🔩 Chốt Chẻ Inox – Cấu Tạo, Ứng Dụng Và Tiêu Chuẩn Kỹ Thuật (2025)
🧭 Giới thiệu
Trong cơ khí chế tạo, ô tô, hàng hải và các hệ thống thiết bị công nghiệp, chốt chẻ inox là chi tiết nhỏ nhưng đóng vai trò giữ an toàn, cố định và chống tuột cho các khớp nối, trục quay, bánh răng hoặc bu lông.
Nhờ được sản xuất từ thép không gỉ inox 304 hoặc 316, chốt chẻ có khả năng chống rỉ sét tuyệt đối, chịu lực tốt, đàn hồi cao, giúp mối ghép luôn an toàn ngay cả trong điều kiện rung động mạnh hoặc môi trường ẩm ướt.
Bài viết này sẽ giúp bạn nắm rõ:
-
Chốt chẻ inox là gì, cấu tạo và nguyên lý hoạt động
-
Phân loại, kích thước, tiêu chuẩn DIN 94
-
Ứng dụng thực tế trong cơ khí, PCCC và thiết bị máy
-
Cách chọn chốt chẻ phù hợp từng công việc
-
5 câu hỏi thường gặp về chốt chẻ inox
⚙️ 1. Chốt chẻ inox là gì?

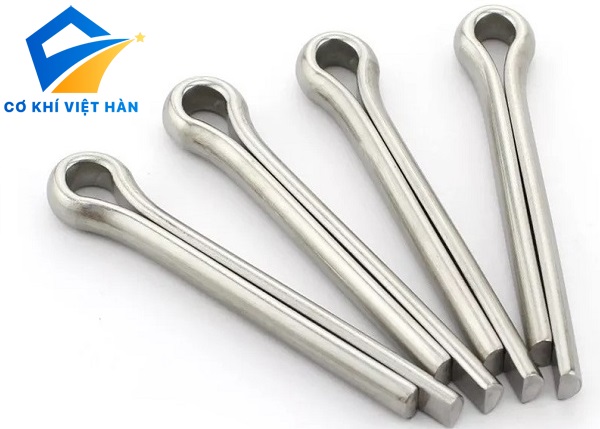

Chốt chẻ inox (Stainless Steel Cotter Pin) là thanh kim loại mảnh, hình chữ U, có hai nhánh đàn hồi, dùng để xỏ qua lỗ của trục hoặc bu lông, rồi bẻ gập hai đầu lại để khóa cố định.
💡 Chốt chẻ còn được gọi là “cốt chẻ”, “cotter pin”, “split pin”, là chi tiết cơ khí nhỏ nhưng cực kỳ quan trọng trong các mối liên kết an toàn.
>>>Tham khảo thêm các sản phảm inox:
Thanh ren – Ty ren Inox Việt Hàn
🧱 2. Cấu tạo chốt chẻ inox
| Bộ phận | Mô tả | Vật liệu | Chức năng |
|---|---|---|---|
| Đầu chốt (Head) | Bản dẹt hoặc tròn, dùng để giữ khi lắp | Inox 304 / 316 | Chống tuột khi cài |
| Thân chốt (Body) | Hai nhánh song song, đàn hồi | Inox 304 / 316 | Ôm chặt lỗ chốt |
| Đầu chẻ (Legs) | Hai đầu tách nhau, bẻ gập khi cố định | Inox 304 / 316 | Khóa chống xoay, tuột |
💡 Cấu tạo đơn giản nhưng độ chính xác cao, giúp chốt chẻ dễ lắp, dễ tháo, không cần dụng cụ chuyên dụng.
🧩 3. Phân loại chốt chẻ inox phổ biến
| Loại chốt chẻ | Hình dạng | Đặc điểm | Ứng dụng |
|---|---|---|---|
| Chốt chẻ đầu tròn (Round Head Cotter Pin) | Đầu tròn, phổ biến nhất | Dễ lắp, bền | Cơ khí, máy móc |
| Chốt chẻ đầu dẹt (Flat Head) | Đầu vuông phẳng | Dễ giữ khi tháo | Xe máy, ô tô |
| Chốt chẻ đôi (Double Split Pin) | Hai chốt song song | Tăng độ an toàn | Trục tải, thiết bị nặng |
| Chốt chẻ cong (R-Type Pin) | Dạng chữ “R” | Gắn nhanh, không cần bẻ | Trục nhanh, tháo lắp liên tục |
| Chốt chẻ móc bi (Hairpin Cotter Pin) | Có móc giữ đàn hồi | Chống rung cực tốt | Hàng hải, nông nghiệp |
💡 Loại thông dụng nhất là DIN 94 – chốt chẻ đầu tròn, đường kính từ Ø1.6–Ø8mm.
📏 4. Bảng kích thước tiêu chuẩn DIN 94
| Đường kính (d, mm) | Chiều dài (L, mm) | Chiều rộng đầu (b, mm) | Chiều dày nhánh (s, mm) | Vật liệu | Tiêu chuẩn |
|---|---|---|---|---|---|
| 1.6 | 25 | 3.2 | 0.8 | Inox 304 | DIN 94 |
| 2.0 | 32 | 4.0 | 1.0 | Inox 304 | DIN 94 |
| 2.5 | 40 | 5.0 | 1.2 | Inox 304 / 316 | DIN 94 |
| 3.0 | 45 | 6.0 | 1.5 | Inox 304 / 316 | DIN 94 |
| 4.0 | 56 | 8.0 | 2.0 | Inox 304 / 316 | DIN 94 |
| 5.0 | 63 | 10.0 | 2.5 | Inox 316 | DIN 94 |
| 6.0 | 80 | 12.0 | 3.0 | Inox 316 | DIN 94 |
| 8.0 | 100 | 16.0 | 4.0 | Inox 316 | DIN 94 |
💡 Tùy vào đường kính lỗ trục, chốt chẻ được chọn lớn hơn 0.1–0.3mm để đảm bảo khít và chắc chắn.
🧰 5. Ưu điểm của chốt chẻ inox
-
Chống rỉ sét tuyệt đối, phù hợp môi trường ẩm, ngoài trời, nước biển.
-
Lắp và tháo nhanh, không cần dụng cụ phức tạp.
-
Độ đàn hồi cao, bám chắc, không tự rơi.
-
Giá rẻ, kích thước đa dạng, thay thế dễ dàng.
-
Đảm bảo an toàn cho trục, bánh răng, khớp nối.
🏗️ 6. Ứng dụng thực tế của chốt chẻ inox
🔹 Trong cơ khí – chế tạo máy
-
Khóa đai ốc, bu lông, trục bánh răng, khớp nối.
-
Dùng trong máy công nghiệp, khung thép, xe nâng, thiết bị quay.
🔹 Trong ngành hàng hải và môi trường ẩm
-
Chốt an toàn cho máy tời, cần cẩu, neo, xích inox.
-
Dùng loại inox 316 để chống ăn mòn nước biển.
🔹 Trong xây dựng và cơ điện
-
Dùng trong kết cấu treo, bulong neo, hệ thống PCCC.
🔹 Trong ngành ô tô – xe máy
-
Khóa bu lông bánh xe, trục lái, bàn đạp phanh.
🔹 Trong nông nghiệp và dân dụng
-
Cố định trục máy cày, móc nối, bánh xe nhỏ.
🏭 7. Quy trình sản xuất chốt chẻ inox
-
Cắt dây inox theo kích thước tiêu chuẩn.
-
Uốn chữ U bằng máy ép chính xác CNC.
-
Dập đầu chốt (tròn hoặc dẹt).
-
Xử lý đánh bóng – tẩy dầu.
-
Kiểm tra độ đàn hồi và kích thước.
-
Đóng gói, phân loại theo đường kính và chiều dài.
💡 Cơ Khí Việt Hàn cung cấp chốt chẻ inox DIN 94, R-Type, Hairpin với chứng chỉ CO-CQ và xuất khẩu đạt chuẩn.
🧮 8. Cách chọn chốt chẻ inox phù hợp
-
Theo đường kính trục hoặc bu lông:
-
Trục Ø6–Ø8 → chốt Ø1.6–Ø2.0.
-
Trục Ø10–Ø12 → chốt Ø2.5–Ø3.0.
-
Trục Ø14–Ø20 → chốt Ø4.0–Ø5.0.
-
Trục Ø25–Ø30 → chốt Ø6.0–Ø8.0.
-
-
Theo môi trường:
-
Trong nhà → inox 304.
-
Ngoài trời, nước biển → inox 316.
-
-
Theo tần suất tháo lắp:
-
Lắp thường xuyên → chốt R-Type.
-
Lắp cố định → chốt DIN 94 thông thường.
-
-
Theo tải trọng và độ rung:
-
Tải nặng → chốt đôi hoặc chốt móc bi.
-
Tải nhẹ → chốt nhỏ hoặc chốt đầu tròn.
-
-
Theo tiêu chuẩn:
-
Cần độ chính xác cao → DIN 94.
-
Dân dụng, cơ bản → R-Type, Hairpin.
-
⚖️ 9. So sánh chốt chẻ inox và chốt chẻ thép mạ
| Tiêu chí | Chốt chẻ inox | Chốt chẻ thép mạ |
|---|---|---|
| Độ bền kéo | Cao, đàn hồi tốt | Trung bình |
| Chống rỉ sét | Tuyệt đối | Dễ oxi hóa |
| Tuổi thọ | 10–15 năm | 2–3 năm |
| Thẩm mỹ | Sáng bóng | Mờ, dễ tróc |
| Giá thành | Cao hơn 15–25% | Rẻ hơn |
| Ứng dụng | Ngoài trời, hàng hải, cơ khí | Dân dụng, tạm thời |
🔧 10. Hướng dẫn lắp đặt chốt chẻ inox
-
Luồn chốt qua lỗ trục hoặc lỗ bu lông.
-
Đảm bảo đầu chốt nằm ngoài đai ốc hoặc bộ phận cần khóa.
-
Bẻ hai đầu chốt ra hai bên bằng kìm để cố định.
-
Không nên uốn gập quá mạnh làm gãy chốt.
-
Khi tháo, chỉ cần duỗi thẳng và rút ra dễ dàng.
📌 Nên chọn chốt chẻ cùng vật liệu inox với trục hoặc bu lông để tránh ăn mòn điện hóa.
❓ 11. 5 Câu Hỏi Thường Gặp (FAQ)
1. Chốt chẻ inox 304 và 316 khác nhau thế nào?
Inox 304 dùng phổ biến trong nhà; inox 316 chứa molypden, chống ăn mòn cực tốt – dùng trong hàng hải, PCCC, hóa chất.
2. Chốt chẻ có tái sử dụng được không?
Có thể, nếu chưa bị biến dạng nhiều. Tuy nhiên, với mối ghép an toàn (trục tải), nên thay mới mỗi lần tháo.
3. Nên chọn chốt chẻ kích thước nào cho trục Ø10mm?
Nên chọn chốt Ø2.5 – Ø3.0mm, dài khoảng 40–45mm theo tiêu chuẩn DIN 94.
4. Có thể dùng chốt chẻ inox trong môi trường nước biển không?
Có, nhưng phải dùng loại inox 316, chống rỉ tuyệt đối, không bị ăn mòn muối.
5. Cơ Khí Việt Hàn có nhận gia công chốt chẻ theo yêu cầu không?
Có. Chúng tôi gia công chốt chẻ inox theo bản vẽ kỹ thuật, đủ kích thước – vật liệu, cung cấp CO–CQ và giao hàng toàn quốc.
