Đai treo Inox – Phụ kiện treo ống lên trần: phân loại đai treo (treo ty ren, clevis hanger, vòng treo/band hanger, đai treo có đệm), cách chọn theo tải – vật liệu ống; căn cao độ chuẩn, chống rung và bố trí gối đỡ cho tuyến ống dài
🧭 Giới thiệu
Trong hệ M&E/PCCC/HVAC, nếu đai ôm inox mạnh ở việc “kẹp ống sát tường/sát kết cấu”, thì đai treo inox lại là “nhân vật chính” khi cần treo ống lên trần bằng ty ren. Một tuyến ống treo đẹp không chỉ là “có đai là xong”, mà còn cần:
- chọn đúng loại đai treo theo tải và loại ống
- treo đúng nhịp để ống không võng
- chống rung để không phát tiếng “lạch cạch” và không làm tuột cao độ
- căn cao độ nhanh, đồng đều (đặc biệt khi treo hàng trăm điểm)
Vì sao ưu tiên đai treo inox 304/316 cho khu ẩm, trần kỹ thuật, ngoài trời?
- bền chống rỉ, ít rỉ loang
- giảm kẹt ren/ố bẩn ở điểm treo
- thẩm mỹ sạch ở khu vực lộ thiên
Bài này sẽ đi thẳng vào “công thức công trình”: phân loại đai treo inox, khi nào dùng loại nào, chọn size ra sao, cấu hình treo chuẩn (ty ren–êcu–long đen–pát), và checklist thi công hạn chế lỗi.
1) Đai treo inox là gì?
Đai treo inox là phụ kiện dùng để đỡ và treo ống phía dưới kết cấu (trần/dầm/sàn), thường liên kết với:
- ty ren inox (thanh ren/ty ren cắt khúc)
- tắc kê nở inox/neo hóa chất (tạo điểm treo)
- êcu + long đen inox (căn cao độ, khóa chống lỏng)
- có thể đi kèm pát/Unistrut tùy hệ
Tác dụng chính:
- chịu tải trọng ống + nước + cách nhiệt (nếu có)
- giữ tuyến ống đúng cao độ, hạn chế võng
- giảm rung/giảm ồn (khi dùng đệm cao su hoặc giải pháp chống rung)
>>>Tham khảo thêm các sản phảm inox:
Thanh ren – Ty ren Inox Việt Hàn
2) Chọn mác inox: 201 – 304 – 316
Inox 201
- phù hợp trong nhà khô, tải vừa
- không tối ưu cho tầng hầm ẩm/ngoài trời dài hạn
Inox 304
- phổ biến nhất cho trần kỹ thuật, phòng máy, tầng hầm
- bền – sạch – ít rỉ loang
Inox 316/316L
- ưu tiên ven biển/hơi muối, môi trường ăn mòn cao
- bền và ít ố hơn 304
✅ Chọn nhanh:
- trong nhà: 201/304
- khu ẩm/ngoài trời: 304
- ven biển: 316
3) Phân loại đai treo inox theo kiểu treo (dễ dùng nhất cho công trình)
Tên gọi trên thị trường có thể khác nhau theo vùng/thợ, nhưng bản chất thường rơi vào các nhóm dưới đây.
3.1. Đai treo ống kiểu “clevis hanger” (đai treo càng)
Đặc điểm
- dạng càng chữ U (càng treo), có chốt/bu lông ngang đỡ ống
- tải tốt, kẹp ổn định
- hay dùng cho tuyến ống trần phổ thông
Ứng dụng
- ống nước, ống PCCC, ống kỹ thuật chạy trần
- tuyến cần chắc, dễ căn cao độ
Ưu điểm
- đỡ ống chắc, ít lắc
- dễ thi công hàng loạt, đồng đều

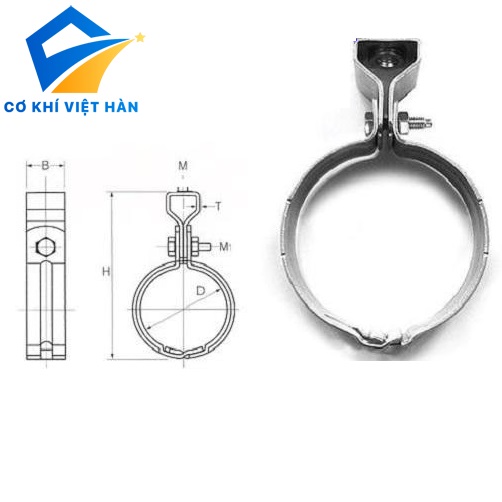

3.2. Đai treo vòng (band hanger / vòng treo ống)
Đặc điểm
- dạng vòng ôm ống, treo lên ty ren bằng 1 điểm (hoặc 2 điểm tùy loại)
- gọn, đẹp, thường dùng khi yêu cầu thẩm mỹ
Ứng dụng
- tuyến ống nhỏ–trung bình chạy lộ thiên
- khu vực trần mở, showroom, nhà hàng (cần nhìn gọn)
Ưu điểm
- đẹp, gọn, ít chi tiết
- ôm sát ống
Lưu ý
- với ống lớn/tải nặng/rung: cân nhắc clevis hoặc loại 2 điểm treo.
3.3. Đai treo có đệm cao su (rubber lined hanger)
Đặc điểm
- có lớp cao su/EPDM lót bên trong hoặc kèm pad chống rung
- giảm rung, giảm truyền âm lên kết cấu
Ứng dụng
- HVAC/chiller, tuyến gần bơm/quạt
- ống nước lạnh có rung, ống dẫn gió mềm/ống kỹ thuật dễ “kêu”
Ưu điểm
- giảm ồn rõ rệt
- hạn chế trầy xước ống inox bóng
- tăng độ bám, giảm trượt nhẹ
3.4. Đai treo “2 ty” (treo hai thanh ren)
Đặc điểm
- đỡ bằng 2 ty ren hai bên (thường qua pát/Unistrut)
- chịu tải tốt, chống xoay tốt
Ứng dụng
- tuyến ống lớn hoặc cụm nhiều ống
- tuyến cần ổn định cao, ít lắc
Ưu điểm
- cân tải đều
- dễ kết hợp Unistrut làm giá đỡ tuyến
4) Đai treo khác gì đai ôm?
- Đai treo: mục tiêu là đỡ tải trọng ống khi treo dưới trần (load support)
- Đai ôm: mục tiêu là kẹp giữ ống sát kết cấu (tường/trần/sàn), đôi khi thiên về “giữ vị trí” hơn là “đỡ tải” (tùy loại)
Trong thực tế:
- tuyến chạy trần dài: ưu tiên đai treo
- tuyến chạy sát tường: ưu tiên đai ôm
- tuyến rung/ồn: ưu tiên loại có đệm cao su hoặc bổ sung giải pháp chống rung
5) Cách chọn size đai treo: luôn theo OD ống (và cả lớp cách nhiệt nếu có)
5.1. Theo đường kính ngoài OD
Đai treo là phụ kiện “ôm/đỡ ngoài ống” → phải theo OD.
5.2. Nếu ống có bảo ôn/cách nhiệt
Có 2 trường hợp:
- Treo vào ống đã bảo ôn: cần đai treo size lớn theo OD sau bảo ôn (ít dùng nếu không có cấu hình đỡ phù hợp)
- Treo theo cấu hình kỹ thuật: dùng gối đỡ/đệm chuyên dụng để không bóp nát lớp bảo ôn (thường gặp ở HVAC)
✅ Lưu ý: nhiều lỗi “móp bảo ôn” là do dùng đai treo không đúng cấu hình cho ống bảo ôn.
6) Chọn đai treo theo tải: đừng quên “ống + nước + phụ kiện”
Tải thực tế không chỉ là ống rỗng:
- ống + nước (hoặc chất lỏng)
- van, co, tê, bích (tải cục bộ)
- bảo ôn (nếu có)
- rung động khi vận hành
Vì vậy:
- tuyến có nhiều van/thiết bị: bố trí điểm treo gần thiết bị hơn
- đoạn chuyển hướng, co, tê: không treo “thưa như đoạn thẳng”
Với dự án có tiêu chuẩn, khoảng cách treo và loại đai thường theo bản vẽ MEP/PCCC. Bài này tập trung hướng dẫn chọn đúng và thi công ít lỗi khi triển khai.
7) Bố trí nhịp treo để ống không võng (nguyên tắc thợ hay dùng)
Không cần thuộc bảng tiêu chuẩn, nhưng có 3 nguyên tắc:
- Ống càng lớn/càng nặng → nhịp treo càng phải dày
- Gần co/van/thiết bị → bổ sung điểm treo
- Tuyến rung → đai treo + chống rung/khóa lỏng tốt hơn siết “cứng tay”
✅ Mẹo thực dụng:
- treo “đều và thẳng” quan trọng hơn treo “ít điểm nhưng siết chặt”.
8) Cấu hình treo trần chuẩn (dễ thi công, dễ bảo trì)
Một điểm treo điển hình:
- tắc kê nở inox / neo hóa chất
- ty ren inox
- đai treo inox
- êcu + long đen inox (căn cao độ)
- êcu khóa (khóa kép) nếu tuyến rung/quan trọng
8.1. Vì sao nên dùng long đen?
- phân lực lên tai đai/pát
- giảm lún, giảm tự lỏng
8.2. Vì sao nên khóa kép (2 êcu)?
- hạn chế tụt cao độ do rung
- dễ kiểm tra và bảo trì
9) Hướng dẫn thi công đai treo inox “nhanh – thẳng – ít sai”
Bước 1: Lấy tim tuyến và cao độ
- bật mực/laser để điểm treo thẳng hàng
- đo nhịp treo đều ngay từ đầu
Bước 2: Khoan neo đúng kỹ thuật
- khoan đúng đường kính, đúng độ sâu
- vệ sinh lỗ khoan (đặc biệt dùng neo hóa chất)
Bước 3: Lắp ty ren và căn sơ bộ
- cắt ty ren vừa đủ (không thừa dài gây rung và xấu)
- chạy êcu làm sạch ren nếu cần
Bước 4: Treo ống, cân cao độ
- cân theo tuyến, không cân từng điểm rời rạc
- siết từ từ, kiểm thẳng hàng
Bước 5: Khóa chống lỏng và kiểm tra lại
- tuyến rung: khóa kép
- chạy thử: kiểm tra lại sau giai đoạn đầu
10) Giảm rung – giảm ồn: làm đúng sẽ “êm” hơn nhiều
- ưu tiên đai treo có đệm cao su cho tuyến HVAC/chiller
- tránh để ống chạm kết cấu (tạo cầu truyền âm)
- kiểm tra rung từ thiết bị: có thể cần ống mềm chống rung/khớp nối mềm (theo thiết kế)
Thực tế: nhiều công trình “kêu” không phải do đai treo yếu, mà do rung từ thiết bị truyền vào tuyến và thiếu giải pháp giảm rung phù hợp.
11) Lỗi thường gặp khi dùng đai treo inox (và cách tránh)
11.1. Treo thưa → ống võng
✅ tăng điểm treo, nhất là đoạn gần co/van/thiết bị.
11.2. Không khóa êcu → tụt cao độ
✅ dùng khóa kép hoặc êcu hãm theo mức rung.
11.3. Ty ren quá dài → rung, xấu, khó bảo trì
✅ cắt gọn sau khi cân cốt.
11.4. Dùng đai treo không phù hợp ống bảo ôn
✅ dùng cấu hình treo đúng (gối đỡ/đệm), tránh bóp nát bảo ôn.
11.5. Trộn inox với thép mạ ở điểm treo
✅ đồng bộ inox để bền, sạch và hạn chế kẹt ren.
12) Checklist đặt mua đai treo inox (báo giá nhanh – đúng)
Bạn gửi:
- loại ống và OD (hoặc DN + tiêu chuẩn ống)
- môi trường: trong nhà/khu ẩm/ngoài trời/ven biển → 304/316
- kiểu treo: 1 ty hay 2 ty, có Unistrut không
- có yêu cầu giảm ồn/rung không (đệm cao su?)
- số lượng và ảnh tuyến (nếu có)
