Giới Thiệu Về Mặt Bích Inox

Mặt bích inox là một phụ kiện không thể thiếu trong các hệ thống đường ống, giúp kết nối các đoạn ống, van, bơm, hoặc thiết bị một cách chắc chắn và kín khít. Nhờ được làm từ thép không gỉ như inox 304, 316, và 904L, mặt bích inox mang lại khả năng chống ăn mòn vượt trội, độ bền cao, và tính thẩm mỹ, phù hợp cho nhiều ngành công nghiệp từ dầu khí, hóa chất, hàng hải, đến thực phẩm và xây dựng. Với sự đa dạng về thiết kế và chức năng, mặt bích inox đáp ứng mọi yêu cầu kỹ thuật, từ hệ thống áp suất thấp đến áp suất cao.

Nhưng mặt bích inox có những loại nào, và chúng được sử dụng ra sao trong thực tế? Trong bài viết dài khoảng 3.000 từ này, chúng tôi sẽ phân tích chi tiết các loại mặt bích inox phổ biến, từ cấu tạo, ưu điểm, đến ứng dụng thực tế trong các dự án tại Việt Nam. Nếu bạn đang tìm hiểu về mặt bích inox để chọn loại phù hợp cho công trình của mình, bài viết này sẽ cung cấp thông tin toàn diện để hỗ trợ bạn.

Mặt Bích Inox Là Gì?

Định Nghĩa và Vai Trò

Mặt bích inox là một phụ kiện đường ống được làm từ thép không gỉ, có dạng đĩa tròn hoặc vuông, với các lỗ bu lông xung quanh để cố định bằng bu lông và đai ốc. Mặt bích được sử dụng để:

  • Kết Nối: Liên kết các đoạn ống, van, bơm, hoặc thiết bị trong hệ thống.
  • Đóng Ngăn: Bít đầu ống để ngăn dòng chảy (mặt bích rỗng).
  • Bảo Trì: Dễ tháo lắp để kiểm tra, sửa chữa, hoặc thay thế.

Mặt bích inox được ưa chuộng nhờ khả năng chống ăn mòn, chịu nhiệt, và độ bền, phù hợp cho các môi trường khắc nghiệt như nước biển, axit, hoặc nhiệt độ cao.

Chất Liệu Inox

Mặt bích inox thường được làm từ các loại thép không gỉ sau:

  • Inox 304: Chứa 18-20% crom, 8-10.5% niken, chống rỉ sét tốt trong môi trường ẩm, dùng cho cấp nước, thực phẩm.
  • Inox 316: Có thêm 2-3% molypden, chịu được clorua và nước biển, lý tưởng cho hàng hải và y tế.
  • Inox 904L: Chứa 19-23% crom, 23-28% niken, 4-5% molypden, 1-2% đồng, chống axit và clorua đậm đặc, tối ưu cho dầu khí, hóa chất.
Cấu Tạo Chung

Mặt bích inox bao gồm:

  • Thân Mặt Bích: Đĩa tròn/vuông, làm từ inox, có độ dày tùy áp suất.
  • Lỗ Bu Lông: 4-16 lỗ, dùng để cố định bằng bu lông inox (304, 316, 904L).
  • Bề Mặt Tiếp Xúc: Phẳng, gờ, hoặc lưỡi-groove, kết hợp gioăng để đảm bảo độ kín.
  • Cổ Hàn/Ren: Tùy loại, dùng để hàn hoặc vặn vào ống.

>> Tham khảo các loại long đen, vòng đệm inox TẠI ĐÂY

>> Tham khảo các loại mặt bích inox TẠI ĐÂY

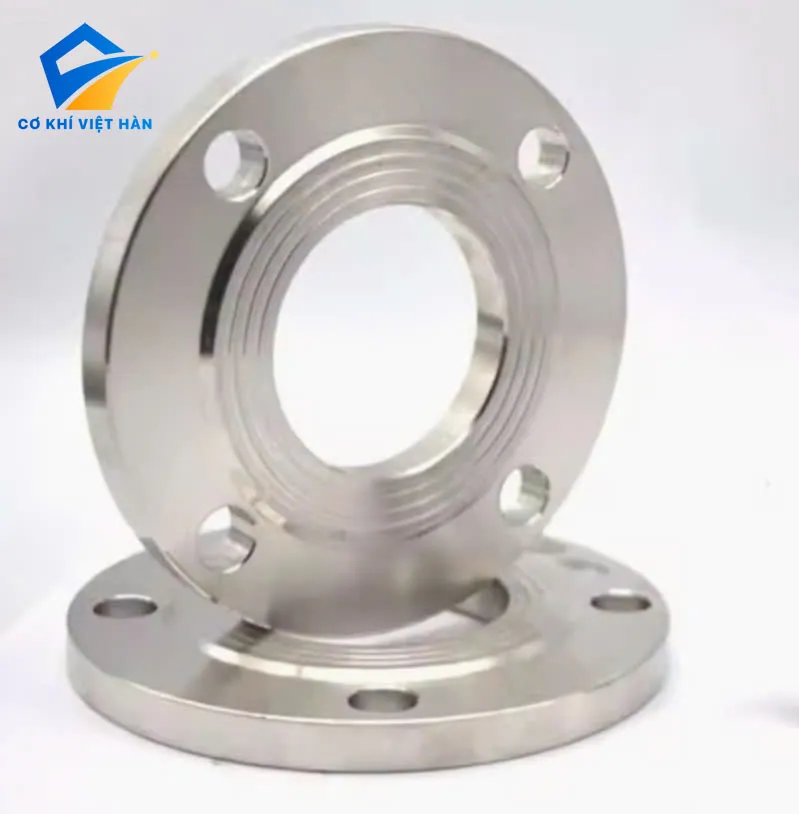

Mặt bích inox

Các Loại Mặt Bích Inox Phổ Biến

Mặt bích inox được phân loại dựa trên thiết kế và mục đích sử dụng. Dưới đây là các loại phổ biến nhất, cùng cấu tạo, ưu điểm, và ứng dụng:

1. Mặt Bích Rỗng (Blind Flange)
  • Cấu Tạo:
    • Không có lỗ giữa, dùng để bịt đầu ống hoặc ngăn dòng chảy.
    • Bề mặt phẳng hoặc gờ, có lỗ bu lông xung quanh.
    • Làm từ inox 304, 316, hoặc 904L, độ dày tùy áp suất (Class 150-2500).
  • Ưu Điểm:
    • Ngăn dòng chảy hiệu quả, phù hợp để đóng tạm thời hoặc vĩnh viễn.
    • Chịu áp suất cao, dễ lắp đặt, không cần hàn.
    • Chống ăn mòn, phù hợp cho môi trường khắc nghiệt.
  • Ứng Dụng:
    • Hóa Chất: Bít đầu bồn chứa axit sulfuric tại nhà máy Phú Mỹ (inox 904L).
    • Dầu Khí: Đóng đường ống trong giàn khoan Bạch Hổ (inox 904L).
    • Thực Phẩm: Ngăn dòng chảy trong dây chuyền sản xuất sữa Vinamilk (inox 304).
  • Ví Dụ Thực Tế: Nhà máy phân bón DAP Đình Vũ sử dụng mặt bích rỗng inox 904L để bịt đầu ống chứa axit phosphoric, đảm bảo an toàn và ngăn rò rỉ.
2. Mặt Bích Hàn Cổ (Weld Neck Flange)
  • Cấu Tạo:
    • Có cổ hàn dài, kết nối với ống bằng mối hàn vát mép (butt weld).
    • Bề mặt gờ hoặc phẳng, lỗ bu lông từ 4-16 tùy kích thước.
    • Làm từ inox 316 hoặc 904L, chịu áp suất cao (Class 600 trở lên).
  • Ưu Điểm:
    • Chịu áp suất và nhiệt độ cao, phù hợp cho hệ thống khắc nghiệt.
    • Mối hàn bền, giảm nguy cơ rò rỉ.
    • Chống ăn mòn tốt, đặc biệt trong nước biển và axit.
  • Ứng Dụng:
    • Dầu Khí: Đường ống dẫn dầu tại nhà máy lọc dầu Dung Quất (inox 904L).
    • Hóa Chất: Hệ thống hơi nước trong nhà máy sản xuất hóa chất Bình Dương (inox 316).
    • Hàng Hải: Đường ống dẫn khí trên tàu chở dầu (inox 316).
  • Ví Dụ Thực Tế: Giàn khoan PVD ở Biển Đông sử dụng mặt bích hàn cổ inox 904L để kết nối đường ống dẫn dầu, chịu áp suất 1500 PSI.
3. Mặt Bích Trượt (Slip-On Flange)
  • Cấu Tạo:
    • Không có cổ hàn, ống được đưa vào trong mặt bích và hàn hai mặt (trong và ngoài).
    • Bề mặt phẳng hoặc gờ, lỗ bu lông tùy kích thước.
    • Làm từ inox 304 hoặc 316, dùng cho áp suất thấp đến trung bình (Class 150-300).
  • Ưu Điểm:
    • Dễ lắp đặt, chi phí thấp hơn mặt bích hàn cổ.
    • Phù hợp cho hệ thống không yêu cầu áp suất cao.
    • Chống ăn mòn, dễ vệ sinh, lý tưởng cho thực phẩm và cấp nước.
  • Ứng Dụng:
    • Cấp Nước: Hệ thống dẫn nước sạch tại tòa nhà Landmark 81 (inox 304).
    • Thực Phẩm: Dây chuyền chế biến thủy sản ở Cần Thơ (inox 316).
    • Xây Dựng: Hệ thống HVAC trong nhà máy Samsung Bắc Ninh (inox 304).
  • Ví Dụ Thực Tế: Nhà máy xử lý nước thải ở Đà Nẵng sử dụng mặt bích trượt inox 304 để kết nối đường ống, tiết kiệm chi phí và dễ bảo trì.
4. Mặt Bích Ren (Threaded Flange)
  • Cấu Tạo:
    • Có ren trong để vặn trực tiếp vào ống có ren ngoài, không cần hàn.
    • Bề mặt phẳng hoặc gờ, lỗ bu lông tùy kích thước.
    • Làm từ inox 304 hoặc 316, dùng cho ống nhỏ (DN15-DN50).
  • Ưu Điểm:
    • Dễ tháo lắp, không cần hàn, tiết kiệm thời gian.
    • Phù hợp cho hệ thống cần bảo trì thường xuyên.
    • Chống ăn mòn, lý tưởng cho môi trường ẩm hoặc muối nhẹ.
  • Ứng Dụng:
    • Thực Phẩm: Đường ống dẫn nước trong nhà máy bia Sài Gòn (inox 304).
    • Y Tế: Hệ thống dẫn khí y tế tại bệnh viện Chợ Rẫy (inox 316).
    • Cấp Nước: Hệ thống ống nhỏ trong khu công nghiệp VSIP (inox 304).
  • Ví Dụ Thực Tế: Nhà máy chế biến thực phẩm ở Long An sử dụng mặt bích ren inox 304 để kết nối đường ống dẫn nước sạch, dễ tháo lắp khi vệ sinh.
5. Mặt Bích Lồng (Socket Weld Flange)
  • Cấu Tạo:
    • Có lỗ lồng để đưa ống vào, hàn một mặt (fillet weld).
    • Bề mặt phẳng hoặc gờ, lỗ bu lông tùy kích thước.
    • Làm từ inox 316 hoặc 904L, dùng cho ống nhỏ, áp suất trung bình (Class 300-600).
  • Ưu Điểm:
    • Mối hàn chắc chắn, phù hợp cho hệ thống áp suất trung bình.
    • Chống ăn mòn tốt, đặc biệt trong môi trường hóa chất và nước biển.
    • Dễ căn chỉnh khi lắp đặt.
  • Ứng Dụng:
    • Hóa Chất: Đường ống dẫn dung môi tại nhà máy Bình Dương (inox 316).
    • Dầu Khí: Hệ thống dẫn khí trong giàn khoan Bạch Hổ (inox 904L).
    • Hàng Hải: Đường ống dẫn nước biển trên tàu chở hàng (inox 316).
  • Ví Dụ Thực Tế: Nhà máy sản xuất hóa chất ở Bà Rịa-Vũng Tàu sử dụng mặt bích lồng inox 904L để kết nối đường ống dẫn axit, đảm bảo độ bền và an toàn.
6. Mặt Bích Lap Joint
  • Cấu Tạo:
    • Dùng với đầu nối (stub end), mặt bích có thể xoay để căn chỉnh lỗ bu lông.
    • Bề mặt phẳng, lỗ bu lông tùy kích thước.
    • Làm từ inox 304 hoặc 316, dùng cho hệ thống áp suất thấp.
  • Ưu Điểm:
    • Dễ điều chỉnh, phù hợp cho hệ thống cần tháo lắp thường xuyên.
    • Chi phí thấp hơn mặt bích hàn cổ, dễ bảo trì.
    • Chống ăn mòn, lý tưởng cho thực phẩm và cấp nước.
  • Ứng Dụng:
    • Thực Phẩm: Dây chuyền sản xuất nước giải khát tại PepsiCo Việt Nam (inox 304).
    • Cấp Nước: Hệ thống dẫn nước tại khu công nghiệp Long Thành (inox 304).
    • Xây Dựng: Hệ thống ống dẫn khí trong nhà máy VinFast (inox 316).
  • Ví Dụ Thực Tế: Nhà máy chế biến thực phẩm ở Cần Thơ sử dụng mặt bích lap joint inox 304 để kết nối đường ống, dễ tháo lắp khi vệ sinh dây chuyền.

Ứng Dụng Thực Tế Của Các Loại Mặt Bích Inox

Mỗi loại mặt bích inox được thiết kế để đáp ứng các yêu cầu cụ thể trong công nghiệp. Dưới đây là các ứng dụng thực tế tại Việt Nam:

1. Dầu Khí
  • Loại Mặt Bích: Hàn cổ, rỗng, lồng (inox 904L, 316).
  • Ứng Dụng:
    • Kết nối đường ống dẫn dầu, khí, hoặc nước biển trong giàn khoan và nhà máy lọc dầu.
    • Bít đầu ống trong hệ thống bảo trì.
  • Ví Dụ:
    • Nhà máy lọc dầu Dung Quất sử dụng mặt bích hàn cổ inox 904L để kết nối đường ống dẫn dầu, chịu áp suất 1500 PSI và nhiệt độ cao.
    • Giàn khoan PVD ở Biển Đông dùng mặt bích rỗng inox 904L để đóng hệ thống dẫn khí khi bảo trì.
2. Hóa Chất
  • Loại Mặt Bích: Rỗng, hàn cổ, lồng (inox 904L, 316).
  • Ứng Dụng:
    • Kết nối bồn chứa, đường ống, và thiết bị xử lý axit sulfuric, axit formic, hoặc dung môi.
    • Ngăn rò rỉ hóa chất trong nhà máy.
  • Ví Dụ:
    • Nhà máy phân bón DAP Đình Vũ sử dụng mặt bích rỗng inox 904L để bịt bồn chứa axit phosphoric, đảm bảo an toàn.
    • Nhà máy hóa chất ở Bình Dương dùng mặt bích lồng inox 316 cho đường ống dẫn dung môi, chịu áp suất trung bình.
3. Hàng Hải
  • Loại Mặt Bích: Trượt, hàn cổ, lồng (inox 316, 904L).
  • Ứng Dụng:
    • Kết nối đường ống dẫn nước biển, dầu, hoặc khí trên tàu biển và cảng biển.
    • Cố định phụ kiện trong hệ thống hàng hải.
  • Ví Dụ:
    • Cảng Cái Mép sử dụng mặt bích trượt inox 316 để kết nối đường ống dẫn nước biển, chống ăn mòn muối.
    • Tàu chở dầu của Tổng công ty Hàng hải Việt Nam dùng mặt bích hàn cổ inox 904L cho hệ thống dẫn dầu.
4. Thực Phẩm và Y Tế
  • Loại Mặt Bích: Trượt, ren, lap joint (inox 304, 316).
  • Ứng Dụng:
    • Kết nối đường ống, bồn chứa, và thiết bị trong dây chuyền sản xuất thực phẩm, đồ uống, hoặc dược phẩm.
    • Hệ thống dẫn khí y tế hoặc nước vô trùng.
  • Ví Dụ:
    • Nhà máy sữa Vinamilk ở Bình Dương dùng mặt bích trượt inox 304 để kết nối đường ống dẫn sữa, đảm bảo vệ sinh.
    • Bệnh viện Chợ Rẫy sử dụng mặt bích ren inox 316 cho hệ thống dẫn khí y tế, đáp ứng tiêu chuẩn vô trùng.
5. Xây Dựng và Cấp Nước
  • Loại Mặt Bích: Trượt, ren, lap joint (inox 304, 316).
  • Ứng Dụng:
    • Kết nối đường ống cấp nước, thoát nước, hoặc HVAC trong tòa nhà, nhà máy, và công trình ven biển.
    • Hệ thống ống dẫn khí hoặc nước trong khu công nghiệp.
  • Ví Dụ:
    • Tòa nhà Landmark 81 sử dụng mặt bích trượt inox 304 cho hệ thống cấp nước, đảm bảo độ bền và thẩm mỹ.
    • Nhà máy xử lý nước thải ở Đà Nẵng dùng mặt bích lap joint inox 304 để kết nối đường ống, dễ bảo trì.

Cách Chọn Loại Mặt Bích Inox Phù Hợp

Để chọn loại mặt bích inox phù hợp, bạn cần cân nhắc các yếu tố sau:

  1. Môi Trường Sử Dụng:
    • Khô, Trong Nhà: Inox 304, mặt bích trượt hoặc ren (cấp nước, thực phẩm).
    • Nước Biển, Muối: Inox 316, mặt bích trượt hoặc hàn cổ (hàng hải).
    • Axit, Nhiệt Độ Cao: Inox 904L, mặt bích hàn cổ hoặc rỗng (dầu khí, hóa chất).
  2. Áp Suất và Kích Thước:
    • Áp suất thấp (Class 150): Mặt bích trượt, lap joint.
    • Áp suất cao (Class 600 trở lên): Mặt bích hàn cổ, lồng.
    • Kích thước: DN15-DN50 cho ống nhỏ, DN100 trở lên cho ống lớn.
  3. Tiêu Chuẩn Kỹ Thuật:
    • ANSI cho dầu khí, JIS cho thực phẩm, DIN cho công nghiệp châu Âu.
    • Kiểm tra chứng nhận CO/CQ để đảm bảo chất lượng.
  4. Nhà Cung Cấp Uy Tín:
    • Chọn nhà cung cấp có kho hàng lớn, như Công ty Việt Hàn, để đảm bảo nguồn cung ổn định.
    • Yêu cầu tư vấn kỹ thuật để chọn đúng loại mặt bích.

Ví dụ: Một nhà máy thực phẩm ở Long An chọn mặt bích trượt inox 304, DN50, Class 150, tiêu chuẩn JIS từ Công ty Việt Hàn để kết nối đường ống dẫn nước sạch, tiết kiệm chi phí và đảm bảo vệ sinh.

Kết Luận

Mặt bích inox có nhiều loại, từ rỗng, hàn cổ, trượt, ren, lồng, đến lap joint, mỗi loại mang lại ưu điểm riêng và phù hợp với các ứng dụng cụ thể trong dầu khí, hóa chất, hàng hải, thực phẩm, và xây dựng. Việc hiểu rõ cấu tạo và ứng dụng của từng loại giúp bạn chọn mặt bích phù hợp, đảm bảo an toàn, hiệu suất, và tuổi thọ cho hệ thống đường ống. Công ty TNHH Đầu tư Thương mại Sản xuất và Xuất nhập khẩu Việt Hàn cung cấp đa dạng mặt bích inox 304, 316, và 904L, đạt tiêu chuẩn quốc tế, với giá cạnh tranh và dịch vụ chuyên nghiệp.

Hãy truy cập giaxevnn.com/ hoặc liên hệ hotline của Công ty Việt Hàn để được tư vấn và chọn mặt bích inox phù hợp nhất cho dự án của bạn. Đầu tư đúng loại mặt bích hôm nay để đảm bảo thành công lâu dài cho công trình của bạn!
