Cáp và phụ kiện Inox – Phân loại cáp inox theo kết cấu sợi (1×19, 7×7, 7×19, 6×19, 6×36…), chọn inox 201/304/316 theo môi trường; bộ phụ kiện cáp inox (tăng đơ, ốc siết, kẹp cáp, cos/đầu bấm, terminal, ma ní, móc, quick link…); cách chọn đường kính và tải làm việc

🧭 Giới thiệu

Trong lan can cáp inox, mái che, giằng chống rung, treo biển bảng, neo giữ thiết bị… cáp inox thường được chọn vì 3 lý do rất “đáng tiền”:

  • Linh hoạt: đi qua góc, vòng qua puly/terminal, thi công nhanh hơn thanh cứng
  • Bền – sạch: inox 304/316 chống rỉ tốt, hợp ngoài trời và khu ẩm
  • Thẩm mỹ: sợi cáp gọn, “kỹ thuật mà đẹp”, phù hợp công trình hiện đại

Nhưng cáp inox chỉ thật sự an toàn và đẹp khi bạn chọn đúng:

  • Kết cấu sợi (1×19, 7×7, 7×19…) theo mục đích
  • Đường kính cáp theo tải và nhịp
  • Phụ kiện đồng bộ (tăng đơ, kẹp, đầu bấm/terminal, ma ní, móc…)
  • Cách bấm – kẹp – siết chuẩn để tránh tuột, tránh xước và giữ lực căng lâu dài

Bài này tập trung vào: phân loại cáp inox, bộ phụ kiện cáp inox phổ biến, và quy trình chọn – lắp chuẩn cho công trình ngoài trời, tầng hầm ẩm và khu vực ven biển.

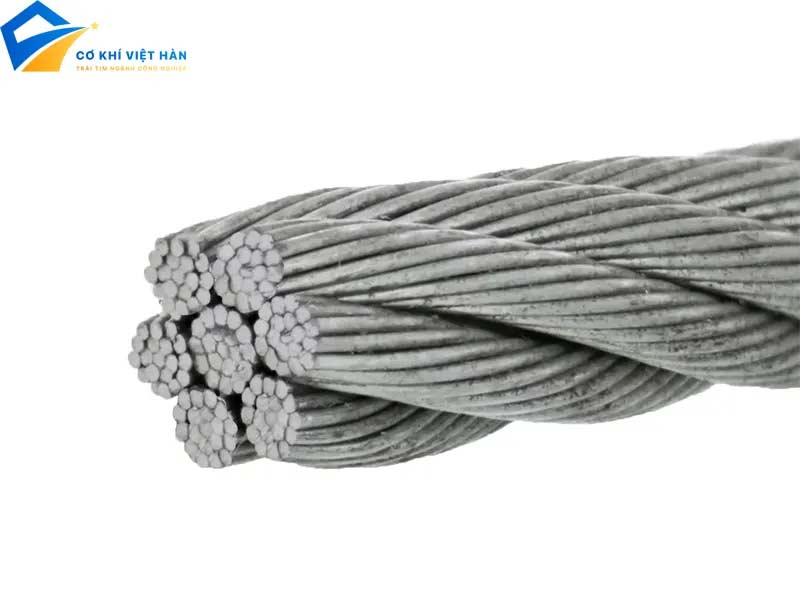

Dây cáp inox là gì? Địa chỉ mua dây cáp inox chính hãng
Dây cáp inox là gì? Địa chỉ mua dây cáp inox chính hãng

1) Cáp inox là gì? Dùng để làm gì?

Cáp inox (stainless steel wire rope) là bó nhiều sợi thép không gỉ xoắn theo cấu trúc nhất định để tạo thành “dây cáp” chịu lực kéo tốt.

Cáp inox thường dùng cho:

  • Lan can cáp inox (ban công, cầu thang, sân thượng)
  • Giằng mái che, giằng kết cấu nhẹ (căng chéo tạo ổn định)
  • Treo biển bảng, đèn, thiết bị (tải treo vừa/nhẹ tùy cấu hình)
  • Neo – buộc – chằng trong môi trường ẩm, ngoài trời
  • Ứng dụng công nghiệp nhẹ: kéo – treo trong dây chuyền (theo thiết kế)

Lưu ý: Với ứng dụng nâng hạ chuyên nghiệp/tải lớn, phải dùng cáp và phụ kiện đúng tiêu chuẩn nâng hạ theo quy định và thiết kế an toàn. Bài này hướng tới ứng dụng phổ biến trong công trình và cơ khí lắp đặt.

>>>Tham khảo thêm các sản phảm inox:

Bu lông Inox Việt Hàn

Thanh ren – Ty ren Inox Việt Hàn

Xích inox các loại Việt Hàn

Long đen inox Việt Hàn

Êcu – Đai ốc inox

2) Cấu tạo cơ bản của cáp inox: “kết cấu sợi” quyết định độ mềm và độ bền

Cáp inox không chỉ khác nhau ở “phi bao nhiêu”, mà khác mạnh nhất ở kết cấu sợi.

Một sợi cáp wire rope thường gồm:

  • Wire (sợi thép nhỏ): nhiều sợi nhỏ xoắn lại
  • Strand (bó sợi): nhiều wire tạo thành 1 strand
  • Rope (cáp): nhiều strand xoắn quanh lõi

2.1. Lõi cáp: FC hay IWRC?

Tùy dòng cáp, lõi có thể là:

  • FC (Fiber Core): lõi sợi (mềm hơn, đàn hồi hơn)
  • IWRC (Independent Wire Rope Core): lõi thép (cứng hơn, chịu lực và chịu nhiệt tốt hơn)

Trong lan can cáp inox và ứng dụng thẩm mỹ, bạn sẽ gặp nhiều loại “mềm vừa phải” để dễ căng và đi terminal. Trong công nghiệp, loại lõi thép được ưu tiên khi cần chịu tải/độ bền mỏi.

2.2. Vì sao kết cấu sợi quan trọng?

  • Cáp càng nhiều sợi nhỏ → càng mềm, uốn tốt, đi qua puly/terminal dễ
  • Cáp càng ít sợi lớn → càng cứng, giữ thẳng tốt, bề mặt “mịn đều”, hợp lan can

3) Phân loại cáp inox theo kết cấu sợi (dùng đúng loại, công trình “ngon” hẳn)

3.1. Cáp inox 1×19 – “đẹp, thẳng, lan can rất hợp”

Cấu trúc: 1 bó gồm 19 sợi (ít sợi, sợi to)
Đặc tính:

  • Cứng và giữ thẳng rất tốt
  • Bề mặt đều, nhìn “sang”
  • Ít “xòe” đầu sợi hơn khi cắt (nhưng vẫn cần bấm đầu đúng)

Ứng dụng phù hợp:

  • Lan can cáp inox (ban công, cầu thang)
  • Dây căng thẩm mỹ, giằng nhẹ cần độ thẳng

Điểm cần lưu ý:

  • Do cứng, 1×19 không phù hợp nếu bạn cần uốn vòng gắt hoặc đi qua puly nhỏ.

3.2. Cáp inox 7×7 – “đa dụng, mềm vừa”

Cấu trúc: 7 bó, mỗi bó 7 sợi
Đặc tính:

  • Mềm hơn 1×19, dễ thi công hơn
  • Giữ thẳng khá tốt cho nhiều ứng dụng

Ứng dụng phù hợp:

  • Treo – giằng – neo nhẹ
  • Lan can cáp nếu nhịp ngắn hoặc thiết kế phù hợp
  • Các công trình cần cáp vừa mềm vừa ổn định

3.3. Cáp inox 7×19 – “mềm, uốn tốt, hợp treo – kéo”

Cấu trúc: 7 bó, mỗi bó 19 sợi
Đặc tính:

  • Mềm nhất trong 3 loại phổ biến (so với 1×19, 7×7)
  • Uốn tốt, đi puly/đường cong dễ
  • Cảm giác “dẻo”, dễ thao tác hiện trường

Ứng dụng phù hợp:

  • Treo thiết bị, treo biển bảng, kéo – chằng nhẹ
  • Các tuyến cần uốn/đi vòng
  • Nơi cần giảm mỏi do uốn lặp (tùy thiết kế)

Lưu ý:

  • Với lan can cáp, 7×19 có thể “mềm” hơn, cần căng đúng và thiết kế trụ/nhịp hợp lý để tránh võng.

3.4. Cáp inox 6×19, 6×36… (hay gặp trong công nghiệp)

Các cấu trúc 6×19, 6×36 (và biến thể) thường dùng cho mục đích công nghiệp, kéo – treo và chịu mỏi tốt hơn trong một số điều kiện. Khi gặp loại này, nên chọn theo thiết kế và thông số tải làm việc từ nhà cung cấp.

4) Chọn mác inox cho cáp: 201 – 304 – 316 (đúng môi trường, cáp bền gấp nhiều lần)

4.1. Cáp inox 201

  • Hợp trong nhà, môi trường khô
  • Ngoài trời lâu dài: chống rỉ kém hơn

4.2. Cáp inox 304

  • Lựa chọn phổ biến cho công trình
  • Dùng tốt ngoài trời mức vừa, tầng hầm ẩm

4.3. Cáp inox 316/316L

  • Ưu tiên ven biển, nơi có hơi muối/ăn mòn cao
  • Bền và giữ bề mặt sạch hơn 304 trong môi trường khắc nghiệt

✅ Chọn nhanh:

  • Trong nhà: 201/304
  • Ngoài trời/tầng hầm ẩm: 304
  • Ven biển: 316

Mẹo thực tế: lan can cáp thường “lộ thiên” và khó thay từng sợi. Nếu công trình gần biển, chọn 316 ngay từ đầu thường tiết kiệm hơn so với sửa chữa về sau.

5) Thông số cần nắm khi chọn cáp inox (để không bị “chọn nhầm phi nhưng thiếu tải”)

5.1. Đường kính cáp (Ø)

  • Ø2, Ø3, Ø4, Ø5, Ø6… là các size phổ biến cho lan can và treo – giằng
  • Ø càng lớn → chịu lực càng cao nhưng nặng hơn và cứng hơn

5.2. Kết cấu sợi (1×19 / 7×7 / 7×19…)

  • Quyết định độ mềm, độ thẳng, độ phù hợp với terminal/puly

5.3. Tải làm việc và hệ số an toàn

Trong kỹ thuật, luôn phân biệt:

  • Tải đứt (breaking load)
  • Tải làm việc (working load) = tải sử dụng an toàn sau khi áp hệ số

Với hạng mục liên quan an toàn (lan can, treo), nên chọn dư an toàn theo thiết kế và tiêu chuẩn công trình.

5.4. Bề mặt cáp

  • Cáp inox có thể dạng sáng/mờ/đánh bóng tùy loại
  • Lan can thẩm mỹ thường ưu tiên bề mặt đều, sạch

6) Bộ phụ kiện cáp inox phổ biến (chọn đúng phụ kiện mới “ra công trình đẹp”)

Dưới đây là các phụ kiện hay dùng nhất, chia theo chức năng: căng chỉnh, kẹp giữ, kết nối, đầu kết thúc.

6.1. Tăng đơ inox (Turnbuckle) – “xương sống” của hệ căng

Chức năng: tăng/giảm chiều dài để căng cáp và chỉnh độ thẳng.

Các kiểu tăng đơ phổ biến:

  • Móc – móc (hook–hook)
  • Mắt – mắt (eye–eye)
  • Móc – mắt (hook–eye)
  • Tăng đơ thân kín/thân hở (tùy dòng)

Cách chọn:

  • Chọn theo tải và theo kiểu đầu liên kết
  • Ngoài trời: ưu tiên inox 304/316 đồng bộ với cáp

6.2. Ốc siết cáp inox / Khóa cáp (Wire rope clip)

Chức năng: kẹp giữ cáp bằng ngàm chữ U và yên (clip).

Ứng dụng:

  • Tạo vòng cáp (eye) khi không dùng đầu bấm
  • Neo, treo nhẹ, chằng buộc

Lưu ý cực quan trọng:

  • Kẹp cáp cần đúng số lượng kẹp theo thực tế tải và đường kính (công trình quan trọng nên theo thiết kế/khuyến nghị kỹ thuật)
  • Siết đều, siết lại sau thời gian vì cáp có thể “ăn” vào yên

6.3. Kẹp cáp inox (Wire rope grip / kẹp tấm)

Có nhiều dạng kẹp:

  • Kẹp đơn, kẹp đôi
  • Kẹp tấm cho lan can kính/khung (tùy hệ lan can)

Chức năng chính vẫn là giữ cáp và chống trượt.

6.4. Cos/đầu bấm cáp inox (Ferrule / sleeve)

Chức năng: ép chặt cáp để tạo vòng hoặc tạo đầu chặn.

Ứng dụng:

  • Lan can cáp (nhiều hệ dùng đầu bấm/terminal)
  • Treo – neo cần gọn và thẩm mỹ

Lưu ý:

  • Bấm cos cần đúng dụng cụ/đúng khuôn; bấm sai dễ tuột hoặc làm yếu cáp
  • Công trình thẩm mỹ nên dùng cos inox bề mặt đẹp, bấm gọn

6.5. Terminal/đầu tăng – đầu kết thúc cáp inox (lan can cáp hay dùng)

Terminal là “đầu kết thúc” cáp, thường có dạng:

  • Đầu ren (stud) để bắt vào trụ
  • Đầu mắt (eye) để móc/ma ní
  • Đầu chốt (toggle) cho một số hệ đặc thù

Ưu điểm:

  • Gọn, đẹp, đúng thẩm mỹ lan can
  • Độ tin cậy cao nếu lắp đúng

Lưu ý:

  • Terminal có nhiều chuẩn theo đường kính cáp; chọn đúng cỡ mới bám chắc
  • Nên đồng bộ hệ (cáp + terminal + tăng đơ + trụ)

6.6. Ma ní inox (Shackle) – “kết nối chắc và an toàn”

Chức năng: nối cáp với điểm neo hoặc nối phụ kiện với nhau.

Ứng dụng:

  • Treo – neo – giằng
  • Kết nối với ốc mắt, móc, pát

Mẹo chọn:

  • Chọn ma ní đồng bộ inox 304/316
  • Chọn đúng tải và kích thước chốt

6.7. Móc inox (Hook) – tiện nhưng phải đúng loại

Có nhiều loại: móc chữ J, móc lò xo, móc chốt an toàn…

  • Treo nhẹ: móc thường có thể đủ
  • Có rung/dao động: ưu tiên móc có chốt khóa

6.8. Khóa nối nhanh inox (Quick link)

Chức năng: nối hai đầu cáp/xích/terminal nhanh, gọn.

Ưu điểm: nhanh, dễ thao tác
Lưu ý: chọn loại ren sâu, chất lượng tốt; tránh loại mỏng cho tải treo quan trọng.

6.9. Ốc mắt inox (Eye bolt) / Pát inox – tạo điểm neo

Điểm neo quyết định độ an toàn của cả hệ. Dùng ốc mắt inox đúng chuẩn và neo vào nền/kết cấu đúng kỹ thuật là yếu tố bắt buộc nếu treo tải.

7) Chọn cáp inox theo ứng dụng (hướng dẫn thực dụng, dễ áp dụng)

7.1. Lan can cáp inox (ban công/cầu thang)

  • Ưu tiên: cáp 1×19 (đẹp, thẳng)
  • Mác inox: 304 (phổ thông), 316 (ven biển)
  • Phụ kiện: terminal + tăng đơ + ốc mắt/đầu trụ đồng bộ
  • Quan trọng nhất: thiết kế nhịp, khoảng cách trụ và lực căng phù hợp

Mẹo thi công lan can:

  • Cáp càng dài càng dễ võng → cần trụ trung gian hoặc tăng đường kính cáp, theo thiết kế.

7.2. Giằng mái che, giằng kết cấu nhẹ

  • Ưu tiên: 7×7 hoặc 1×19 tùy yêu cầu độ thẳng và thao tác
  • Dùng tăng đơ để căng chỉnh
  • Nên có ma ní/ốc mắt chuẩn để đảm bảo hướng lực thẳng

7.3. Treo biển bảng/đèn/thiết bị nhẹ

  • Ưu tiên: 7×19 (mềm, dễ thao tác) hoặc 7×7
  • Nếu ngoài trời: inox 304/316
  • Phụ kiện: móc có chốt, ma ní, quick link, đầu bấm

7.4. Neo – buộc – chằng ngoài trời

  • Chọn theo môi trường và tải
  • Cần chống tuột: đầu bấm/terminal thường chắc và đẹp hơn kẹp thủ công

8) Cách chọn đường kính cáp và tải làm việc (nguyên tắc an toàn dễ nhớ)

Vì mỗi hãng/tiêu chuẩn có tải khác nhau theo vật liệu và cấu trúc, cách an toàn nhất khi chọn là:

  1. Xác định mục đích: lan can / giằng / treo
  2. Ước tính tải và dạng tải (tĩnh hay rung)
  3. Chọn đường kính và kết cấu sợi phù hợp
  4. Chọn phụ kiện đồng bộ có tải tương đương hoặc cao hơn
  5. Áp hệ số an toàn theo hạng mục (đặc biệt lan can/treo)

Thực tế thi công: nhiều sự cố không đến từ cáp mà đến từ “phụ kiện bé nhất” (kẹp, quick link, ốc mắt) hoặc điểm neo.

9) Hướng dẫn lắp đặt cáp inox chuẩn kỹ thuật (để căng đẹp, không tuột, không xước)

9.1. Chuẩn bị và đo cắt

  • Đo chiều dài thực tế theo tuyến
  • Cắt cáp bằng kìm cắt cáp chuyên dụng (cắt sạch, ít xòe)
  • Nếu dùng terminal: cắt chuẩn theo hướng dẫn terminal

9.2. Làm đầu cáp (terminal hoặc đầu bấm/kẹp)

Nếu dùng terminal/đầu bấm:

  • Lắp đúng chiều
  • Bấm đúng dụng cụ/khuôn (nếu là cos)
  • Kiểm tra độ bám trước khi căng

Nếu dùng kẹp cáp (wire rope clip):

  • Lắp đúng hướng yên kẹp
  • Siết đều
  • Với tuyến quan trọng, nên theo quy chuẩn lắp số lượng kẹp và lực siết phù hợp

9.3. Lắp tăng đơ và căn chỉnh

  • Lắp tăng đơ ở vị trí dễ thao tác
  • Căng từ từ, không giật cục
  • Căng đều các sợi để lan can/giằng nhìn thẳng và đồng đều

9.4. Chống tuột – chống xoắn

  • Tránh tải lệch làm cáp bị xoắn
  • Dùng ma ní để hướng lực thẳng
  • Kiểm tra điểm neo và điểm kết thúc

9.5. Kiểm tra sau lắp

  • Lắc thử nhẹ (với treo) hoặc kiểm tra độ thẳng (với lan can)
  • Sau vài ngày/vài chu kỳ nhiệt (nắng – mưa), kiểm tra lại lực căng và siết nhẹ nếu cần

10) Lỗi thường gặp khi thi công cáp inox (và cách tránh)

10.1. Chọn sai kết cấu sợi

  • Dùng 7×19 cho lan can nhịp dài dễ võng
    ✅ Cách tránh: lan can ưu tiên 1×19 (hoặc thiết kế trụ/nhịp phù hợp).

10.2. Chọn inox 201 cho ngoài trời lâu dài

✅ Cách tránh: ngoài trời dùng 304; ven biển dùng 316.

10.3. Phụ kiện không đồng bộ tải

  • Cáp khỏe nhưng quick link/kẹp yếu → vẫn nguy hiểm
    ✅ Cách tránh: phụ kiện phải tương đương hoặc cao hơn tải dự kiến.

10.4. Kẹp cáp sai cách, siết lệch

✅ Cách tránh: lắp đúng hướng, siết đều, kiểm tra lại sau một thời gian.

10.5. Bấm cos sai dụng cụ

  • Cos không ép đủ, tuột cáp
    ✅ Cách tránh: dùng đúng kìm/khuôn ép; công trình quan trọng nên dùng đầu bấm/terminal chuẩn.

10.6. Không tính giãn nở và điều kiện thời tiết

  • Nắng nóng làm dài cáp, mưa lạnh co lại → thay đổi lực căng
    ✅ Cách tránh: thiết kế và căng chỉnh có dự phòng, kiểm tra lại sau vận hành.

11) FAQ – Câu hỏi thường gặp về cáp và phụ kiện inox

1) Lan can cáp inox nên chọn 1×19 hay 7×19?
Phổ biến nhất là 1×19 vì đẹp và thẳng. Nếu dùng 7×19, cần thiết kế nhịp và lực căng phù hợp để tránh võng.

2) Ngoài trời gần biển có nên chọn inox 316 không?
Nên. 316 chống ăn mòn muối tốt hơn, bền và sạch lâu hơn.

3) Nên dùng terminal hay kẹp cáp?
Lan can và hạng mục thẩm mỹ/ổn định nên ưu tiên terminal hoặc đầu bấm. Kẹp cáp phù hợp neo – treo nhẹ hoặc kết cấu cho phép.

4) Vì sao căng một thời gian cáp bị chùng?
Do cáp “ăn” vào phụ kiện, co giãn nhiệt, hoặc điểm neo/siết chưa ổn định. Kiểm tra lại tăng đơ và mối kẹp/bấm.

📞 Liên hệ mua cáp và phụ kiện inox

Cơ Khí Việt Hàn – Nhà sản xuất & phân phối vật tư cơ khí inox hàng đầu Việt Nam.
Cung cấp: cáp inox 201/304/316 (1×19, 7×7, 7×19…), tăng đơ inox, terminal inox, kẹp cáp, cos/đầu bấm, ma ní, móc, quick link, đồng bộ bu lông inox, êcu – long đen inox, tắc kê nở inox, ty ren inox, Ubolt inox, đai treo/đai ôm/đai xiết inox, xích inox, đinh rút inox, chốt chẻ inox…

📍 Địa chỉ: 100-B3 Nguyễn Cảnh Dị, KĐT Đại Kim, Hoàng Mai, Hà Nội

📞 Hotline/Zalo: 0979293644

🌐 Website: https://giaxevnn.com/

✉️ Email: cokhiviethan.hanoi@gmail.com / bulongviethan@gmail.com

🔗 Tham khảo thêm các bài viết

quantri
