Chốt chẻ Inox – Phân loại cotter pin (chốt chẻ thẳng, chốt chẻ cong/R-clip, hairpin cotter), tiêu chuẩn DIN/ISO, chọn inox 201/304/316 theo môi trường; ứng dụng khóa chốt cho bulông – trục – càng, cơ khí máy, xe máy – ô tô, thiết bị công nghiệp; cách chọn đúng size (Ø, chiều dài), lỗ chốt và hướng lắp để chống tuột, chống rung và bền chống rỉ
🧭 Giới thiệu
Trong rất nhiều cụm cơ khí, có một chi tiết cực rẻ nhưng quyết định “còn hay mất”: chốt chẻ inox. Chốt chẻ là thứ giúp khóa an toàn cho:
- êcu lâu đài (castle nut) trên trục
- chốt trục, chốt càng, chốt liên kết
- khớp nối có rung động (xe máy – ô tô – máy công nghiệp)
- các cụm máy cần tháo lắp bảo trì nhanh nhưng vẫn chống tuột
Nếu chỉ dùng êcu thường, hoặc dùng êcu hãm không đúng môi trường, rung động lâu ngày có thể làm tự lỏng. Còn với chốt chẻ, bạn tạo được một cơ chế “khóa cơ học” rất trực quan: đúng là không tuột (trừ khi lắp sai hoặc chốt kém chất lượng).
So với chốt chẻ thép mạ, chốt chẻ inox 304/316 có lợi thế rõ rệt:
- Không rỉ trong môi trường ẩm, ngoài trời, gần hóa chất nhẹ
- Ít kẹt, ít gãy do ăn mòn
- Thẩm mỹ sạch khi dùng cho thiết bị lộ thiên
- Bảo trì dễ: tháo ra vẫn không “rục” như thép mạ bị rỉ
Bài viết này đi theo hướng “chuẩn công trình”: chốt chẻ inox là gì, phân loại theo kiểu chốt, tiêu chuẩn DIN/ISO, cách chọn đúng đường kính – chiều dài theo lỗ chốt, hướng lắp để chống rung chống tuột, và những lỗi thường gặp khiến chốt “có cũng như không”.
1) Chốt chẻ inox là gì?
Chốt chẻ inox (cotter pin inox) là một loại chốt kim loại dạng thanh đôi (hai nhánh) hoặc dạng kẹp lò xo, dùng để khóa chi tiết cơ khí thông qua lỗ chốt.
Nguyên lý làm việc rất đơn giản:
- Bạn đưa chốt qua lỗ trên trục/bu lông/chốt trụ
- Bẻ 2 nhánh (với chốt chẻ thẳng) hoặc gài lò xo (với R-clip/hairpin)
- Chốt tạo “điểm chặn cơ khí” → êcu hoặc chi tiết không thể trượt tuột ra ngoài
Chốt chẻ inox thường đi cùng:
- êcu lâu đài (êcu rãnh)
- bu lông/trục có lỗ chốt
- chốt trục, chốt càng, khớp nối
- vòng đệm, long đen phẳng/vênh tùy cấu hình
>>>Tham khảo thêm các sản phảm inox:
Thanh ren – Ty ren Inox Việt Hàn
2) Khi nào nên dùng chốt chẻ inox (thay vì chỉ dùng êcu hãm/keo ren)?
Chốt chẻ là lựa chọn “đáng tiền” khi:
- Có rung động (xe máy, ô tô, mô-tơ, băng tải, cơ cấu quay)
- Cần tháo lắp bảo trì nhanh (thường xuyên tháo trục/chốt)
- Cần khóa an toàn chắc chắn (không phụ thuộc ma sát ren)
- Môi trường ẩm/ngoài trời (tránh êcu hãm rỉ kẹt, keo ren khó thao tác)
Bạn có thể hình dung:
- Êcu hãm/keo ren là “khóa bằng ma sát/hoá chất”
- Chốt chẻ là “khóa cơ học” → trực quan, ít phụ thuộc điều kiện bề mặt ren
3) Chọn mác inox cho chốt chẻ: 201 – 304 – 316
3.1. Chốt chẻ inox 201
- Giá tốt
- Phù hợp môi trường khô, trong nhà
- Ngoài trời lâu dài dễ xỉn/ố hơn
3.2. Chốt chẻ inox 304
- Lựa chọn phổ biến nhất
- Chống rỉ tốt ở tầng hầm ẩm, ngoài trời phổ thông, nhà xưởng
3.3. Chốt chẻ inox 316/316L
- Ưu tiên môi trường ven biển, hơi muối, ăn mòn cao
- Bền và ít xỉn/ố hơn 304
✅ Chọn nhanh:
- Trong nhà: 201/304
- Ngoài trời/khu ẩm: 304
- Ven biển/hơi muối: 316
Lưu ý: Chốt chẻ là chi tiết mảnh. Nếu bị rỉ, nó dễ “mục” và gãy hơn các chi tiết dày. Vì vậy trong môi trường ẩm hoặc ngoài trời, 304/316 đáng đầu tư hơn.
4) Phân loại chốt chẻ inox theo kiểu dáng (dùng đúng mới an toàn)

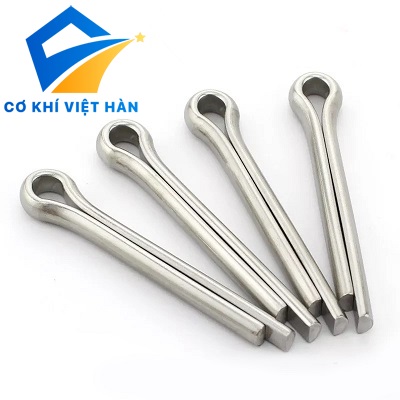

4.1. Chốt chẻ thẳng (Standard split cotter pin)
Đặc điểm
- Dạng phổ biến nhất: một đầu uốn vòng, hai nhánh thẳng
- Khi lắp xong sẽ bẻ 2 nhánh để khóa
Ứng dụng
- Khóa êcu lâu đài trên trục/bu lông
- Khóa chốt trục, khớp liên kết cơ khí
- Máy móc, xe máy, ô tô (nhiều vị trí truyền thống)
Ưu điểm
- Khóa chắc, ít tuột nếu bẻ đúng
- Rẻ, dễ kiếm, nhiều size
Nhược điểm
- Tháo ra thường phải bẻ thẳng lại → dễ mỏi kim loại → không khuyến khích tái sử dụng nhiều lần trong vị trí quan trọng.
4.2. Chốt chẻ chữ R (R-clip / R pin)
Đặc điểm
- Dạng kẹp lò xo hình chữ R
- Gài nhanh vào lỗ chốt, không cần bẻ nhánh
Ứng dụng
- Vị trí cần tháo lắp nhanh, thay chốt nhanh
- Thiết bị nông nghiệp, cơ cấu tháo lắp, chốt càng
- Công trình tạm hoặc cơ cấu cần thao tác thường xuyên
Ưu điểm
- Lắp tháo nhanh
- Có thể tái sử dụng nhiều lần hơn chốt chẻ thẳng (nếu chưa biến dạng)
Lưu ý
- Cần chọn đúng kích thước để lực kẹp đủ mạnh, tránh lỏng.
4.3. Chốt chẻ cong (Hairpin cotter / hairpin clip)
Đặc điểm
- Giống dạng kẹp lò xo nhưng hình “tóc kẹp”
- Một số loại có vòng gài tiện thao tác
Ứng dụng
- Khóa chốt trục/càng trong cơ cấu tháo lắp nhanh
- Máy công trình, cơ cấu chốt định vị
Ưu điểm
- Thao tác nhanh, giữ tốt trong điều kiện rung vừa
- Dễ kiểm tra bằng mắt thường
4.4. Chốt an toàn dạng bi (Ball lock pin) – (nhóm chốt khác, không phải “chốt chẻ” truyền thống)
Nhiều người gọi chung là “chốt”, nhưng loại chốt có bi khóa, chốt rút nhanh… là nhóm khác. Nếu dự án cần loại này, thường sẽ có yêu cầu riêng về đường kính, tải, tiêu chuẩn.
Trong bài này, mình tập trung đúng nhóm chốt chẻ/cotter pin.
5) Tiêu chuẩn DIN/ISO thường gặp (hiểu để đặt hàng đúng)
Trên thị trường chốt chẻ hay gặp các chuẩn:
- DIN / ISO cho chốt chẻ thẳng (split pin)
- Chuẩn cho R-clip/hairpin tùy nhà sản xuất
Bạn không cần thuộc số DIN/ISO cụ thể để viết bài bán hàng, nhưng khi đặt mua cho công trình, nên ghi rõ:
- Loại chốt: chốt chẻ thẳng / R-clip / hairpin
- Vật liệu: inox 304 hoặc 316
- Size: đường kính (Ø) và chiều dài (L)
- Số lượng và ứng dụng (để nhà cung cấp tư vấn nhanh)
6) Cách chọn size chốt chẻ inox đúng kỹ thuật (Ø và L)
Đây là phần nhiều người làm sai nhất: chọn đường kính chốt theo “cảm giác”, dẫn tới lỏng hoặc không lắp được.
6.1. Chọn đường kính chốt (Ø) theo lỗ chốt
Nguyên tắc:
- Ø chốt phải nhỏ hơn Ø lỗ một chút để luồn dễ
- Nhưng không được nhỏ quá khiến chốt rơ, dễ rung gãy
Ví dụ thực tế:
- Lỗ chốt Ø3.0 mm → thường chọn chốt Ø2.5–2.8 mm (tùy chuẩn)
- Lỗ Ø4.0 mm → chốt Ø3.2–3.8 mm
Trong cơ khí, lỗ chốt thường được thiết kế theo các dải kích thước “chuẩn”. Nếu bạn không chắc, hãy đo lỗ bằng thước cặp.
6.2. Chọn chiều dài chốt (L)
Chiều dài chốt cần đảm bảo:
- Luồn qua hết lỗ + còn dư phần nhánh để bẻ/gài chắc chắn
- Không dư quá dài gây vướng, cấn vào chi tiết quay
Gợi ý thực dụng:
- Với chốt chẻ thẳng: sau khi luồn, phần nhánh dư phải đủ để bẻ tách hai nhánh và ôm vào bề mặt
- Với R-clip/hairpin: chiều dài phải phù hợp để lò xo gài chặt, không bị tuột do rung
6.3. Chọn theo vị trí lắp (có không gian bẻ/gài hay không)
- Không gian hẹp: ưu tiên R-clip hoặc hairpin để thao tác dễ
- Không gian rộng, cần khóa chắc: chốt chẻ thẳng rất ổn
7) Ứng dụng thực tế của chốt chẻ inox (cơ khí – xe máy – công nghiệp – công trình)
7.1. Khóa êcu lâu đài (castle nut) trên trục
Đây là ứng dụng “kinh điển” nhất.
- Trục/bu lông có lỗ chốt
- Siết êcu lâu đài đến vị trí rãnh trùng lỗ
- Luồn chốt chẻ và bẻ nhánh để khóa
Ưu điểm:
- Rung không làm êcu tự tháo
- Dễ kiểm tra bằng mắt thường: thấy chốt là biết đã khóa
7.2. Khóa chốt trục, chốt càng, khớp liên kết
Trong các cơ cấu tay đòn, càng, khớp nối:
- Chốt trục thường có lỗ chốt ở đầu
- Dùng chốt chẻ/hairpin để giữ chốt không trượt ra
7.3. Máy công nghiệp và thiết bị bảo trì thường xuyên
Các vị trí cần tháo lắp nhanh:
- ưu tiên R-clip/hairpin
- giảm thời gian bảo trì
- phù hợp cơ cấu cần thay đổi cấu hình
7.4. Thiết bị ngoài trời, môi trường ẩm
Nếu dùng chốt thép mạ:
- dễ rỉ, gãy khi tháo
- “rỉ loang” và kẹt cứng
Dùng inox 304/316:
- tháo lắp dễ hơn
- bền và sạch hơn
8) Hướng dẫn lắp chốt chẻ inox đúng cách (đúng thao tác = an toàn)
8.1. Với chốt chẻ thẳng
Bước 1: Căn lỗ và luồn chốt
- Căn lỗ trên trục/bu lông trùng với rãnh êcu (nếu dùng êcu lâu đài)
- Luồn chốt qua lỗ, đến khi vòng đầu chốt sát bề mặt
Bước 2: Bẻ 2 nhánh đúng cách
Có 2 cách bẻ phổ biến:
- Bẻ tách 2 nhánh sang 2 phía, ôm sát quanh êcu/trục
- Hoặc bẻ 1 nhánh ôm theo trục, 1 nhánh bẻ ngang để chặn
Nguyên tắc chung:
- Nhánh phải được bẻ sát, không “lơ lửng”
- Không bẻ gập quá gắt tại một điểm làm gãy (nếu vật liệu mảnh)
Bước 3: Kiểm tra vướng cấn
- Nếu chi tiết quay, kiểm tra chốt không cấn vào phần quay
- Không để đầu nhọn chĩa ra gây xước tay khi bảo trì
8.2. Với R-clip / hairpin
- Luồn qua lỗ
- Gài lò xo vào đúng vị trí để lực kẹp giữ chặt
- Kéo thử nhẹ để chắc chắn chốt không tuột
9) Chốt chẻ inox dùng lại được không?
Câu trả lời thực dụng:
- Chốt chẻ thẳng: thường không khuyến khích tái sử dụng nhiều lần, vì bẻ ra – bẻ vào dễ mỏi và gãy. Vị trí quan trọng nên thay mới.
- R-clip/hairpin: có thể dùng lại nếu chưa biến dạng, lực kẹp vẫn tốt, không nứt.
Nếu chi phí chốt chẻ rất nhỏ so với rủi ro tuột chốt, lời khuyên là:
✅ Thay mới khi nghi ngờ.
10) Lỗi thường gặp khi dùng chốt chẻ inox (và cách tránh)
10.1. Chọn chốt quá nhỏ so với lỗ
- Chốt rơ, rung lâu ngày dễ gãy
✅ Cách tránh: đo lỗ chốt, chọn Ø gần với Ø lỗ nhưng vẫn luồn được.
10.2. Chọn chốt quá lớn
- Không luồn qua được hoặc phải “đóng” → làm xước, biến dạng lỗ
✅ Cách tránh: chọn đúng Ø, không cố ép.
10.3. Bẻ nhánh không sát, để “lơ lửng”
- Dễ móc vướng, hoặc rung làm nhánh mở ra
✅ Cách tránh: bẻ ôm sát bề mặt, kiểm tra lại bằng tay.
10.4. Dùng chốt thép mạ trong môi trường ẩm
- Rỉ, giòn, gãy khi tháo
✅ Cách tránh: dùng inox 304/316.
10.5. Trộn vật liệu (chốt inox nhưng êcu/thanh chốt lại thép mạ)
- Rỉ loang ở chi tiết thép mạ, tổng thể vẫn xuống cấp
✅ Cách tránh: ưu tiên đồng bộ inox cho cụm lộ thiên/ẩm.
11) Checklist đặt mua chốt chẻ inox (gửi là báo giá rất nhanh)
Bạn chỉ cần cung cấp:
- Loại chốt: chốt chẻ thẳng / R-clip / hairpin
- Mác inox: 304 hay 316
- Kích thước: Ø và chiều dài L
- Số lượng
- Môi trường dùng: trong nhà/ngoài trời/ven biển
- Ứng dụng: khóa êcu lâu đài, khóa chốt trục, cơ cấu tháo lắp nhanh…
12) FAQ – Câu hỏi thường gặp về chốt chẻ inox
1) Chốt chẻ inox có cần dùng với êcu lâu đài không?
Thường đi với êcu lâu đài vì êcu có rãnh để luồn chốt khóa. Tuy nhiên chốt chẻ cũng dùng để khóa các chốt trục/càng có lỗ chốt.
2) Nên chọn inox 304 hay 316 cho chốt chẻ?
Ngoài trời phổ thông: 304. Ven biển/hơi muối: 316.
3) R-clip có an toàn bằng chốt chẻ thẳng không?
Tùy ứng dụng. Chốt chẻ thẳng khóa chắc kiểu “cơ học bẻ nhánh”. R-clip/hairpin tiện tháo lắp nhanh nhưng cần chọn đúng size và kiểm tra lực kẹp.
4) Chốt chẻ bị gãy là do đâu?
Thường do: chọn chốt quá nhỏ, rung mạnh, bẻ gập sai cách, hoặc vật liệu kém/đã mỏi do tái dùng nhiều lần.
5) Có thể dùng chốt chẻ inox cho xe máy/ô tô không?
Có, đặc biệt ở vị trí có rung và ẩm. Nhưng phải chọn đúng kích thước và tiêu chuẩn theo cụm chi tiết.
