Khớp Nối Nhanh Thủy Lực Là Gì? Cấu Tạo, Ứng Dụng & Phân Loại

Trong môi trường công nghiệp hiện đại, khớp nối nhanh thủy lực đã trở thành giải pháp không thể thiếu cho nhiều ngành như xây dựng, nông nghiệp, khai thác mỏ và sản xuất công nghiệp. Thiết bị này giúp tối ưu hóa quy trình vận hành và bảo trì các hệ thống thủy lực.

Khớp Nối Nhanh Thủy Lực Là Gì? Cấu Tạo Chi Tiết Của Khớp Nối Nhanh Thủy Lực

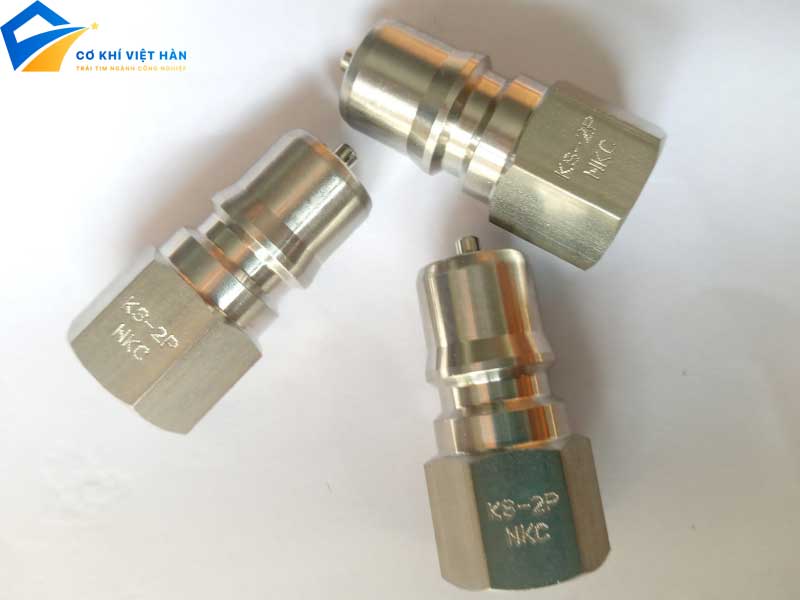

Khớp nối nhanh thủy lực (Quick hydraulic coupling) là thiết bị quan trọng trong hệ thống thủy lực, cho phép kết nối và ngắt kết nối nhanh chóng, an toàn giữa các đường ống dẫn chất lỏng. So với phương pháp kết nối truyền thống, khớp nối nhanh mang lại hiệu quả vượt trội về thời gian, chi phí và độ an toàn.

Cấu tạo chi tiết:

Khớp nối nhanh thủy lực bao gồm 5 bộ phận chính:

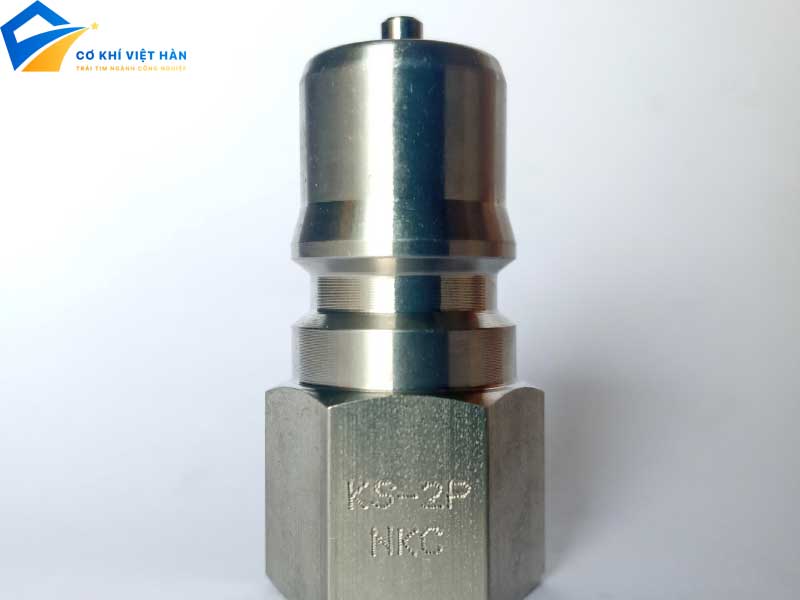

• Đầu đực (Plug): Thường có hình trụ với đầu côn để dễ dàng lắp ghép, có rãnh để bi khóa bám vào, chứa van một chiều ngăn dòng chảy khi ngắt kết nối
• Đầu cái (Socket):Lỗ trong có kích thước phù hợp với đầu đực, chứa hệ thống bi khóa và lò xo, có vòng trượt ngoài để điều khiển việc khóa/mở
• Bi khóa (Ball):Làm bằng thép cứng, bề mặt được mài nhẵn, nằm trong các lỗ trên thân đầu cái, khóa chặt đầu đực khi kết nối
• Lò xo (Spring): Tạo lực đẩy để giữ bi khóa, đảm bảo kết nối luôn chặt chẽ, chống rung lắc khi vận hành
• Gioăng làm kín (Seal/O-ring): Làm từ cao su tổng hợp chuyên dụng, ngăn rò rỉ chất lỏng, chịu được áp suất và nhiệt độ cao.

Nguyên Lý Hoạt Động Của Khớp Nối Nhanh Thủy Lực

Nguyên lý hoạt động của khớp nối nhanh thủy lực dựa trên cơ chế “đẩy và kéo” (Push and Pull).

• Kết nối: Khi đầu đực được đẩy vào đầu cái, bi khóa sẽ bị đẩy lùi ra khỏi vị trí khóa. Khi kết nối hoàn tất, bi khóa sẽ tự động khóa lại, tạo ra một kết nối chắc chắn.
• Ngắt kết nối: Để ngắt kết nối, người sử dụng chỉ cần kéo vòng ngoài của đầu cái, bi khóa sẽ được giải phóng, cho phép ngắt kết nối một cách dễ dàng.

Cơ chế tự khóa và khả năng chống rò rỉ của khớp nối nhanh giúp đảm bảo an toàn và hiệu quả cho hệ thống thủy lực.

Phân loại khớp nối nhanh thủy lực

Khớp nối nhanh thủy lực có thể được phân loại theo nhiều tiêu chí:

Theo kiểu kết nối:

• Khớp nối nhanh một chiều (Single Shut-off): Chặn dòng chảy ở một phía khi ngắt kết nối.
• Khớp nối nhanh hai chiều (Double Shut-off): Chặn dòng chảy ở cả hai phía khi ngắt kết nối.
• Khớp nối nhanh thông suốt (Straight Through/Full Flow): Không chặn dòng chảy khi ngắt kết nối (ít phổ biến trong thủy lực).

Theo vật liệu:

• Khớp nối nhanh bằng thép: Có độ bền cao và chịu áp lực tốt.
• Khớp nối nhanh bằng inox: Kháng ăn mòn, thích hợp cho môi trường ẩm ướt.
• Khớp nối nhanh bằng đồng thau: Thích hợp cho các hệ thống yêu cầu độ bền và tính linh hoạt.

Theo ứng dụng: Phân loại này có thể được thực hiện theo từng ngành công nghiệp mà khớp nối nhanh thường xuyên được sử dụng.

Ứng Dụng Của Khớp Nối Nhanh Thủy Lực

Khớp nối nhanh thủy lực được sử dụng rộng rãi trong nhiều ngành công nghiệp:

• Xây dựng: Dùng cho máy xúc, máy ủi để kết nối nhanh các thiết bị thủy lực.
• Nông nghiệp: Sử dụng trong hệ thống tưới tiêu, giúp kết nối nhanh các đường ống.
• Công nghiệp chế tạo: Ứng dụng trong các dây chuyền sản xuất tự động.
• Khai thác mỏ: Kết nối các thiết bị khoan, nâng hạ.
• Vận tải: Dùng cho xe tải, xe nâng để kết nối các thiết bị hỗ trợ.
• Cứu hỏa: Kết nối nhanh các ống dẫn nước trong trường hợp khẩn cấp.

Lợi Ích Của Việc Sử Dụng Khớp Nối Nhanh Thủy Lực

Việc sử dụng khớp nối nhanh thủy lực mang lại nhiều lợi ích:

• Tiết kiệm thời gian và công sức: Giúp kết nối và ngắt kết nối nhanh chóng, giảm thiểu thời gian dừng máy.
• Tăng hiệu quả làm việc: Nhờ tính năng dễ dàng trong việc kết nối, hiệu suất công việc được nâng cao.
• Giảm thiểu rủi ro rò rỉ chất lỏng: Cơ chế khóa chặt giúp ngăn ngừa rò rỉ, bảo vệ môi trường.
• Đảm bảo an toàn cho người vận hành: Thiết kế tự động khóa giúp giảm rủi ro trong quá trình thao tác.
• Dễ dàng bảo trì và thay thế: Các khớp nối nhanh có thể được thay thế dễ dàng mà không cần tháo dỡ toàn bộ hệ thống.

Lưu Ý Khi Lựa Chọn Và Sử Dụng Khớp Nối Nhanh Thủy Lực

Khi lựa chọn và sử dụng khớp nối nhanh thủy lực, cần lưu ý những điều sau:

• Chọn khớp nối phù hợp với áp suất và lưu lượng của hệ thống: Đảm bảo khớp nối có khả năng chịu được áp lực làm việc.
• Chọn vật liệu phù hợp với môi trường làm việc và loại chất lỏng: Điều này giúp tăng độ bền và tuổi thọ của khớp nối.
• Kiểm tra và bảo trì định kỳ: Đảm bảo khớp nối hoạt động tốt và không bị hỏng hóc.
• Tuân thủ hướng dẫn của nhà sản xuất: Giúp người sử dụng tránh được các lỗi phổ biến và đảm bảo an toàn.

Khớp nối nhanh thủy lực là thiết bị không thể thiếu trong các hệ thống thủy lực hiện đại. Với ưu điểm vượt trội về tính tiện dụng, an toàn và hiệu quả, khớp nối nhanh đã và đang góp phần quan trọng trong việc nâng cao hiệu suất công việc trong nhiều ngành công nghiệp.
