Long đen khóa Nord-Lock – Cấu tạo, nguyên lý và ưu điểm vượt trội

Giới thiệu về long đen khóa Nord-Lock

Trong các hệ thống cơ khí, liên kết bulong – đai ốc thường phải đối mặt với nguy cơ tự tháo lỏng do rung động, tải trọng động, hoặc thay đổi nhiệt độ. Để giải quyết vấn đề này, long đen khóa Nord-Lock đã trở thành một trong những giải pháp tiên tiến và hiệu quả nhất trên thị trường. Với thiết kế độc đáo và nguyên lý hoạt động đặc biệt, Nord-Lock được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi độ an toàn cao, như ô tô, hàng không vũ trụ, năng lượng, và xây dựng. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý hoạt động, và những ưu điểm vượt trội của long đen khóa Nord-Lock.

Long đen khóa Nord-Lock là gì?

Long đen khóa Nord-Lock là một loại vòng đệm khóa được phát triển bởi công ty Nord-Lock (Thụy Điển). Chúng được thiết kế để ngăn chặn hiện tượng tự tháo lỏng của bulong và đai ốc trong các môi trường khắc nghiệt, sử dụng cơ chế nêm khóa (wedge-locking). Nord-Lock được công nhận là một trong những giải pháp chống tự tháo lỏng hiệu quả nhất, đáp ứng các tiêu chuẩn quốc tế như DIN 25201 và ISO 9001.

Từ khóa liên quan: long đen khóa Nord-Lock, vòng đệm khóa, chống tự tháo lỏng, liên kết bulong đai ốc.

>> Tham khảo thanh ren inox TẠI ĐÂY

>> Tham khảo các loại bu lông inox TẠI ĐÂY

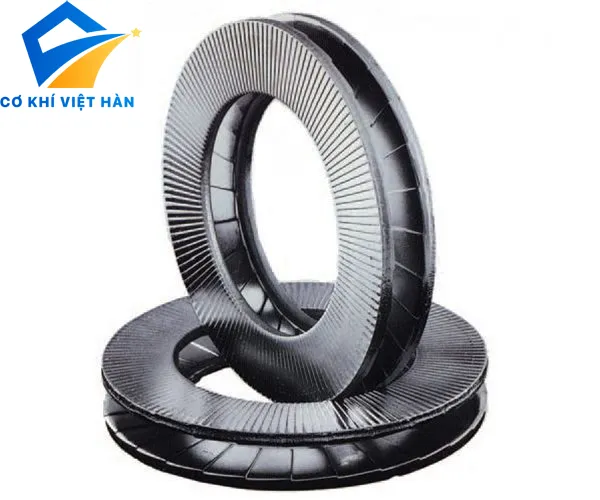

Cấu tạo của long đen khóa Nord-Lock

Long đen khóa Nord-Lock có thiết kế độc đáo, bao gồm các đặc điểm sau:

1. Thiết kế ghép đôi

• Nord-Lock bao gồm hai vòng đệm ghép đôi, được dán keo với nhau để dễ dàng lắp đặt.
• Mỗi vòng đệm có hai mặt:
  • Mặt ngoài: Có các răng cưa sắc nét, cắn vào bề mặt của đai ốc, bulong, hoặc vật liệu nền.
  • Mặt trong: Có các mặt nêm (wedge) với góc nghiêng đặc biệt.

2. Góc nêm (Wedge-Locking)

• Góc nêm (α) ở mặt trong của vòng đệm lớn hơn góc ren (β) của bulong.
• Sự khác biệt này là yếu tố cốt lõi tạo nên hiệu quả khóa của Nord-Lock.

3. Vật liệu

• Nord-Lock thường được làm từ:
  • Thép không gỉ (inox): Phù hợp với môi trường ăn mòn cao.
  • Thép cacbon: Được xử lý nhiệt để tăng độ cứng, dùng trong các ứng dụng tải trọng lớn.
  • Hợp kim đặc biệt: Dành cho các ngành công nghiệp như hàng không vũ trụ.
• Bề mặt thường được phủ lớp chống ăn mòn, như Delta Protekt, Geomet, hoặc mạ kẽm.

4. Kích thước và tiêu chuẩn

• Nord-Lock có nhiều kích cỡ, từ M3 đến M130, phù hợp với các loại bulong và đai ốc.
• Đáp ứng các tiêu chuẩn quốc tế như DIN, ISO, và ASTM.

Nguyên lý hoạt động của long đen khóa Nord-Lock

Nguyên lý hoạt động của Nord-Lock dựa trên cơ chế nêm khóa, kết hợp với ma sát cao từ các răng cưa. Cụ thể:

1. Khi siết chặt:
   • Các răng cưa ở mặt ngoài của vòng đệm cắn vào bề mặt của đai ốc và vật liệu nền, tạo ra lực ma sát cao.
   • Hai vòng đệm ép chặt vào nhau, các mặt nêm ở phía trong tiếp xúc, sẵn sàng khóa.
2. Khi có xu hướng tự tháo lỏng:
   • Nếu đai ốc hoặc bulong cố gắng xoay ngược (do rung động hoặc tải trọng), góc nêm (α) lớn hơn góc ren (β) khiến lực căng trong liên kết tăng lên, thay vì giảm.
   • Điều này làm cho liên kết trở nên chặt hơn, ngăn chặn sự tháo lỏng.
   • Các răng cưa tiếp tục cắn vào bề mặt, đảm bảo ma sát cao.
3. Tháo lắp:
   • Liên kết chỉ có thể tháo bằng cách cố ý xoay đai ốc với lực lớn, vượt qua lực ma sát của răng cưa và hiệu ứng nêm.

Ưu điểm của cơ chế nêm:

• Hiệu quả khóa vượt trội, ngay cả trong điều kiện rung động mạnh.
• Không phụ thuộc vào lực siết ban đầu, đảm bảo an toàn trong nhiều tình huống.

Ưu điểm vượt trội của long đen khóa Nord-Lock

Nord-Lock được đánh giá cao nhờ những ưu điểm sau:

1. Hiệu quả chống tự tháo lỏng vượt trội

• Cơ chế nêm khóa đảm bảo liên kết không bị lỏng, ngay cả trong các môi trường rung động mạnh như tua-bin gió, động cơ ô tô, hoặc cầu đường.
• Đã được kiểm tra và chứng minh theo tiêu chuẩn DIN 25201, với khả năng chịu rung động liên tục mà không mất hiệu suất.

2. Phù hợp với môi trường khắc nghiệt

• Làm từ vật liệu chống ăn mòn (thép không gỉ, hợp kim) và phủ lớp bảo vệ, Nord-Lock hoạt động tốt trong:
  • Môi trường độ ẩm cao, muối biển (cầu cảng, tàu biển).
  • Nhiệt độ thay đổi lớn (nhà máy nhiệt điện, động cơ).
  • Tiếp xúc với hóa chất (nhà máy hóa chất).

3. Dễ dàng lắp đặt và tháo lắp

• Nord-Lock được dán keo thành cặp, giúp lắp đặt nhanh chóng mà không cần dụng cụ đặc biệt.
• Có thể tháo lắp dễ dàng bằng cờ lê hoặc mỏ lết, phù hợp với các ứng dụng yêu cầu bảo trì định kỳ.

4. Khả năng tái sử dụng

• Không giống như keo khóa ren, Nord-Lock có thể tái sử dụng nhiều lần mà không làm giảm hiệu suất, miễn là không bị hư hỏng.
• Điều này giúp tiết kiệm chi phí trong dài hạn.

5. Tính linh hoạt

• Phù hợp với nhiều loại bulong và đai ốc, từ kích cỡ nhỏ (M3) đến lớn (M130).
• Có thể sử dụng với các vật liệu khác nhau, từ thép, nhôm, đến composite.

6. Tăng độ an toàn

• Ngăn chặn tai nạn do tự tháo lỏng, đặc biệt trong các ứng dụng quan trọng như hàng không vũ trụ, cầu đường, hoặc tua-bin gió.
• Được nhiều tổ chức quốc tế công nhận về độ tin cậy.

7. Giảm chi phí bảo trì

• Nhờ khả năng duy trì lực siết ổn định, Nord-Lock giảm tần suất kiểm tra và siết lại liên kết, tiết kiệm thời gian và chi phí.

Ứng dụng của long đen khóa Nord-Lock

Nord-Lock được sử dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm:

• Ô tô: Cố định động cơ, hệ thống treo, hoặc khung gầm.
• Xây dựng: Liên kết thép trong cầu, tòa nhà cao tầng, hoặc nhà xưởng.
• Hàng không vũ trụ: Đảm bảo an toàn cho các liên kết trong máy bay hoặc vệ tinh.
• Năng lượng: Sử dụng trong tua-bin gió, nhà máy điện, hoặc hệ thống đường ống.
• Chế tạo máy: Cố định các bộ phận trong máy móc công nghiệp, robot, hoặc dây chuyền sản xuất.

So sánh Nord-Lock với các loại long đen khóa khác

Tiêu chí	Nord-Lock	Long đen lò xo	Long đen răng cưa
Cơ chế khóa	Nêm khóa, răng cưa	Lực đàn hồi	Ma sát răng cưa
Hiệu quả	Cao, rung động mạnh	Trung bình, rung động thấp	Trung bình, rung động trung bình
Chi phí	Cao	Thấp	Trung bình
Tái sử dụng	Có	Hạn chế	Có (tùy loại)
Môi trường	Khắc nghiệt	Bình thường	Khá khắc nghiệt

Lưu ý khi sử dụng long đen khóa Nord-Lock

Để đảm bảo hiệu quả tối ưu, bạn cần lưu ý:

• Lắp đặt đúng cách: Đảm bảo vòng đệm được đặt đúng chiều, với mặt răng cưa tiếp xúc với đai ốc và vật liệu nền.
• Chọn kích cỡ phù hợp: Kiểm tra kích thước bulong và đai ốc để chọn Nord-Lock tương thích.
• Kiểm tra bề mặt: Bề mặt phải sạch và đủ cứng để răng cưa cắn hiệu quả.
• Tránh sử dụng sai mục đích: Không dùng Nord-Lock trong các liên kết không yêu cầu chống tự tháo lỏng, vì chi phí cao.

Kết luận

Long đen khóa Nord-Lock là một giải pháp tiên tiến để ngăn chặn tự tháo lỏng trong liên kết bulong – đai ốc, nhờ thiết kế ghép đôi, cơ chế nêm khóa, và vật liệu chất lượng cao. Với khả năng chống rung động vượt trội, phù hợp với môi trường khắc nghiệt, và tính linh hoạt trong ứng dụng, Nord-Lock là lựa chọn hàng đầu trong các ngành công nghiệp như ô tô, xây dựng, và năng lượng. Nếu bạn đang tìm kiếm một giải pháp đáng tin cậy để tăng độ an toàn và độ bền cho hệ thống cơ khí, Nord-Lock chắc chắn là lựa chọn đáng cân nhắc.

Hãy liên hệ với các nhà cung cấp uy tín để được tư vấn và lựa chọn long đen khóa Nord-Lock phù hợp nhất với nhu cầu của bạn!

---
