Máy cảm biến nhiệt là gì?Cấu Tạo, Nguyên Lý & Ứng Dụng

Bạn có bao giờ tự hỏi làm thế nào điều hòa không khí có thể duy trì nhiệt độ phòng chính xác? Hoặc làm sao lò nướng công nghiệp có thể kiểm soát nhiệt độ một cách tự động? Câu trả lời nằm ở một thiết bị nhỏ nhưng vô cùng quan trọng – máy cảm biến nhiệt. Bài viết sau đây sẽ giúp bạn hiểu rõ về máy cảm biến nhiệt, từ định nghĩa cơ bản đến cấu tạo, nguyên lý hoạt động, các loại cảm biến phổ biến và ứng dụng thực tiễn của chúng.

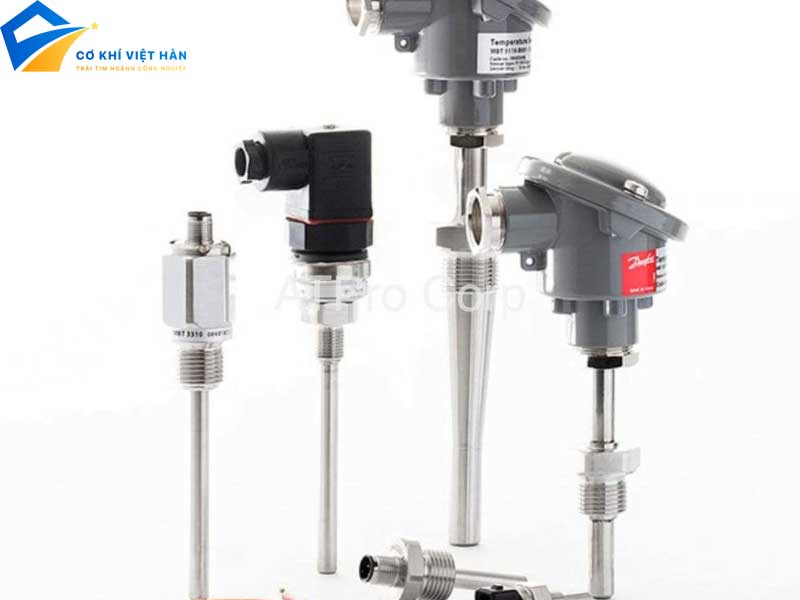

Máy Cảm Biến Nhiệt Là Gì?

Máy cảm biến nhiệt (Temperature Sensor) là thiết bị có khả năng phát hiện và đo lường nhiệt độ của môi trường hoặc đối tượng, sau đó chuyển đổi thông tin này thành tín hiệu điện để xử lý và hiển thị. Khác với nhiệt kế thông thường chỉ hiển thị nhiệt độ, cảm biến nhiệt có thể tích hợp vào các hệ thống điều khiển tự động, giúp theo dõi và điều chỉnh nhiệt độ một cách chính xác và liên tục.

Thiết bị này hoạt động dựa trên nguyên lý thay đổi các đặc tính vật lý của vật liệu khi có sự thay đổi nhiệt độ, như điện trở, điện áp, hoặc bức xạ nhiệt.

Cấu Tạo và Nguyên Lý Hoạt Động

Cấu tạo chính

1. Phần tử cảm biến: Bộ phận trực tiếp tiếp xúc với môi trường đo và chuyển đổi nhiệt độ thành tín hiệu điện
2. Vỏ bảo vệ: Bảo vệ phần tử cảm biến khỏi tác động cơ học và môi trường
3. Dây dẫn: Truyền tải tín hiệu điện từ cảm biến
4. Đầu kết nối: Kết nối cảm biến với thiết bị đo hoặc bộ xử lý

Nguyên lý hoạt động

Khi nhiệt độ thay đổi, các đặc tính vật lý của vật liệu cảm biến cũng thay đổi theo. Ví dụ:

• Với cặp nhiệt điện: Sinh ra điện áp khi có chênh lệch nhiệt độ
• Với RTD: Điện trở thay đổi tuyến tính theo nhiệt độ
• Với Thermistor: Điện trở thay đổi phi tuyến theo nhiệt độ

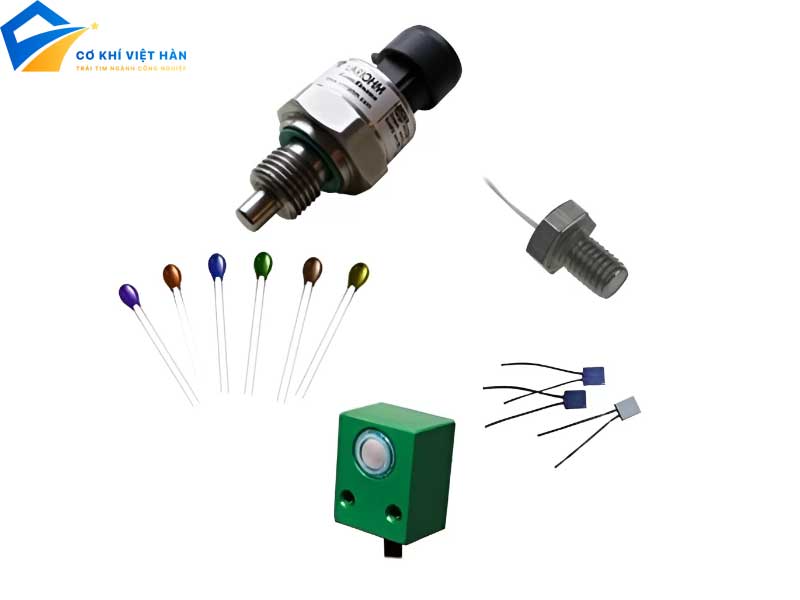

Phân Loại Cảm Biến Nhiệt

Cảm biến nhiệt được phân loại dựa trên nguyên lý hoạt động, mỗi loại có những đặc điểm, ưu nhược điểm và ứng dụng riêng. Dưới đây là các loại cảm biến nhiệt phổ biến:

Cặp Nhiệt Điện (Thermocouple)

• Nguyên lý hoạt động: Cặp nhiệt điện hoạt động dựa trên hiệu ứng Seebeck. Khi có sự chênh lệch nhiệt độ giữa hai đầu dây kim loại khác nhau, một điện áp sẽ được sinh ra, tương ứng với sự chênh lệch nhiệt độ đó.
• Ưu điểm:
  • Có thể đo nhiệt độ cao (lên tới 2000°C).
  • Phản ứng nhanh với biến đổi nhiệt độ.
• Nhược điểm:
  • Độ chính xác không cao bằng một số loại cảm biến khác.
• Các loại phổ biến: K (Chromel-Alumel), J (Iron-Constantan), T (Copper-Constantan), E (Chromel-Constantan).

Điện Trở Nhiệt (RTD)

• Nguyên lý hoạt động: RTD đo nhiệt độ dựa trên sự thay đổi điện trở của kim loại (thường là Platinum) theo nhiệt độ. Khi nhiệt độ tăng, điện trở của kim loại cũng tăng theo.
• Ưu điểm:
  • Độ chính xác cao và ổn định.
  • Dễ dàng hiệu chuẩn.
• Nhược điểm:
  • Thời gian phản ứng chậm hơn so với cặp nhiệt điện.
• Các loại phổ biến: Pt100 (điện trở 100 ohm ở 0°C), Pt1000 (điện trở 1000 ohm ở 0°C).

Nhiệt Điện Trở (Thermistor)

• Nguyên lý hoạt động: Thermistor là một loại cảm biến nhiệt có điện trở thay đổi phi tuyến tính theo nhiệt độ. Có hai loại chính: NTC (Negative Temperature Coefficient) giảm điện trở khi nhiệt độ tăng và PTC (Positive Temperature Coefficient) tăng điện trở khi nhiệt độ tăng.
• Ưu điểm:
  • Kích thước nhỏ và phản ứng nhanh.
  • Độ nhạy cao trong khoảng nhiệt độ hẹp.
• Nhược điểm:
  • Độ chính xác hạn chế trong dải nhiệt độ rộng.

Cảm Biến Nhiệt Bán Dẫn

• Nguyên lý hoạt động: Cảm biến nhiệt bán dẫn hoạt động dựa trên đặc tính của chất bán dẫn, thường là silicon. Chúng đo nhiệt độ dựa trên sự thay đổi điện áp khi nhiệt độ thay đổi.
• Ưu điểm:
  • Kích thước nhỏ và dễ dàng tích hợp vào các mạch điện tử.
  • Phản ứng nhanh và độ nhạy cao.
• Nhược điểm:
  • Không chịu được nhiệt độ cao như các loại cảm biến khác.

Nhiệt Kế Bức Xạ (Pyrometer)

• Nguyên lý hoạt động: Nhiệt kế bức xạ đo nhiệt độ của một vật thể bằng cách phân tích bức xạ nhiệt phát ra từ nó. Cảm biến này thường không cần tiếp xúc với vật thể cần đo.
• Ưu điểm:
  • Có thể đo nhiệt độ từ xa, rất hữu ích cho các vật thể có nhiệt độ cao.
  • Không làm thay đổi nhiệt độ của vật thể.
• Nhược điểm:
  • Độ chính xác có thể bị ảnh hưởng bởi điều kiện môi trường xung quanh và bề mặt vật thể.

Bảng So Sánh Các Loại Cảm Biến Nhiệt

Loại cảm biến	Ưu điểm	Nhược điểm
Cặp nhiệt điện	Đo nhiệt độ cao, phản ứng nhanh	Độ chính xác thấp
Điện trở nhiệt (RTD)	Độ chính xác cao, ổn định	Thời gian phản ứng chậm
Nhiệt điện trở (Thermistor)	Kích thước nhỏ, nhạy	Độ chính xác hạn chế
Cảm biến bán dẫn	Kích thước nhỏ, dễ tích hợp	Không chịu được nhiệt độ cao
Nhiệt kế bức xạ	Đo từ xa, không làm thay đổi nhiệt độ	Độ chính xác phụ thuộc môi trường

Việc lựa chọn loại cảm biến nhiệt phù hợp sẽ phụ thuộc vào yêu cầu cụ thể của ứng dụng, như dải nhiệt độ, độ chính xác, và điều kiện môi trường.

Ứng Dụng của Máy Cảm Biến Nhiệt

Máy cảm biến nhiệt được ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm:

• Công nghiệp: Sử dụng trong sản xuất, chế biến thực phẩm, tự động hóa hệ thống HVAC và trong ngành năng lượng.
• Y tế: Theo dõi nhiệt độ cơ thể, trong các thiết bị y tế như máy đo nhiệt độ.
• Gia dụng: Sử dụng trong các thiết bị nhà bếp, điều hòa không khí.
• Ô tô: Đo nhiệt độ động cơ và khí thải, đảm bảo hiệu suất hoạt động.
• Nghiên cứu khoa học: Được sử dụng trong các thí nghiệm và đo lường chính xác.Mỗi lĩnh vực đều có những yêu cầu cụ thể và cảm biến nhiệt đóng vai trò quan trọng trong việc đáp ứng những yêu cầu này.

Cách Lựa Chọn và Sử Dụng Cảm Biến Nhiệt

Khi lựa chọn cảm biến nhiệt, có một số yếu tố quan trọng cần xem xét:

• Dải đo nhiệt độ: Lựa chọn cảm biến có dải đo phù hợp với yêu cầu.
• Độ chính xác: Cảm biến cần có độ chính xác cao trong ứng dụng của bạn.
• Môi trường làm việc: Xem xét các yếu tố như độ ẩm, áp suất, bụi bẩn.
• Loại tín hiệu đầu ra: Cần đảm bảo tín hiệu đầu ra tương thích với hệ thống điều khiển.
• Chi phí: Lựa chọn cảm biến phù hợp với ngân sách.

Ngoài ra, việc sử dụng và bảo trì cảm biến nhiệt cũng rất quan trọng để đảm bảo độ bền và hiệu suất.

Máy cảm biến nhiệt đóng vai trò không thể thiếu trong cuộc sống hiện đại, từ các ứng dụng công nghiệp đến thiết bị gia dụng hàng ngày. Việc hiểu rõ về cấu tạo, nguyên lý hoạt động và cách lựa chọn cảm biến nhiệt phù hợp sẽ giúp tối ưu hóa hiệu quả sử dụng và kéo dài tuổi thọ thiết bị.
