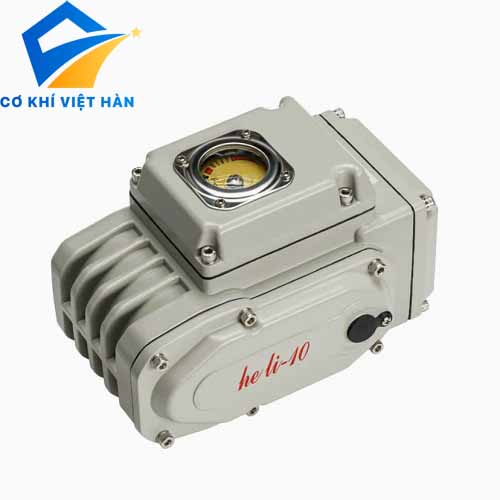

GIỚI THIỆU SẢN PHẨM BỘ ĐIỆN LẮP VAN

1. BỘ ĐIỆN LẮP VAN LÀ GÌ?

Bộ điện lắp van là thiết bị truyền động điện, dùng để điều khiển đóng/mở van tự động trong các hệ thống cấp nước, xử lý khí, hơi nóng, hóa chất, v.v. Thay vì vận hành van thủ công bằng tay, bộ điện giúp tự động hóa, tiết kiệm nhân lực và tăng hiệu quả vận hành.

2. CẤU TẠO CỦA BỘ ĐIỆN LẮP VAN

🔹 Vỏ bảo vệ: Thường làm bằng hợp kim nhôm hoặc nhựa cứng, có tiêu chuẩn IP65 – IP68 chống nước và bụi.
🔹 Mô-tơ điện: Chuyển đổi năng lượng điện thành lực xoắn để điều khiển van.
🔹 Bộ bánh răng truyền động: Truyền lực từ mô-tơ đến trục van.
🔹 Công tắc hành trình (Limit Switch): Xác định điểm đóng/mở tối đa của van.
🔹 Mạch điều khiển: Nhận tín hiệu từ hệ thống để đóng/mở van.

3. PHÂN LOẠI BỘ ĐIỆN LẮP VAN

📌 Dựa theo chế độ điều khiển:
✅ Bộ điện ON/OFF: Điều khiển van đóng hoàn toàn hoặc mở hoàn toàn.
✅ Bộ điện Tuyến tính (Modulating): Điều chỉnh góc mở van theo tín hiệu 4-20mA hoặc 0-10V.

📌 Dựa theo nguồn điện:
🔹 24VDC – Dùng cho hệ thống an toàn điện áp thấp.
🔹 110V/220VAC – Phổ biến trong các hệ thống tự động hóa.
🔹 380VAC – Dùng cho van kích thước lớn, công suất cao.

📌 Dựa theo loại van điều khiển:

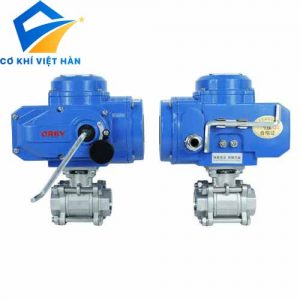

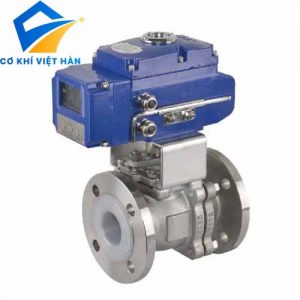

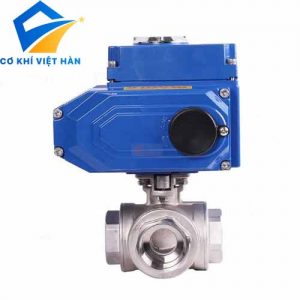

✔ Bộ điện lắp van bi – Điều khiển van bi 2 ngã, 3 ngã.

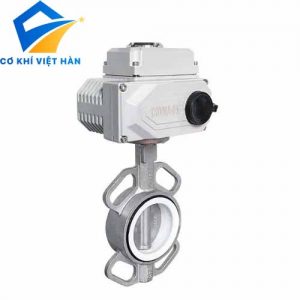

✔ Bộ điện lắp van bướm – Điều khiển van bướm với góc mở 90 độ.
✔ Bộ điện lắp van cổng, van cầu – Dùng cho hệ thống yêu cầu lưu lượng lớn.

4. ƯU ĐIỂM CỦA BỘ ĐIỆN LẮP VAN

✅ Tự động hóa: Giúp hệ thống vận hành nhanh chóng, chính xác.
✅ Tiết kiệm nhân lực: Không cần vận hành thủ công.
✅ Hoạt động ổn định: Độ bền cao, chịu được môi trường khắc nghiệt.
✅ Tích hợp hệ thống điều khiển từ xa: Kết nối với PLC, SCADA dễ dàng.

5. ỨNG DỤNG CỦA BỘ ĐIỆN LẮP VAN

🔹 Hệ thống cấp nước, xử lý nước thải.
🔹 Nhà máy thực phẩm, hóa chất, dược phẩm.
🔹 Hệ thống hơi nóng, dầu khí, khí nén.
🔹 Hệ thống phòng cháy chữa cháy.

---

HƯỚNG DẪN CHỌN MUA BỘ ĐIỆN LẮP VAN ĐÚNG CHỦNG LOẠI

Bộ điện lắp van giúp điều khiển van tự động, tối ưu hóa quy trình vận hành trong các hệ thống cấp nước, xử lý khí, hơi nóng, hóa chất, v.v. Tuy nhiên, việc chọn sai chủng loại có thể gây ra hỏng hóc, giảm tuổi thọ và làm hệ thống hoạt động kém hiệu quả.

Dưới đây là các tiêu chí quan trọng giúp bạn chọn đúng bộ điện lắp van phù hợp với nhu cầu sử dụng.

1. Xác định loại van cần điều khiển

📌 Mỗi loại van sẽ cần bộ điện có cấu tạo phù hợp:

Loại van	Bộ điện phù hợp
Van bi (2 ngã, 3 ngã)	Bộ điện ON/OFF hoặc Tuyến tính, hành trình quay 90°
Van bướm	Bộ điện ON/OFF hoặc Tuyến tính, hành trình quay 90°
Van cổng, van cầu	Bộ điện tuyến tính, hành trình tuyến tính (Linear)

✅ Nếu van có hành trình quay (Rotary) → Chọn bộ điện góc quay 90°.
✅ Nếu van có hành trình tuyến tính (Linear) → Chọn bộ điện có trục đẩy tuyến tính.

2. Chọn chế độ điều khiển phù hợp

🔹 Bộ điện ON/OFF
✔ Điều khiển van đóng hoàn toàn hoặc mở hoàn toàn.
✔ Phù hợp với hệ thống cấp nước, khí nén, PCCC.

🔹 Bộ điện Tuyến tính (Modulating)
✔ Điều chỉnh góc mở van theo tín hiệu 4-20mA hoặc 0-10V.
✔ Dùng cho hệ thống điều tiết lưu lượng nước, hơi nóng, hóa chất.

📌 Lưu ý: Nếu hệ thống chỉ cần đóng/mở, chọn loại ON/OFF. Nếu cần điều chỉnh chính xác, chọn loại Tuyến tính.

3. Chọn mô-men xoắn phù hợp với van

🔍 Bộ điện phải có lực xoắn đủ lớn để đóng/mở van một cách trơn tru và ổn định.

Kích thước van	Mô-men xoắn yêu cầu (Nm)
DN25 – DN50	50 – 100 Nm
DN65 – DN100	100 – 300 Nm
DN125 – DN200	300 – 800 Nm
DN250 – DN300	800 – 2000 Nm

📌 Lưu ý:
✔ Chọn bộ điện có mô-men xoắn lớn hơn 20 – 30% so với yêu cầu để tránh quá tải.

4. Chọn điện áp phù hợp

🔍 Bộ điện có nhiều loại điện áp, cần chọn đúng loại để tránh hỏng hóc:

Điện áp	Ứng dụng
24VDC	An toàn cao, dùng cho hệ thống tự động nhỏ
110V / 220VAC	Phổ biến trong công nghiệp
380VAC	Dùng cho van kích thước lớn, công suất cao

📌 Lưu ý: Kiểm tra nguồn điện của hệ thống trước khi chọn mua.

5. Chọn tiêu chuẩn bảo vệ phù hợp với môi trường

🔍 Nếu lắp đặt bộ điện ở môi trường khắc nghiệt, cần chọn tiêu chuẩn bảo vệ IP phù hợp.

Môi trường làm việc	Tiêu chuẩn bảo vệ
Trong nhà, khô ráo	IP65
Ngoài trời, có bụi, ẩm	IP67
Môi trường hóa chất, ngập nước	IP68

📌 Lưu ý: Nếu lắp đặt ngoài trời, chọn bộ điện có vỏ nhôm sơn tĩnh điện hoặc vỏ inox để tăng độ bền.

6. Chọn loại kết nối phù hợp với van

🔍 Kiểm tra loại kết nối giữa bộ điện và van:
✔ Chuẩn ISO 5211: Phổ biến, lắp đặt dễ dàng với hầu hết van tiêu chuẩn.
✔ Kết nối đặc biệt: Nếu van có thiết kế riêng, cần kiểm tra phụ kiện kết nối.

📌 Lưu ý: Đảm bảo mặt bích của van và bộ điện tương thích nhau để tránh phải gia công lại.

7. Chọn thương hiệu uy tín, có bảo hành chính hãng

✅ Mua từ nhà phân phối chính hãng để đảm bảo chất lượng và bảo hành đầy đủ.
✅ Kiểm tra tem nhãn, CO-CQ, phiếu bảo hành để tránh hàng giả, hàng kém chất lượng.

KẾT LUẬN

🔹 Xác định loại van và chế độ điều khiển (ON/OFF hoặc Tuyến tính).
🔹 Chọn mô-men xoắn phù hợp với kích thước van.
🔹 Kiểm tra điện áp của hệ thống (24VDC, 220VAC, 380VAC).
🔹 Đảm bảo tiêu chuẩn bảo vệ IP phù hợp với môi trường làm việc.
🔹 Kiểm tra kết nối mặt bích để đảm bảo lắp đặt chính xác.
🔹 Mua hàng chính hãng để đảm bảo chất lượng và bảo hành.

📞 Cần tư vấn thêm? Liên hệ ngay để nhận báo giá và hỗ trợ kỹ thuật miễn phí! 🚀

---

QUY TRÌNH BẢO DƯỠNG, BẢO TRÌ BỘ ĐIỆN LẮP VAN

Bộ điện lắp van hoạt động liên tục trong thời gian dài, dễ bị ảnh hưởng bởi môi trường, bụi bẩn và hao mòn cơ học. Việc bảo trì định kỳ giúp tăng tuổi thọ thiết bị, đảm bảo vận hành ổn định, tránh hỏng hóc đột xuất.

Dưới đây là quy trình bảo trì, bảo dưỡng bộ điện lắp van đúng chuẩn.

1. Lịch bảo trì định kỳ

📌 Kiểm tra hàng tháng: Đánh giá nhanh tình trạng hoạt động.
📌 Bảo trì 6 tháng/lần: Kiểm tra và vệ sinh tổng thể.
📌 Bảo trì 12 tháng/lần: Kiểm tra chuyên sâu, thay thế linh kiện nếu cần.

2. Dụng cụ cần chuẩn bị

✔ Tua vít, cờ lê, mỏ lết.
✔ Máy đo điện áp, ampe kế.
✔ Dụng cụ vệ sinh (khăn lau, bàn chải mềm, dung dịch chống gỉ).
✔ Dầu bôi trơn chuyên dụng.

3. Quy trình bảo dưỡng bộ điện lắp van

Bước 1: Ngắt nguồn điện và tháo bộ điện

🔹 Tắt nguồn cấp điện để đảm bảo an toàn.
🔹 Tháo bộ điện khỏi van (nếu cần kiểm tra chi tiết).
🔹 Kiểm tra sơ bộ xem có dấu hiệu nứt, gãy, hỏng hóc trên vỏ ngoài không.

Bước 2: Kiểm tra kết nối điện và linh kiện bên trong

🔍 Kiểm tra dây điện:
✔ Đảm bảo dây điện không bị đứt, lỏng lẻo hay oxy hóa.
✔ Kiểm tra mức điện áp cấp đúng với thông số của bộ điện (24VDC, 220VAC, 380VAC).

🔍 Kiểm tra bo mạch điều khiển:
✔ Đảm bảo không có cháy chập, lỏng socket, linh kiện hỏng.
✔ Nếu thấy dấu hiệu bất thường, thay thế ngay.

🔍 Kiểm tra công tắc hành trình (Limit Switch):
✔ Xác nhận công tắc đóng/ngắt đúng vị trí để tránh van hoạt động quá mức.

Bước 3: Kiểm tra và bảo dưỡng mô-tơ điện

🔍 Kiểm tra tiếng ồn và nhiệt độ:
✔ Vận hành thử bộ điện, nếu có tiếng ồn lạ, rung mạnh hoặc nhiệt độ quá cao, cần kiểm tra động cơ.

🔍 Bôi trơn mô-tơ và bánh răng:
✔ Dùng dầu bôi trơn chuyên dụng để giảm ma sát và tăng tuổi thọ.

Bước 4: Kiểm tra vỏ ngoài và tiêu chuẩn bảo vệ

🔹 Kiểm tra vỏ bảo vệ IP65, IP67, IP68, đảm bảo không bị rò rỉ nước.
🔹 Nếu lắp đặt ngoài trời, cần kiểm tra lớp sơn hoặc gioăng chống nước.

Bước 5: Lắp lại và chạy thử

✔ Lắp lại bộ điện vào van, đảm bảo siết chặt các ốc vít.
✔ Cấp nguồn điện và chạy thử để kiểm tra hoạt động.
✔ Xác nhận bộ điện đóng/mở van đúng hành trình.

4. Lưu ý quan trọng khi bảo trì

⚠ Không dùng nước rửa bộ điện để tránh chập cháy.
⚠ Chỉ dùng dầu bôi trơn phù hợp, tránh dùng loại không chuyên dụng gây hỏng bánh răng.
⚠ Nếu phát hiện linh kiện hỏng, thay thế ngay để tránh ảnh hưởng đến toàn bộ hệ thống.

KẾT LUẬN

✅ Bảo trì định kỳ giúp bộ điện hoạt động ổn định, tăng tuổi thọ.
✅ Kiểm tra điện áp, mô-tơ, công tắc hành trình, kết nối dây điện thường xuyên.
✅ Bôi trơn bánh răng, kiểm tra vỏ ngoài và gioăng chống nước để tránh hỏng hóc.

📞 Cần hỗ trợ kỹ thuật? Liên hệ ngay để được tư vấn chi tiết! 🚀

---

NHỮNG SAI LẦM THƯỜNG GẶP KHI LẮP ĐẶT BỘ ĐIỆN LẮP VAN

Việc lắp đặt bộ điện lắp van không đúng kỹ thuật có thể dẫn đến nhiều vấn đề như: hoạt động không ổn định, hỏng hóc nhanh, gây mất an toàn và giảm tuổi thọ của thiết bị. Dưới đây là những sai lầm phổ biến khi lắp đặt bộ điện lắp van và cách khắc phục.

1. Chọn sai loại bộ điện so với van

🔍 Lỗi thường gặp:
✔ Chọn bộ điện có hành trình quay 90° cho van tuyến tính hoặc ngược lại.
✔ Chọn bộ điện có mô-men xoắn quá nhỏ hoặc quá lớn so với van.

✅ Cách khắc phục:
✔ Xác định chính xác loại van (van bi, van bướm, van cổng…) trước khi chọn bộ điện.
✔ Kiểm tra hành trình van (90°, 180° hay tuyến tính) để chọn bộ điện phù hợp.
✔ Tính toán mô-men xoắn cần thiết để bộ điện hoạt động hiệu quả.

2. Cấp nguồn điện không đúng

🔍 Lỗi thường gặp:
✔ Cấp sai điện áp (ví dụ: dùng 380V cho bộ điện 220V).
✔ Đấu dây nguồn sai cực, làm hỏng bo mạch.
✔ Không kiểm tra mức điện áp thực tế trước khi lắp đặt.

✅ Cách khắc phục:
✔ Xác định chính xác điện áp hoạt động của bộ điện (24VDC, 220VAC, 380VAC).
✔ Kiểm tra kỹ dây nguồn, cực điện trước khi kết nối.
✔ Sử dụng thiết bị đo điện để kiểm tra nguồn trước khi cấp điện.

3. Không kiểm tra kết nối cơ khí giữa van và bộ điện

🔍 Lỗi thường gặp:
✔ Gắn bộ điện vào van nhưng không kiểm tra khớp nối mặt bích.
✔ Dùng lực siết quá mạnh hoặc quá yếu, làm lệch trục van.
✔ Lắp sai vị trí, dẫn đến van không đóng/mở hết hành trình.

✅ Cách khắc phục:
✔ Kiểm tra tiêu chuẩn kết nối ISO 5211 để đảm bảo bộ điện và van tương thích.
✔ Siết chặt vừa đủ, không làm lệch trục khi lắp đặt.
✔ Đặt bộ điện đúng vị trí, kiểm tra hành trình trước khi vận hành.

4. Không kiểm tra công tắc hành trình (Limit Switch)

🔍 Lỗi thường gặp:
✔ Công tắc hành trình bị chỉnh sai, khiến van mở hoặc đóng quá mức.
✔ Không kiểm tra lại sau khi lắp đặt, dẫn đến van không đóng kín.

✅ Cách khắc phục:
✔ Kiểm tra độ chính xác của công tắc hành trình trước khi vận hành.
✔ Điều chỉnh lại nếu van đóng/mở không đúng vị trí.
✔ Chạy thử trước khi đưa vào hoạt động chính thức.

5. Lắp đặt bộ điện trong môi trường không phù hợp

🔍 Lỗi thường gặp:
✔ Lắp bộ điện ngoài trời mà không có vỏ bảo vệ hoặc không đạt chuẩn IP67/IP68.
✔ Để bộ điện tiếp xúc với hóa chất, nhiệt độ cao, dễ gây hỏng hóc.

✅ Cách khắc phục:
✔ Kiểm tra tiêu chuẩn chống nước và bụi (IP) của bộ điện trước khi lắp.
✔ Nếu lắp ngoài trời, cần có hộp bảo vệ hoặc chọn loại có IP67/IP68.
✔ Nếu làm việc trong môi trường hóa chất, chọn vỏ nhôm chống ăn mòn.

6. Không kiểm tra lại sau khi lắp đặt

🔍 Lỗi thường gặp:
✔ Không chạy thử trước khi đưa vào vận hành chính thức.
✔ Không kiểm tra các điểm kết nối cơ khí, điện, hành trình trước khi sử dụng.

✅ Cách khắc phục:
✔ Sau khi lắp đặt, chạy thử để kiểm tra bộ điện vận hành đúng không.
✔ Kiểm tra lại tất cả các ốc vít, kết nối điện, hành trình van.

KẾT LUẬN

🔹 Kiểm tra kỹ loại van và hành trình trước khi chọn bộ điện.
🔹 Xác định đúng điện áp nguồn để tránh hỏng bo mạch.
🔹 Lắp đặt chuẩn theo kết nối cơ khí, không làm lệch trục van.
🔹 Kiểm tra công tắc hành trình để van đóng/mở đúng.
🔹 Chọn đúng tiêu chuẩn bảo vệ (IP) nếu lắp ngoài trời hoặc môi trường khắc nghiệt.
🔹 Chạy thử và kiểm tra lại sau khi lắp đặt xong.

📞 Cần tư vấn hoặc hỗ trợ kỹ thuật? Liên hệ ngay! 🚀

---
