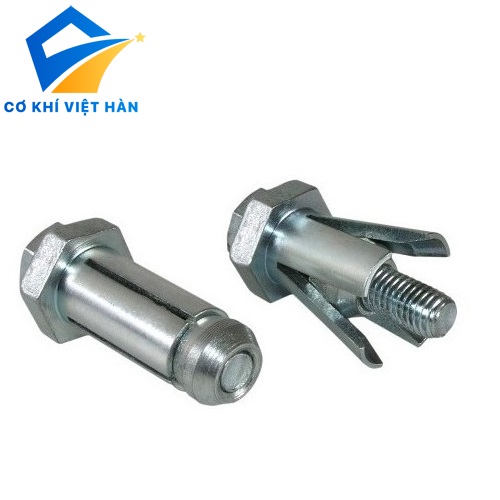

BU LÔNG NỞ DẦM – BU LÔNG NỞ HỘP

Bu lông nở dầm là gì

Bu lông nở dầm là một loại bu lông nở, hay còn gọi là bu lông nở hộp, tắc kê hộp được sản xuất từ chất liệu hợp kim thép cacbon hoặc hợp kim thép. Bu lông nở dầm được sử dụng để neo vào các biên dạng rỗng hình chữ nhật, hình vuông thậm chí hình tròn hoặc các bộ phận khác khó tiếp cận. Bu lông nở dầm thích hợp cho các trường hợp ứng dụng có vị trí lắp đặt chỉ có thể tiếp cận từ 1 phía, liên kết được tạo ra bằng việc siết chặt bu lông trong khi giữ. Phía bên trong, phần không tiếp cận được thì quả nở sẽ tác động lên áo nở cho phình ra khi tác động lực siết bu lông.

>> Tham khảo các loại bu lông inox

Với việc sử dụng bu lông nở dầm, chúng ta sẽ loại bỏ được việc hàn hoặc liên kết bằng các loại đai vừa thiếu thẩm mỹ lại thiếu an toàn.

Lưu ý: Việc lắp đặt bu lông nở dầm là không tháo ra lắp lại, chỉ sử dụng 1 lần, chính vì vậy chúng ta phải chuẩn bị thi công một cách kỹ lưỡng trước khi thi công. CHính ta cần tính toán cẩn thận về khả năng chịu lực của liên kết khi sử dụng bu lông nở dầm, không bao giờ được phép vượt quá tải trọng cho phép cũng như cần kiểm tra kỹ kết cấu trước khi lắp đặt.

Cấu tạo bu lông nở dầm

Bu lông nở dầm cầu tạo gồm có 3 phần

Bu lông có công dụng liên kết với quả nở qua đó làm áo nở xoè ra khi thi công, ngoài ra bu lông cũng là nhân tố chính trong chịu lực. Bu lông nằm bên trong áo nở, có công dụng như xương sống của nở.
Áo nở có thể chia ra làm 2 phần là phần cổ áo, có công dụng là cố định ko cho áo nở xoay khi lắp đặt, cũng như điểm tỳ định vị khi thi công. Phần thân áo nở có thể xoè ra dước tác dụng của quả nở khi thi công, giúp kéo 2 bề mặt lại gần nhau và định vị 2 bề mặt này một cách vững chắc. Áo nở cũng có khả năng chịu lực chính dưới sự hỗ trợ của bu lông nằm bên trong.
Quả nở có công dụng kéo cho áo nở xoè ra khi thi công, phần ren bên tỏng liên kết với bu lông bằng liên kết ren, phần bên ngoài quả nở hình côn tỳ lên áo nở giúp áo nở xoè ra khi lắp đặt.

Bu lông nở dầm hoạt động như thế nào

Trong một dự án xây dựng, việc kết nối vật liệu với các Phần kết cấu rỗng có thể là một quá trình tốn thời gian. Thông thường, việc làm như vậy đòi hỏi phải khoan hoặc hàn tại chỗ thông qua việc bắt vít, bắt bu lông hoặc chằng buộc để hoàn thành, điều này không chỉ cồng kềnh mà còn có thể dẫn đến một số kết quả khó coi. Đối với nhiều khách hàng, tính thẩm mỹ có thể quan trọng như độ chắc chắn hoặc tính kịp thời, nhưng hiện có một công cụ có thể tối đa hóa cả ba yếu tố đó: bu lông nở dầm khiêm tốn nhưng đầy sáng tạo.

Chìa khóa cho tính linh hoạt cũng như nhiều lợi ích và ứng dụng độc đáo của chúng là thiết kế của chúng. Mặc dù phức tạp hơn bu lông thông thường, nhưng đối với các kết cấu rỗng và các tình huống khác khi khả năng tiếp cận mặt đối diện của thép bị hạn chế, thiết kế của chúng giúp đơn giản hóa đáng kể quá trình kết nối.

Bu lông nở dầm bao gồm bốn thành phần chính. Áo nở, cổ áo nở nằm ngay bên dưới, thân dài được chia thành ba “vây” và quả nở nằm ở phía dưới. Khi một lỗ được khoan theo đường kính chính xác, bu lông nở dầm sẽ được lắp vào đó. Tiếp theo, tất cả những gì cần thiết là một cờ lê tiêu chuẩn để siết chặt, trong khi các bộ phận của bu lông làm phần còn lại. Khi bu-lông được siết chặt, quả nở dần dần được vặn ngày càng gần cổ áo nở hơn, ghim các bộ phận thép giữa nó và cổ áo nở. Khi di chuyển lên trên, các vây thân bung ra ngoài để chứa quả nở, tạo ra một khối chặn rộng giúp ngăn bu lông nở dầm di chuyển ra khỏi vị trí, cố định hai thành phần thép lại với nhau bằng một kết nối chắc chắn.

Bu lông nở dầm không chỉ tiết kiệm thời gian thông qua quy trình lắp đặt hợp lý và có một số lợi ích về mặt thẩm mỹ nhờ vẻ ngoài gọn gàng khi lắp đặt, chúng còn cho phép kết nối thép với thép liền mạch ở các bề mặt rỗng và các khu vực khác mà khả năng tiếp xúc bị hạn chế ở mặt sau của liên kết.

Ứng dụng của bu lông nở dầm

Dưới đây là hình ảnh minh hoạ cho một số trường hợp ứng dụng bu lông nở dầm để liên kết khi thi công:

Tại sao nên sử dụng bu lông nở dầm

Tính năng	Lợi thế	Lợi ích
Không cần tiếp xúc vào cả hai phía của liên kết	Liên kết có thể bị che khuất đối với các kết nối vào phần rỗng hoặc nơi khả năng tiếp xúc bị hạn chế	Không cần bắt vít hoặc buộc dây giúp giảm công việc chế tạo
Không cần khoan lỗ dung sai hoặc tarô	Các lỗ mới có thể được khoan nhanh chóng tại chỗ nếu có yêu cầu	Tính linh hoạt và giảm thời gian lắp đặt tại chỗ
Không cần dụng cụ đặc biệt – chỉ có hai cờ lê	Không cần thuê/mua thiết bị chuyên dụng hoặc không cần phải di chuyển xung quanh thiết bị nặng	Giảm chi phí lắp đặt và quản lý
Lắp đặt bằng lao động bán lành nghề	Kết nối có thể được thực hiện nhanh hơn nhiều mà không cần kỹ năng hoặc thiết bị đặc biệt	Giảm chi phí lao động và thuê
Chỉ nhìn thấy đầu mũ bu lông khi lắp đặt	Liên kết thẩm mỹ	Tính linh hoạt trong thiết kế kiến trúc
Chất lượng	Đã được chứng minh để sử dụng trong các ứng dụng chịu kéo và ma sát	Tin tưởng rằng kết nối sẽ hoạt động đúng như thiết kế
Hiệu suất tải cắt đặc biệt	Có thể sử dụng ít bu lông nở dầm hơn để tạo kết nối cắt	Tính linh hoạt trong thiết kế và có thể giảm chi phí

Phân loại bu lông nở dầm

Căn cứ theo loại chất liệu sản xuất mà có thể phân loại bu lông nở dầm thành các loại như dưới đây:

Bu lông nở dầm thép mạ điện phân được sử dụng trong những liên kết không yêu cầu khả năng chống ăn mòn cao, không yêu cầu tính thẩm mỹ quá cao. Ưu điểm của loại này là giá thành rẻ nhất trong các loại vật liệu.
Bu lông nở dầm thép mạ nhúng nóng được sử dụng ở những liên kết yêu cầu khả năng chống ăn mòn cao, tuổi thọ công trình dài. Ưu điểm của loại này là bền bỉ, chống ăn mòn tốt, nhưng giá cao hơn loại mạ kẽm điện phân.
Bu lông nở dầm Inox thép không gỉ có ưu điểm là chịu lực tốt, tính thẩm mỹ cao nhờ bề mặt sáng bóng của chất liệu inox với độ hoàn thiện cao. Nhược điểm của loại này đó là giá thành cao hơn loại làm bằng thép.

Căn cứ theo mũ bu lông thì chúng ta có thể phân loại bu lông nở dầm thành 4 loại như ảnh dưới đây:

Thông số kỹ thuật bu lông nở dầm

Dưới đây là bảng thông số của bu lông nở dầm, lưu ý: ngoài những thông số theo tiêu chuẩn, cơ khí Việt hàn cũng nhận đặt hàng sản xuất sản phẩm theo thông số yêu cầu của từng dự án, công trình khác nhau có thông số khác nhau.

Ưu điểm của bu lông nở dầm

Lắp đặt đơn giản

Thiết kế độc đáo của chúng có nghĩa là bu lông nở dầm có thể được lắp đặt dễ dàng bằng các công cụ cơ bản, giảm chi phí lao động và tiến độ dự án.

Liên kết bền bỉ

Vỏ áo nở đảm bảo kết nối được gia cố vượt xa kích thước của một bu lông thông thường, đồng thời hoàn thành kết nối đó thông qua cơ chế khép kín, nghĩa là các bộ phận hoạt động được ẩn khỏi tầm nhìn.

Tính linh hoạt

Thích hợp cho cả sử dụng trong nhà và ngoài trời, bu lông nở dầm lý tưởng cho nhiều ứng dụng khác nhau, bao gồm cầu, tòa nhà và lắp đặt công nghiệp, đặc biệt khi tính thẩm mỹ là ưu tiên hàng đầu.

Tiết kiệm thời gian và chi phí

Bu lông nở dầm loại bỏ nhu cầu về quy trình hàn tốn thời gian, giảm đáng kể chi phí lao động và tiến độ dự án. Chưa kể, chúng yêu cầu ít công cụ hơn và do đó ít chuyên môn hơn để cài đặt đúng cách.

An toàn nâng cao

Hàn có thể gây ra nhiều mối nguy hiểm về an toàn, chẳng hạn như tiếp xúc với khói và nguy cơ cháy. Với bu lông nở dầm, bạn có thể đảm bảo môi trường làm việc an toàn hơn cho nhóm của mình.

Lắp đặt không phá huỷ

Hàn có thể làm tổn hại đến tính toàn vẹn của kết cấu thép, dẫn đến những điểm yếu và lỗ hổng tiềm ẩn. bu lông nở dầm cung cấp giải pháp không phá hủy, bảo toàn tính toàn vẹn cấu trúc của các bộ phận thép của bạn.

Tính thẩm mỹ

Đối với một số dự án, vẻ ngoài liền mạch, mang tính thẩm mỹ là điều tối quan trọng. Để làm hài lòng các kiến trúc sư cũng như khách hàng, bu lông nở dầm mang đến vẻ ngoài đồng nhất, rất rõ ràng sau khi được lắp đặt.

Các bước lắp đặt bu lông nở dầm

Các bước lắp đặt bu lông nở dầm như ảnh dưới đây:

Lợi ích của bu lông nở dầm

Chỉ cần lắp đặt vào một phía của liên kết. Các liên kết có thể bị che khuất các phầnrỗng hoặc nơi tiếp cận bị hạn chế. Không cần bắt vít hoặc buộc dây, giảm yêu cầu chế tạo.

Không cần khoan sẵn lỗ. Các lỗ mới có thể được khoan nhanh chóng tại chỗ nếu cần, tăng tính linh hoạt và giảm thời gian lắp đặt tại chỗ.

Không cần công cụ đặc biệt cần thiết. Chỉ cần hai cờ lê, nghĩa là không cần thiết bị chuyên dụng, giảm chi phí lắp đặt và quản lý.

Không yêu cầu kỹ năng đặc biệt. Việc liên kết có thể được thực hiện nhanh chóng ngay cả với lao động bán lành nghề, giảm chi phí lao động và thuê mướn.

Về mặt thẩm mỹ. Chỉ có đầu đầu bu lông nở dầm bị nhô ra khi lắp đặt, mang lại sự linh hoạt hơn trong thiết kế kiến trúc.

Cần ít bu lông hơn để tạo kết nối cắt. Nhờ hiệu suất tải cắt vượt trội của bu lông nở dầm, cần ít kết nối hơn, mang lại sự linh hoạt hơn trong thiết kế cũng như có thể giảm chi phí.
