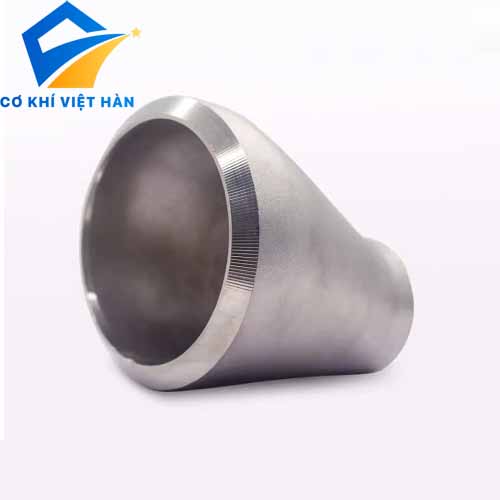

GIỚI THIỆU SẢN PHẨM CÔN LỆCH TÂM INOX

1. Côn lệch tâm inox là gì?

Côn lệch tâm inox (Eccentric Reducer) là một loại phụ kiện đường ống dùng để kết nối hai ống có đường kính khác nhau nhưng không đồng trục. Đặc điểm nổi bật của côn lệch tâm là đường tâm của hai đầu ống không thẳng hàng, giúp ngăn chặn hiện tượng đọng nước hoặc khí trong hệ thống.

✅ Ứng dụng chính:

• Hệ thống dẫn chất lỏng, hơi, khí trong ngành thực phẩm, hóa chất, dầu khí, xử lý nước.
• Được sử dụng nhiều trong hệ thống đường ống ngang, giúp dòng chảy không bị gián đoạn.

2. Cấu tạo và đặc điểm của côn lệch tâm inox

🔹 Cấu tạo:

• Có hai đầu với đường kính khác nhau, nhưng mép dưới phẳng, mép trên nghiêng, tạo ra độ lệch tâm.
• Được chế tạo từ inox không gỉ để đảm bảo độ bền và khả năng chịu ăn mòn cao.

🔹 Đặc điểm:
✔ Chống ăn mòn tốt, đặc biệt trong môi trường hóa chất và nước biển.
✔ Chịu được áp suất cao, đảm bảo an toàn cho hệ thống đường ống.
✔ Giảm thiểu rung động, tăng hiệu suất dòng chảy.
✔ Dễ hàn và lắp đặt, phù hợp với nhiều tiêu chuẩn đường ống khác nhau.

3. Chất liệu sản xuất côn lệch tâm inox

Loại inox	Đặc điểm	Ứng dụng phù hợp
Inox 201	Giá rẻ, độ bền trung bình, dễ bị ăn mòn	Hệ thống ít tiếp xúc hóa chất, nhiệt độ thấp
Inox 304	Chống gỉ tốt, độ bền cao, chịu được axit nhẹ	Thực phẩm, nước sạch, khí nén, hóa chất nhẹ
Inox 316	Chịu hóa chất mạnh, chống ăn mòn cực tốt	Hóa chất, dầu khí, nước biển, dược phẩm

⚠ Lưu ý: Nếu sử dụng trong môi trường có tính ăn mòn cao, nên chọn inox 304 hoặc inox 316 để đảm bảo tuổi thọ sản phẩm.

4. Ứng dụng của côn lệch tâm inox

🔹 Ngành công nghiệp thực phẩm & đồ uống: Dùng trong hệ thống dẫn nước, sữa, bia, rượu, nước giải khát.
🔹 Ngành hóa chất & dầu khí: Được sử dụng để tránh đọng khí trong các đường ống vận chuyển hóa chất.
🔹 Xử lý nước & môi trường: Ứng dụng trong các hệ thống xử lý nước thải, nước sinh hoạt.
🔹 Hệ thống HVAC (điều hòa, thông gió): Giúp giảm áp suất trong các hệ thống dẫn khí.

5. Ưu điểm của côn lệch tâm inox so với côn đồng tâm

Tiêu chí	Côn lệch tâm inox	Côn đồng tâm inox
Thiết kế	Mép dưới phẳng, mép trên nghiêng	Hai đầu thu tròn, đồng tâm
Ứng dụng	Đường ống ngang, ngăn đọng nước/khí	Đường ống thẳng đứng
Khả năng chống đọng nước/khí	Tốt	Không hiệu quả trong hệ thống ngang
Tính linh hoạt	Dễ lắp đặt, giảm áp suất đường ống	Tăng áp lực dòng chảy, phù hợp với hệ thống đứng

📌 Kết luận: Nếu hệ thống đường ống ngang, nên dùng côn lệch tâm inox để tránh đọng nước và khí, giúp hệ thống vận hành ổn định hơn.

6. Tiêu chuẩn sản xuất côn lệch tâm inox

🔎 Một số tiêu chuẩn phổ biến mà côn lệch tâm inox có thể đạt được:

• ASTM A403, ASTM A182 (Tiêu chuẩn Mỹ)
• JIS B2311, B2312 (Tiêu chuẩn Nhật Bản)
• DIN 2616 (Tiêu chuẩn Đức)
• ANSI B16.9 (Tiêu chuẩn đường ống áp suất cao)

📌 Lưu ý: Khi mua, nên yêu cầu chứng nhận CO, CQ để đảm bảo chất lượng sản phẩm.

7. Kích thước thông dụng của côn lệch tâm inox

Côn lệch tâm inox có nhiều kích thước khác nhau, thường được đo theo đường kính danh nghĩa (DN) và độ dày ống (SCH – Schedule).

Kích thước (DN)	Độ dày (SCH 10/20/40/80)
15x10mm	1.5 – 5.5mm
25x15mm	1.5 – 5.5mm
50x25mm	1.5 – 5.5mm
100x50mm	2 – 6mm
200x100mm	2 – 8mm
400x200mm	3 – 12mm

📌 Lưu ý: Kích thước có thể tùy chỉnh theo yêu cầu của hệ thống đường ống.

8. Cách chọn mua côn lệch tâm inox chất lượng

🔍 Kiểm tra trước khi mua:
✔ Chất liệu inox: Nên chọn inox 304 hoặc 316 để đảm bảo độ bền.
✔ Độ dày ống: Đảm bảo đúng tiêu chuẩn SCH của hệ thống.
✔ Bề mặt: Phải mịn, không có rỗ khí, không bị oxy hóa.
✔ Mối hàn: Phải chắc chắn, không có vết nứt, không bị rỗ.
✔ Chứng nhận chất lượng: CO, CQ đầy đủ.

🏭 Chọn nhà cung cấp uy tín:

• Có kinh nghiệm nhiều năm trong ngành inox.
• Cung cấp sản phẩm đạt chuẩn quốc tế.
• Hỗ trợ bảo hành và kiểm tra chất lượng trước khi giao hàng.

9. Tổng kết

🔹 Côn lệch tâm inox là phụ kiện quan trọng giúp giảm kích thước đường ống mà không gây đọng nước hoặc khí.
🔹 Được làm từ inox 304 hoặc 316, đảm bảo độ bền, chống gỉ sét và chịu áp suất cao.
🔹 Ứng dụng rộng rãi trong các hệ thống nước, hóa chất, thực phẩm, dầu khí, HVAC.
🔹 Cần chọn mua sản phẩm đạt tiêu chuẩn chất lượng (ASTM, JIS, DIN) và có chứng nhận CO, CQ.

👉 Chọn đúng côn lệch tâm inox sẽ giúp hệ thống đường ống vận hành trơn tru, bền bỉ và an toàn! 🚀

---

QUY TRÌNH LẮP ĐẶT CÔN LỆCH TÂM INOX

Côn lệch tâm inox là một phụ kiện quan trọng giúp kết nối hai ống có đường kính khác nhau trong hệ thống đường ống, đặc biệt trong các hệ thống yêu cầu tránh đọng nước hoặc khí. Để đảm bảo hiệu quả và an toàn khi sử dụng, quy trình lắp đặt cần được thực hiện đúng kỹ thuật.

1. Chuẩn bị trước khi lắp đặt

🔍 Kiểm tra sản phẩm và dụng cụ

Trước khi lắp đặt, cần chuẩn bị đầy đủ vật tư và kiểm tra kỹ các yếu tố sau:
✔ Kiểm tra côn lệch tâm inox:

• Xác nhận đúng kích thước, loại inox (304, 316, 201).
• Đảm bảo bề mặt sạch, không có rỗ khí, nứt hàn.

✔ Dụng cụ cần thiết:

• Máy hàn TIG/MMA
• Que hàn inox (308L cho inox 304, 316L cho inox 316)
• Máy cắt ống, máy mài
• Thước đo, bút đánh dấu
• Dụng cụ bảo hộ (găng tay, kính bảo hộ, mặt nạ hàn)

✔ Kiểm tra hệ thống đường ống:

• Làm sạch đường ống trước khi lắp đặt để tránh bụi bẩn, dầu mỡ.
• Kiểm tra áp suất hệ thống và độ dày ống có phù hợp với côn lệch tâm không.

2. Căn chỉnh và lắp đặt côn lệch tâm inox

📍 Xác định vị trí lắp đặt

• Côn lệch tâm inox có hai cách lắp đặt:
  • Mép thẳng hướng xuống → Dùng cho hệ thống thoát nước, tránh đọng nước.
  • Mép thẳng hướng lên → Dùng trong hệ thống hơi, khí để ngăn đọng khí.
• Đánh dấu vị trí trên đường ống để căn chỉnh chính xác.

📌 Cắt và làm sạch bề mặt đường ống

• Dùng máy cắt ống cắt theo đúng kích thước cần lắp đặt.
• Mài nhẵn bề mặt cắt, loại bỏ ba via để đảm bảo mối hàn chắc chắn.
• Dùng dung dịch tẩy dầu mỡ để làm sạch bề mặt tiếp xúc.

🔗 Lắp đặt côn lệch tâm vào đường ống

• Căn chỉnh đúng vị trí để đảm bảo đường tâm ống không bị lệch nhiều.
• Dùng kẹp gá để cố định côn trước khi hàn.

3. Hàn côn lệch tâm inox vào đường ống

🔥 Kỹ thuật hàn đúng chuẩn

• Phương pháp hàn: Sử dụng hàn TIG (hàn Argon) để đảm bảo mối hàn chắc chắn và thẩm mỹ.
• Que hàn inox phù hợp:
  • Inox 304 → Que hàn 308L
  • Inox 316 → Que hàn 316L
• Bảo vệ khí Argon: Dùng khí Argon để tránh oxy hóa mối hàn.

⚠ Lưu ý quan trọng khi hàn

• Hàn điểm trước để cố định vị trí, sau đó mới hàn kín.
• Hàn từ trong ra ngoài để đảm bảo mối hàn kín, không rò rỉ.
• Kiểm tra và sửa chữa ngay nếu phát hiện lỗ hổng hoặc rỗ khí.

4. Kiểm tra và nghiệm thu sau khi lắp đặt

🛠 Kiểm tra chất lượng mối hàn

• Kiểm tra bằng mắt thường để đảm bảo không có vết nứt, rỗ khí.
• Dùng dung dịch phát hiện rò rỉ hoặc thử nghiệm bằng nước để kiểm tra độ kín.

📏 Kiểm tra căn chỉnh đường ống

• Đảm bảo côn lệch tâm không bị lắp ngược chiều dòng chảy.
• Kiểm tra độ thẳng hàng của hệ thống đường ống để tránh áp suất không đều.

💦 Thử nghiệm áp suất hệ thống

• Thử nghiệm áp lực thủy lực (Hydrotest):
  • Áp dụng áp suất thử nghiệm 1.5 lần áp suất làm việc.
  • Giữ áp suất thử nghiệm trong 15-30 phút, kiểm tra rò rỉ.

5. Hoàn thiện và bảo trì sau lắp đặt

🎯 Hoàn thiện lắp đặt

• Làm sạch mối hàn bằng dung dịch tẩy mối hàn inox (passivation) để chống ăn mòn.
• Đánh bóng bề mặt để đảm bảo thẩm mỹ và tăng độ bền.

🛠 Bảo trì định kỳ

• Kiểm tra định kỳ: Kiểm tra mối hàn 6-12 tháng/lần để phát hiện hư hỏng sớm.
• Làm sạch bề mặt inox: Dùng dung dịch tẩy inox để tránh bám bẩn, gỉ sét.
• Kiểm tra áp suất hệ thống: Đảm bảo không có hiện tượng rò rỉ hoặc tụ khí.

Tóm tắt quy trình lắp đặt côn lệch tâm inox

✅ Chuẩn bị: Kiểm tra sản phẩm, dụng cụ, vệ sinh đường ống.
✅ Căn chỉnh: Xác định hướng lắp đặt phù hợp với dòng chảy.
✅ Cắt & làm sạch: Chuẩn bị đầu ống, tránh ba via và dầu mỡ.
✅ Hàn đúng kỹ thuật: Hàn TIG, dùng khí Argon, đảm bảo mối hàn kín.
✅ Kiểm tra & thử nghiệm: Kiểm tra rò rỉ, thử áp lực nước hoặc khí.
✅ Hoàn thiện & bảo trì: Tẩy mối hàn, kiểm tra định kỳ, đảm bảo tuổi thọ.

⚠ Lưu ý:

• Nếu hệ thống nước, lắp mép thẳng hướng xuống để tránh đọng nước.
• Nếu hệ thống hơi, khí, lắp mép thẳng hướng lên để tránh đọng khí.

👉 Lắp đặt đúng cách giúp hệ thống vận hành ổn định, tăng tuổi thọ và giảm chi phí bảo trì! 🚀

---

QUY TRÌNH BẢO TRÌ – BẢO DƯỠNG CÔN LỆCH TÂM INOX

Côn lệch tâm inox là một phụ kiện quan trọng trong hệ thống đường ống, giúp kết nối các đường ống có kích thước khác nhau và đảm bảo dòng chảy ổn định. Để duy trì hiệu suất làm việc và kéo dài tuổi thọ, cần thực hiện bảo trì, bảo dưỡng định kỳ.

1. Tại sao cần bảo trì côn lệch tâm inox?

✅ Ngăn chặn hư hỏng sớm: Hạn chế sự ăn mòn, rò rỉ hoặc hư hỏng do tác động của môi trường.
✅ Đảm bảo hiệu suất hệ thống: Giữ cho lưu lượng dòng chảy ổn định, không bị cặn bẩn làm tắc nghẽn.
✅ Tiết kiệm chi phí sửa chữa: Phát hiện lỗi kịp thời giúp tránh thay thế toàn bộ hệ thống đường ống.
✅ Đáp ứng tiêu chuẩn an toàn: Đặc biệt quan trọng trong ngành thực phẩm, hóa chất, dầu khí, nơi yêu cầu cao về vệ sinh và an toàn.

2. Chu kỳ bảo trì côn lệch tâm inox

🔹 Kiểm tra hàng tháng: Quan sát bề mặt ngoài, kiểm tra dấu hiệu rò rỉ hoặc ăn mòn.
🔹 Bảo dưỡng 6 tháng/lần: Vệ sinh côn lệch tâm và kiểm tra mối hàn, khớp nối.
🔹 Bảo trì định kỳ 12 tháng/lần: Kiểm tra áp suất, độ bền vật liệu và thử nghiệm rò rỉ toàn bộ hệ thống.

3. Quy trình bảo trì – bảo dưỡng côn lệch tâm inox

Bước 1: Kiểm tra tình trạng côn lệch tâm inox

🔍 Kiểm tra bề mặt bên ngoài

• Xem xét có vết nứt, rỗ khí hoặc ăn mòn không.
• Kiểm tra xem có dấu hiệu oxy hóa, gỉ sét (đối với inox 201) không.

🔍 Kiểm tra mối hàn và khớp nối

• Kiểm tra các mối hàn có bị nứt hay bong tróc không.
• Nếu có hiện tượng rò rỉ, cần hàn lại hoặc thay thế.

🔍 Kiểm tra dòng chảy và áp suất

• Đo lưu lượng nước/khí để đảm bảo không bị tắc nghẽn.
• Kiểm tra xem có hiện tượng tụ khí hoặc cặn bẩn làm giảm hiệu suất không.

Bước 2: Vệ sinh và làm sạch côn lệch tâm inox

🔹 Dụng cụ cần thiết:

• Dung dịch tẩy inox chuyên dụng (Passivation)
• Bàn chải mềm hoặc giẻ lau không xước
• Dung dịch tẩy cặn, chống gỉ (nếu sử dụng trong hệ thống nước cứng)

🔹 Cách vệ sinh:

• Dùng dung dịch tẩy inox để loại bỏ cặn bẩn, dầu mỡ.
• Đối với hệ thống hóa chất, súc rửa bằng nước sạch và dung dịch trung hòa.
• Nếu có cặn bám cứng đầu, dùng bàn chải mềm để làm sạch, tránh làm trầy xước.
• Xả sạch bằng nước áp lực cao để đảm bảo không còn hóa chất dư thừa.

Bước 3: Kiểm tra rò rỉ và thử nghiệm áp lực

🔹 Thử nghiệm bằng dung dịch kiểm tra rò rỉ

• Dùng dung dịch phát hiện rò rỉ (Leak Detection Solution) quét lên các mối hàn.
• Nếu có bong bóng xuất hiện, cần sửa chữa hoặc hàn lại.

🔹 Thử nghiệm áp suất thủy lực (Hydrotest)

• Duy trì áp suất thử nghiệm 1.5 lần áp suất làm việc trong 15-30 phút.
• Quan sát xem có giảm áp đột ngột hoặc rò rỉ không.

🔹 Kiểm tra khả năng chịu nhiệt và hóa chất

• Nếu sử dụng trong hệ thống nhiệt độ cao, kiểm tra độ giãn nở và khả năng chịu nhiệt của inox.
• Với hệ thống hóa chất, kiểm tra xem côn có bị ảnh hưởng bởi môi trường hóa chất mạnh hay không.

Bước 4: Xử lý và khắc phục sự cố (nếu có)

🔧 Xử lý ăn mòn và rỉ sét

• Nếu inox bị oxy hóa nhẹ, dùng dung dịch tẩy inox (Passivation) để phục hồi.
• Nếu có vết gỉ nặng, cần đánh bóng lại hoặc thay thế côn mới.

🔧 Hàn lại mối nối bị rò rỉ

• Dùng phương pháp hàn TIG với que hàn phù hợp (308L cho inox 304, 316L cho inox 316).
• Đảm bảo bảo vệ khí Argon để tránh oxy hóa mối hàn.

🔧 Thay thế côn nếu cần thiết

• Nếu côn bị biến dạng hoặc mài mòn quá mức, cần thay mới để đảm bảo an toàn.
• Chọn côn mới có chất liệu phù hợp với môi trường làm việc.

4. Một số lưu ý quan trọng khi bảo trì côn lệch tâm inox

⚠ Không sử dụng hóa chất tẩy rửa mạnh có chứa Clo (Cl) vì có thể gây ăn mòn inox.
⚠ Tránh dùng bàn chải kim loại cứng vì có thể làm xước bề mặt và gây ăn mòn nhanh hơn.
⚠ Luôn xả sạch sau khi vệ sinh để tránh tồn dư hóa chất gây hư hại hệ thống.
⚠ Đánh dấu thời gian bảo trì để có kế hoạch kiểm tra định kỳ, tránh sự cố bất ngờ.

5. Tổng kết quy trình bảo trì – bảo dưỡng côn lệch tâm inox

✅ Hàng tháng: Kiểm tra bề mặt, mối hàn, khớp nối.
✅ Mỗi 6 tháng: Vệ sinh côn lệch tâm bằng dung dịch chuyên dụng.
✅ Mỗi 12 tháng: Kiểm tra áp suất, thử nghiệm rò rỉ, xử lý ăn mòn.
✅ Xử lý sự cố kịp thời: Nếu phát hiện hư hỏng, cần khắc phục ngay để tránh ảnh hưởng đến hệ thống.

👉 Thực hiện bảo trì đúng cách giúp kéo dài tuổi thọ côn lệch tâm inox và đảm bảo an toàn cho hệ thống đường ống! 🚀

---
