ĐĨA LẮP SÀN GRATING HILTI X-FCM

GIẢI PHÁP LIÊN KẾT AN TOÀN, HIỆU QUẢ CHO MỌI CÔNG TRÌNH

CÔNG TY TNHH ĐẦU TƯ TM SẢN XUẤT VÀ XNK VIỆT HÀN
📍 100-B3 Nguyễn Cảnh Dị, KĐT Đại Kim, Hoàng Mai, Hà Nội
📞 Hotline: 0979 293 644
📧 Email: bulongviethan@gmail.com
🌐 Website: viethanfastener.com.vn

1. Giới thiệu chung

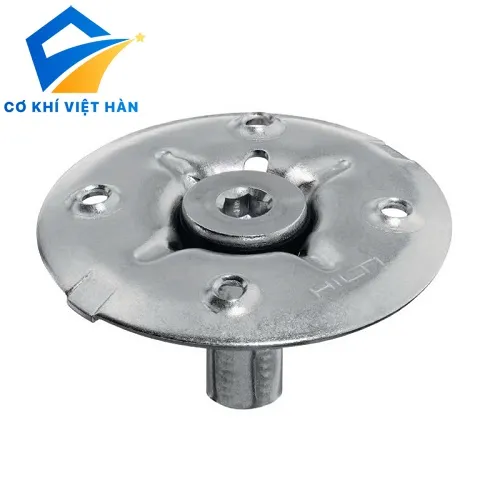

Đĩa lắp sàn grating Hilti X-FCM là giải pháp tối ưu được phát triển bởi Hilti – thương hiệu hàng đầu thế giới trong lĩnh vực công nghệ neo giữ và liên kết công nghiệp. Sản phẩm này được thiết kế để cố định các tấm sàn grating (lưới thép) lên kết cấu thép hoặc nhôm một cách chắc chắn, đảm bảo độ an toàn và hiệu quả trong các môi trường làm việc khắc nghiệt như nhà máy điện, hóa dầu, dàn khoan ngoài khơi hay nhà máy chế biến thực phẩm.

>> Tham khảo các loại bu lông inox TẠI ĐÂY

Sự ra đời của Hilti X-FCM đã thay thế phương pháp cố định truyền thống như kẹp grating hoặc hàn, giúp đơn giản hóa quy trình lắp đặt, tiết kiệm thời gian và chi phí, đồng thời giảm rủi ro tai nạn lao động.

2. Cấu tạo và vật liệu

Mỗi bộ đĩa lắp sàn grating Hilti X-FCM bao gồm ba phần chính:
– **Thân ren (Threaded Stem)**: làm từ thép carbon mạ kẽm, thép duplex hoặc inox 1.4404 (tùy dòng sản phẩm).
– **Đĩa ép (Disc)**: bề mặt thiết kế chống trượt, chống xoay, kích thước từ 44 mm đến 82 mm tùy phiên bản.
– **Vòng cao su (O-ring)**: làm từ polyurethane (màu đen) hoặc TPU (màu đỏ), giúp hấp thụ chấn động, rung lắc.

Tùy vào môi trường sử dụng, Hilti cung cấp các phiên bản đĩa với khả năng chống ăn mòn từ C1 đến C5 (theo tiêu chuẩn EN ISO 9223).

3. Phân loại sản phẩm

Dòng X-FCM có nhiều biến thể phục vụ các mục đích sử dụng khác nhau:

– **X-FCM (zinc plated)**: Dùng cho môi trường trong nhà, độ ăn mòn thấp.
– **X-FCM-F (duplex coated)**: Dùng ngoài trời, môi trường ăn mòn vừa.
– **X-FCM-R (stainless steel 1.4404)**: Dùng cho khu vực biển, thực phẩm, hóa chất.
– **X-FCM-R HL**: Tải trọng lớn, chịu được sóng biển và rung động mạnh.
– **X-FCM-F L / R L**: Đĩa lớn cho khe lưới rộng đến 60mm.
– **X-FCM-F NG / R NG**: Cho grating khe hẹp (13–22mm).

4. Ưu điểm vượt trội

– **Chống trượt, chống xoay**: Bề mặt đĩa được thiết kế nhám giúp chống trượt khi đi lại, đảm bảo an toàn.
– **Lắp đặt nhanh chóng**: Không cần hàn hay kẹp truyền thống, chỉ cần siết vít bằng dụng cụ Hilti.
– **Chịu tải cao**: Khả năng chịu tải kéo lên đến 3.6 kN và tải cắt đến 0.6 kN.
– **Tương thích linh hoạt**: Dùng được cho nhiều loại sàn grating: thép, inox, composite.
– **Thẩm mỹ và bền vững**: Chống ăn mòn cao, tuổi thọ lên tới 50 năm trong điều kiện lý tưởng.

5. Thông số kỹ thuật nổi bật

– Chiều cao đĩa: 4 mm
– Đường kính đĩa: 44 mm, 50 mm, 82 mm
– Đường kính thân: 10.3 mm
– Tải kéo (Nrec): 0.8 – 3.6 kN tùy dòng sản phẩm
– Lực siết mô-men: từ 5 Nm đến 20 Nm

6. Ứng dụng thực tế

a) Công nghiệp nặng

Sàn thao tác trong nhà máy thép, xi măng, nhiệt điện.

b) Ngành dầu khí – hóa chất

Dùng cho dàn khoan, bể chứa hóa chất, khu vực có ăn mòn cao.

c) Ngành thực phẩm – dược phẩm

Dòng inox dùng trong môi trường yêu cầu vệ sinh cao.

d) Công trình hạ tầng đô thị

Cầu vượt bộ hành, hầm kỹ thuật, hệ thống đường ống đô thị.

7. Dụng cụ đi kèm

– Máy siết: Hilti SF 4-A22, SF 6-A22, SBT 4-A22.
– Dụng cụ siết lực chuyên dụng: S-BT 1/4″ – 5Nm, X-BT 1/4″ – 8Nm, 20Nm.
– Phụ kiện: Adapter nối dài X-SEA-R 30 M8.

8. Hướng dẫn lắp đặt

Khoan lỗ hoặc bắt đinh vít đúng vị trí yêu cầu.
2. Đặt tấm grating lên vít đã gắn sẵn.
3. Gắn đĩa X-FCM vào thân ren và siết bằng lực phù hợp.
4. Kiểm tra lực siết bằng dụng cụ chuyên dụng.

9. Chứng nhận chất lượng

Hilti X-FCM đạt chứng chỉ của các tổ chức uy tín:
– ABS (Mỹ) – ngành hàng hải
– DNV (Na Uy) – ngành dầu khí
– Lloyd’s Register (Anh) – công trình biển
– RINA (Ý) – ngành đóng tàu

10. Mua sản phẩm chính hãng tại Việt Nam

CÔNG TY TNHH ĐẦU TƯ TM SẢN XUẤT VÀ XNK VIỆT HÀN tự hào là đơn vị phân phối chính thức các sản phẩm Hilti, bao gồm đĩa lắp sàn grating X-FCM tại thị trường Việt Nam.

Chúng tôi cung cấp giải pháp trọn gói từ sản phẩm, tư vấn kỹ thuật đến dụng cụ lắp đặt và dịch vụ hậu mãi.
