GIỚI THIỆU SẢN PHẨM CỔ LỒNG BÍCH INOX

1. CỔ LỒNG BÍCH INOX LÀ GÌ?

Cổ lồng bích inox (hay còn gọi là cổ hàn bích inox, flange neck inox) là một phụ kiện đường ống giúp kết nối bích mặt bích với đường ống một cách chắc chắn, đảm bảo độ kín cao. Sản phẩm này thường được sử dụng trong hệ thống dẫn nước, khí nén, dầu khí, thực phẩm, hóa chất nhờ khả năng chống ăn mòn tốt và chịu áp lực cao.

2. CẤU TẠO CỦA CỔ LỒNG BÍCH INOX

Cổ lồng bích inox có hai phần chính:

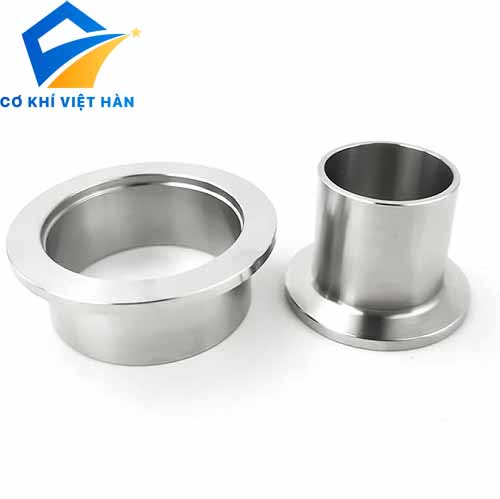

🔹 Phần cổ lồng (Stub End): Là đoạn ống inox có mặt vát để hàn vào đường ống.
🔹 Phần bích rời (Lap Joint Flange): Lắp lồng bên ngoài cổ inox để kết nối với hệ thống mặt bích.

👉 Ưu điểm của thiết kế này:
✔ Dễ tháo lắp: Chỉ cần thay thế mặt bích mà không cần cắt bỏ đường ống.
✔ Linh hoạt trong lắp đặt: Có thể xoay bích để căn chỉnh lỗ bắt bu lông.
✔ Giảm chi phí: Có thể sử dụng bích thép thay vì bích inox để tiết kiệm chi phí.

3. CHẤT LIỆU CỔ LỒNG BÍCH INOX

🔹 Inox 201: Giá rẻ, phù hợp với môi trường ít ăn mòn.
🔹 Inox 304: Chống gỉ tốt, dùng trong nước sạch, thực phẩm, hệ thống lạnh.
🔹 Inox 316: Chống ăn mòn cao, thích hợp cho hóa chất, nước biển, dầu khí.

👉 Gợi ý: Nếu yêu cầu độ bền cao và chống ăn mòn tốt, nên chọn inox 304 hoặc inox 316.

4. PHÂN LOẠI CỔ LỒNG BÍCH INOX

Cổ lồng bích inox được phân loại theo tiêu chuẩn và kích thước:

🔹 Theo tiêu chuẩn:
✔ JIS (Nhật Bản) – Phổ biến tại Việt Nam.
✔ ANSI (Mỹ) – Dùng trong hệ thống áp lực cao.
✔ DIN (Châu Âu) – Dùng trong các ngành công nghiệp tiêu chuẩn châu Âu.

🔹 Theo kích thước:
✔ Từ DN15 đến DN600 (1/2” – 24”).
✔ Độ dày phổ biến SCH10, SCH20, SCH40, SCH80.

5. ỨNG DỤNG CỦA CỔ LỒNG BÍCH INOX

🔹 Hệ thống cấp thoát nước trong các công trình dân dụng và công nghiệp.
🔹 Hệ thống đường ống hóa chất, dầu khí, nhà máy lọc dầu.
🔹 Ngành thực phẩm, dược phẩm, đảm bảo vệ sinh an toàn.
🔹 Hệ thống PCCC, khí nén, nồi hơi, lò hơi công nghiệp.

6. ƯU ĐIỂM CỦA CỔ LỒNG BÍCH INOX

✅ Chống ăn mòn tốt, chịu được hóa chất và môi trường khắc nghiệt.
✅ Lắp đặt linh hoạt, dễ căn chỉnh và tháo lắp.
✅ Kết nối chắc chắn, đảm bảo độ kín, chống rò rỉ tốt.
✅ Độ bền cao, không bị ảnh hưởng bởi nhiệt độ hay áp suất lớn.

🔹 KẾT LUẬN: Cổ lồng bích inox là một phụ kiện quan trọng trong hệ thống đường ống, giúp kết nối bích với ống một cách chắc chắn và linh hoạt. Với nhiều loại chất liệu và kích thước, nó phù hợp cho nhiều ngành công nghiệp khác nhau.

---

QUY TRÌNH LẮP ĐẶT CỔ LỒNG BÍCH INOX

Lắp đặt cổ lồng bích inox đúng kỹ thuật giúp đảm bảo hệ thống đường ống hoạt động ổn định, kín khít và an toàn. Dưới đây là quy trình chi tiết để thực hiện lắp đặt đúng cách.

1. CHUẨN BỊ DỤNG CỤ VÀ VẬT LIỆU

🔹 Dụng cụ cần thiết:
✔ Máy cắt ống inox.
✔ Máy hàn TIG/MIG và que hàn inox phù hợp.
✔ Cờ lê, mỏ lết để siết bu lông.
✔ Thước đo, ke góc, bút đánh dấu.

🔹 Vật liệu:
✔ Cổ lồng bích inox (Stub End & Lap Joint Flange).
✔ Đường ống inox tương thích.
✔ Gioăng làm kín (gasket) chịu nhiệt, chịu áp lực.
✔ Bu lông, đai ốc theo tiêu chuẩn mặt bích.

2. KIỂM TRA CHẤT LƯỢNG TRƯỚC KHI LẮP ĐẶT

🔹 Kiểm tra cổ lồng bích inox:
✔ Bề mặt inox phải sạch, không có rỗ khí, nứt, gỉ sét.
✔ Độ dày và kích thước đúng theo yêu cầu kỹ thuật.

🔹 Kiểm tra đường ống inox:
✔ Cắt đường ống đúng kích thước, mép cắt phẳng và nhẵn.
✔ Làm sạch bụi bẩn, dầu mỡ trên bề mặt ống.

🔹 Kiểm tra gioăng làm kín:
✔ Đảm bảo gioăng không bị rách, biến dạng.
✔ Chọn gioăng có khả năng chịu nhiệt và áp lực phù hợp.

3. TIẾN HÀNH LẮP ĐẶT

Bước 1: Hàn cổ lồng inox vào đường ống

🔹 Cách thực hiện:

1. Đưa cổ lồng (Stub End) vào đầu đường ống.
2. Cố định cổ lồng bằng kẹp để tránh bị lệch.
3. Tiến hành hàn bằng phương pháp TIG/MIG với khí bảo vệ Argon.
4. Sau khi hàn xong, làm sạch mối hàn và kiểm tra chất lượng.

🔹 Lưu ý:
✔ Chọn que hàn inox phù hợp (308L cho inox 304, 316L cho inox 316).
✔ Hàn đều tay, tránh cháy mối hàn hoặc rỗ khí.

Bước 2: Lắp mặt bích rời vào cổ lồng

🔹 Cách thực hiện:

1. Đưa bích rời (Lap Joint Flange) lồng vào cổ inox đã hàn.
2. Xoay bích để căn chỉnh vị trí lỗ bu lông phù hợp.
3. Đặt gioăng vào giữa hai mặt bích.

🔹 Lưu ý:
✔ Đảm bảo gioăng nằm đúng vị trí, không bị lệch.
✔ Không làm trầy xước bề mặt tiếp xúc để tránh rò rỉ.

Bước 3: Kết nối với mặt bích hệ thống

🔹 Cách thực hiện:

1. Lắp ghép cổ lồng bích inox với mặt bích hệ thống.
2. Đưa bu lông vào lỗ bích và siết chặt theo hình chữ X để phân bố lực đều.
3. Kiểm tra độ kín bằng mắt thường và thử áp lực.

🔹 Lưu ý:
✔ Không siết bu lông quá mạnh gây cong vênh mặt bích.
✔ Siết dần từng bu lông để đảm bảo lực đồng đều.

4. KIỂM TRA HOÀN THIỆN

🔹 Thử nghiệm kín khí hoặc kín nước:
✔ Nén khí hoặc bơm nước áp lực để kiểm tra rò rỉ.
✔ Nếu có rò rỉ, siết lại bu lông hoặc thay gioăng.

🔹 Kiểm tra độ chắc chắn:
✔ Đảm bảo mặt bích không bị lệch, vênh hoặc biến dạng.
✔ Mối hàn chắc chắn, không bị nứt hoặc rỗ khí.

5. HOÀN THÀNH VÀ VẬN HÀNH THỬ

✔ Kiểm tra toàn bộ hệ thống trước khi đưa vào vận hành.
✔ Để hệ thống nghỉ ít nhất 12-24 giờ để ổn định nhiệt độ.
✔ Vận hành thử với áp suất thấp trước khi sử dụng chính thức.

KẾT LUẬN

Lắp đặt cổ lồng bích inox đòi hỏi sự chính xác trong quá trình hàn, lắp ráp và kiểm tra. Nếu thực hiện đúng kỹ thuật, hệ thống sẽ có độ bền cao, chống rò rỉ và dễ bảo trì.

---

QUY TRÌNH BẢO DƯỠNG & BẢO TRÌ CỔ LỒNG BÍCH INOX

Cổ lồng bích inox là một phụ kiện quan trọng trong hệ thống đường ống, giúp kết nối các đoạn ống với nhau một cách chắc chắn. Việc bảo dưỡng định kỳ giúp tăng tuổi thọ, đảm bảo độ kín và hiệu suất hoạt động của hệ thống. Dưới đây là quy trình bảo trì bảo dưỡng chi tiết.

1. LẬP KẾ HOẠCH BẢO DƯỠNG

🔹 Chu kỳ kiểm tra:
✔ Hệ thống nước sạch: Kiểm tra mỗi 6 – 12 tháng.
✔ Hệ thống hóa chất, dầu khí: Kiểm tra mỗi 3 – 6 tháng.
✔ Hệ thống áp lực cao: Kiểm tra mỗi 1 – 3 tháng.

🔹 Dụng cụ cần chuẩn bị:
✔ Cờ lê, mỏ lết để tháo lắp bích.
✔ Máy đo áp suất, đồng hồ đo rò rỉ.
✔ Bàn chải sắt, dung dịch tẩy rửa inox.
✔ Gioăng thay thế, bu lông, đai ốc dự phòng.

2. KIỂM TRA ĐỊNH KỲ

Bước 1: Kiểm tra mối hàn và bề mặt inox

🔹 Cách thực hiện:
✔ Quan sát bằng mắt thường để phát hiện nứt, ăn mòn, rỗ khí trên cổ lồng inox.
✔ Dùng máy đo độ dày inox để kiểm tra mức độ hao mòn.
✔ Nếu phát hiện có dấu hiệu gỉ sét hoặc nứt, cần hàn lại hoặc thay thế.

Bước 2: Kiểm tra gioăng làm kín

🔹 Cách thực hiện:
✔ Tháo mặt bích để kiểm tra gioăng.
✔ Nếu gioăng bị biến dạng, cứng, nứt → thay gioăng mới.
✔ Vệ sinh bề mặt tiếp xúc của gioăng để đảm bảo độ kín.

Bước 3: Kiểm tra bu lông, đai ốc

🔹 Cách thực hiện:
✔ Kiểm tra độ siết chặt của bu lông, đai ốc.
✔ Nếu phát hiện bu lông bị lỏng hoặc gỉ sét → thay bu lông mới.
✔ Siết chặt bu lông theo hình chữ X để đảm bảo lực đều.

3. VỆ SINH & BẢO DƯỠNG

Bước 4: Vệ sinh bề mặt inox

🔹 Cách thực hiện:
✔ Dùng bàn chải sắt hoặc khăn mềm để làm sạch bụi bẩn, dầu mỡ.
✔ Sử dụng dung dịch tẩy rửa inox chuyên dụng để loại bỏ cặn bẩn và gỉ sét.
✔ Sau khi vệ sinh, lau khô để tránh nước đọng gây ăn mòn.

Bước 5: Bôi trơn bu lông & đai ốc

🔹 Cách thực hiện:
✔ Dùng mỡ bôi trơn chịu nhiệt để tránh rỉ sét và dễ tháo lắp sau này.
✔ Không sử dụng quá nhiều dầu mỡ để tránh bám bụi.

4. KIỂM TRA ÁP LỰC & CHẠY THỬ

Bước 6: Kiểm tra rò rỉ

🔹 Cách thực hiện:
✔ Dùng máy đo áp suất để kiểm tra độ kín của hệ thống.
✔ Nếu phát hiện rò rỉ, kiểm tra lại gioăng, mặt bích và bu lông.

Bước 7: Vận hành thử

🔹 Cách thực hiện:
✔ Cấp nước hoặc khí nén với áp suất thấp để kiểm tra hệ thống.
✔ Nếu không có dấu hiệu rò rỉ, tăng dần áp suất lên mức vận hành tiêu chuẩn.
✔ Quan sát ít nhất 24 giờ trước khi đưa vào hoạt động chính thức.

5. GHI CHÉP & LÊN KẾ HOẠCH BẢO TRÌ TIẾP THEO

🔹 Lập hồ sơ bảo trì, ghi lại tình trạng của cổ lồng bích, gioăng, bu lông.
🔹 Đánh dấu các vị trí cần kiểm tra lại trong lần bảo trì tiếp theo.
🔹 Nếu có dấu hiệu hỏng hóc nghiêm trọng → lên kế hoạch thay thế.

KẾT LUẬN

🔹 Bảo trì định kỳ cổ lồng bích inox giúp hệ thống hoạt động ổn định, tránh rò rỉ và kéo dài tuổi thọ thiết bị.
🔹 Các bước quan trọng: Kiểm tra – Vệ sinh – Kiểm tra rò rỉ – Vận hành thử.
🔹 Luôn sử dụng vật liệu inox chất lượng cao, gioăng phù hợp và bảo trì đúng chu kỳ.

---

KINH NGHIỆM CHỌN MUA CỔ LỒNG BÍCH INOX

Cổ lồng bích inox là phụ kiện quan trọng trong hệ thống đường ống, giúp kết nối ống với mặt bích một cách chắc chắn và linh hoạt. Chọn đúng loại cổ lồng bích inox không chỉ giúp hệ thống vận hành hiệu quả mà còn tiết kiệm chi phí và tăng tuổi thọ thiết bị. Dưới đây là những kinh nghiệm hữu ích khi mua cổ lồng bích inox.

1. CHỌN LOẠI INOX PHÙ HỢP

🔹 Inox 201: Giá rẻ, độ bền trung bình, phù hợp với môi trường không ăn mòn cao như hệ thống nước thông thường.
🔹 Inox 304: Chống gỉ tốt, độ bền cao, dùng trong nước sạch, thực phẩm, hệ thống lạnh.
🔹 Inox 316: Chống ăn mòn hóa chất, chịu nhiệt tốt, thích hợp với môi trường nước biển, hóa chất, dầu khí.

👉 Gợi ý: Nếu cần sử dụng lâu dài và chống ăn mòn tốt, nên chọn inox 304 hoặc inox 316 thay vì inox 201.

2. CHỌN ĐÚNG KÍCH THƯỚC & TIÊU CHUẨN

🔹 Kích thước phổ biến:
✔ Từ DN15 – DN600 (1/2” – 24”) tùy theo đường kính ống.
✔ Độ dày phổ biến: SCH10, SCH20, SCH40, SCH80 (tùy vào áp suất hệ thống).

🔹 Tiêu chuẩn kết nối mặt bích:
✔ JIS (Nhật Bản): Phổ biến tại Việt Nam.
✔ ANSI (Mỹ): Dùng trong hệ thống áp lực cao.
✔ DIN (Châu Âu): Thường dùng trong ngành công nghiệp châu Âu.

👉 Lưu ý: Chọn tiêu chuẩn phù hợp với mặt bích và hệ thống đường ống đang sử dụng để tránh lắp đặt sai lệch.

3. KIỂM TRA CHẤT LƯỢNG SẢN PHẨM

🔹 Bề mặt inox:
✔ Nhẵn mịn, không có vết nứt, rỗ khí, hay dấu hiệu gỉ sét.
✔ Dùng nam châm kiểm tra – nếu hút nhẹ hoặc không hút là inox chuẩn (inox 304 hoặc 316 ít bị hút nam châm).

🔹 Mối hàn & độ dày:
✔ Kiểm tra mối hàn chắc chắn, không bị rỗ, nứt.
✔ Độ dày inox đúng theo tiêu chuẩn (dùng thước đo độ dày nếu cần).

👉 Gợi ý: Nên mua sản phẩm có giấy kiểm định chất lượng (CO, CQ) để đảm bảo độ bền.

4. CHỌN ĐƠN VỊ CUNG CẤP UY TÍN

🔹 Nhà cung cấp có thương hiệu, có đầy đủ chứng nhận chất lượng.
🔹 Sản phẩm có bảo hành rõ ràng, hỗ trợ kỹ thuật khi lắp đặt.
🔹 Giá cả hợp lý, không nên mua sản phẩm quá rẻ vì có thể là inox kém chất lượng.

👉 Gợi ý: Nên mua ở các đơn vị chuyên cung cấp thiết bị inox công nghiệp để đảm bảo chất lượng.

5. XEM XÉT GIÁ THÀNH & CHÍNH SÁCH BẢO HÀNH

🔹 Giá của cổ lồng bích inox phụ thuộc vào:
✔ Chất liệu inox (inox 316 đắt hơn inox 304, inox 201 rẻ nhất).
✔ Tiêu chuẩn & độ dày (SCH40, SCH80 giá cao hơn SCH10).
✔ Thương hiệu & nguồn gốc sản phẩm.

🔹 Chính sách bảo hành:
✔ Nên chọn sản phẩm có bảo hành từ 6 tháng – 12 tháng.
✔ Có chính sách đổi trả nếu phát hiện lỗi kỹ thuật.

KẾT LUẬN

🔹 Chất liệu inox: Chọn inox 304 hoặc inox 316 nếu cần độ bền cao.
🔹 Kích thước & tiêu chuẩn: Đảm bảo phù hợp với hệ thống đường ống.
🔹 Chất lượng sản phẩm: Kiểm tra bề mặt, mối hàn, giấy tờ kiểm định.
🔹 Đơn vị cung cấp uy tín: Mua từ nhà phân phối có chứng nhận CO, CQ.
🔹 Giá thành & bảo hành: So sánh giá hợp lý, bảo hành rõ ràng.

---

NHỮNG SAI LẦM THƯỜNG GẶP KHI LẮP ĐẶT CỔ LỒNG BÍCH INOX

Lắp đặt cổ lồng bích inox đúng kỹ thuật giúp hệ thống đường ống hoạt động ổn định, tránh rò rỉ và tăng tuổi thọ thiết bị. Tuy nhiên, trong thực tế, nhiều người thường mắc phải các sai lầm dưới đây, gây ảnh hưởng đến hiệu suất của hệ thống.

1. CHỌN SAI LOẠI CỔ LỒNG BÍCH INOX

🔹 Sai lầm:
✔ Chọn inox 201 thay vì inox 304 hoặc inox 316 cho môi trường có hóa chất ăn mòn.
✔ Không xác định đúng tiêu chuẩn mặt bích (JIS, ANSI, DIN), dẫn đến không khớp với đường ống.
✔ Dùng cổ lồng bích quá mỏng (SCH10) cho hệ thống áp lực cao, dễ gây rò rỉ.

🔹 Cách khắc phục:
✔ Kiểm tra yêu cầu của hệ thống trước khi chọn mua.
✔ Dùng inox 304 hoặc 316 cho môi trường có độ ăn mòn cao.
✔ Đảm bảo kích thước, độ dày và tiêu chuẩn phù hợp với hệ thống đường ống.

2. HÀN CỔ LỒNG VÀO ỐNG KHÔNG ĐÚNG KỸ THUẬT

🔹 Sai lầm:
✔ Hàn không đúng phương pháp (dùng que hàn sai loại, mối hàn yếu).
✔ Mối hàn có rỗ khí, nứt hoặc không kín, gây rò rỉ áp suất.
✔ Không vệ sinh mối hàn sau khi hoàn thành, dễ bị oxy hóa.

🔹 Cách khắc phục:
✔ Dùng phương pháp hàn TIG/MIG với khí bảo vệ Argon để tránh rỗ khí.
✔ Chọn đúng loại que hàn inox (308L cho inox 304, 316L cho inox 316).
✔ Kiểm tra mối hàn bằng dung dịch kiểm tra rò rỉ hoặc siêu âm mối hàn.

3. LẮP RÁP MẶT BÍCH KHÔNG ĐÚNG CÁCH

🔹 Sai lầm:
✔ Lắp sai hướng hoặc lệch trục, làm mất cân bằng đường ống.
✔ Không căn chỉnh lỗ bu lông chính xác, khiến mặt bích bị méo hoặc hở.
✔ Đặt gioăng sai vị trí hoặc dùng gioăng kém chất lượng, gây rò rỉ.

🔹 Cách khắc phục:
✔ Căn chỉnh cổ lồng bích chính xác với đường ống.
✔ Đảm bảo gioăng nằm đúng vị trí, chọn gioăng chịu nhiệt & áp lực cao.
✔ Dùng thước đo kiểm tra độ thẳng hàng trước khi siết bu lông.

4. SIẾT BU LÔNG KHÔNG ĐỒNG ĐỀU

🔹 Sai lầm:
✔ Siết bu lông không theo thứ tự, gây vênh mặt bích.
✔ Siết quá chặt ở một bên, làm hỏng gioăng hoặc nứt mặt bích.
✔ Không kiểm tra lại độ siết sau khi lắp đặt xong.

🔹 Cách khắc phục:
✔ Siết bu lông theo hình chữ X để đảm bảo lực đều.
✔ Dùng cờ lê lực để siết đúng mô-men xoắn tiêu chuẩn.
✔ Sau khi lắp đặt, kiểm tra lại độ chặt của bu lông định kỳ.

5. KHÔNG KIỂM TRA RÒ RỈ SAU KHI LẮP ĐẶT

🔹 Sai lầm:
✔ Không kiểm tra áp suất sau khi lắp đặt, dẫn đến rò rỉ khi vận hành.
✔ Bỏ qua thử nghiệm kín khí hoặc kín nước trước khi đưa vào sử dụng.

🔹 Cách khắc phục:
✔ Thực hiện kiểm tra áp suất (nén khí hoặc bơm nước) trước khi vận hành chính thức.
✔ Nếu phát hiện rò rỉ, kiểm tra lại gioăng, mối hàn và bu lông để điều chỉnh.

6. KHÔNG BẢO TRÌ ĐỊNH KỲ

🔹 Sai lầm:
✔ Để cổ lồng bích inox tiếp xúc với môi trường hóa chất mà không bảo trì.
✔ Không kiểm tra gioăng, bu lông theo chu kỳ, dẫn đến rò rỉ theo thời gian.

🔹 Cách khắc phục:
✔ Bảo trì định kỳ 3 – 6 tháng/lần tùy vào môi trường sử dụng.
✔ Vệ sinh cổ lồng bích bằng dung dịch chống gỉ inox để giữ độ bền lâu dài.

KẾT LUẬN

🔹 Sai lầm phổ biến: Chọn sai vật liệu, hàn không đúng kỹ thuật, lắp sai cách, siết bu lông không đều, không kiểm tra rò rỉ và không bảo trì định kỳ.
🔹 Cách khắc phục: Sử dụng inox phù hợp, hàn chuẩn kỹ thuật, lắp đúng cách, kiểm tra rò rỉ và bảo trì định kỳ.

👉 Bạn cần tư vấn thêm về lắp đặt cổ lồng bích inox? Hãy liên hệ ngay để được hỗ trợ! 🚀

---

Mọi thông tin quý khách vui lòng liên hệ:

CÔNG TY TNHH ĐẦU TƯ TM SẢN XUẤT VÀ XNK VIỆT HÀN

Địa chỉ: 100-B3 Nguyễn Cảnh Dị, KĐT Đại Kim, Hoàng Mai, Hà Nội.

Điện thoại: 0917014816/0979293644

Email: cokhiviethan.hanoi@gmail.com / bulongviethan@gmail.com
