MẶT BÍCH INOX JIS 10K

1. Mặt Bích Inox Là Gì?

Mặt bích inox là một linh kiện cơ khí quan trọng được sử dụng trong hệ thống đường ống công nghiệp. Chúng có nhiệm vụ kết nối các đoạn ống, van, máy bơm hoặc các thiết bị khác lại với nhau để tạo thành một hệ thống hoàn chỉnh. Mặt bích inox giúp đảm bảo sự ổn định của đường ống, hạn chế rò rỉ và chịu được áp suất cao trong nhiều môi trường khác nhau.

>> Tham khảo các loại mặt bích inox TẠI ĐÂY

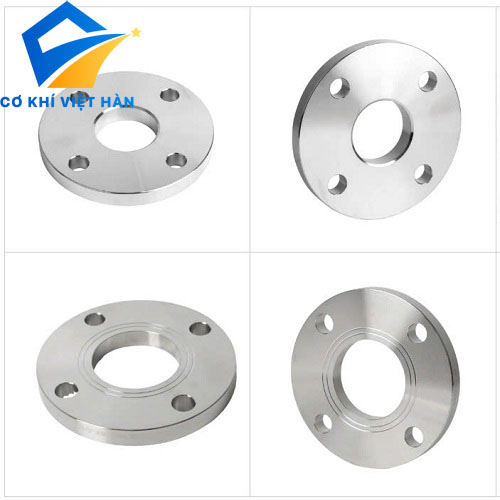

Mặt bích inox JIS 10K là loại mặt bích tuân theo tiêu chuẩn JIS (Japanese Industrial Standards) của Nhật Bản với mức áp suất tối đa là 10Kgf/cm² (tương đương 10 bar). Đây là loại mặt bích phổ biến trong các hệ thống đường ống nước, khí nén, dầu, hóa chất, thực phẩm và dược phẩm.

2. Cấu Tạo Và Nguyên Lý Hoạt Động

Cấu tạo của mặt bích inox JIS 10K

Mặt bích inox JIS 10K thường có các bộ phận sau:

• Thân mặt bích: Được gia công từ inox 304 hoặc 316, có độ bền cao và khả năng chống ăn mòn tốt.
• Lỗ bu lông: Được khoan theo tiêu chuẩn JIS để đảm bảo kết nối chắc chắn.
• Mặt tiếp xúc: Có thể là mặt phẳng (FF – Flat Face) hoặc mặt lồi (RF – Raised Face) giúp tạo độ kín khít khi lắp đặt.

Nguyên lý hoạt động

Mặt bích inox JIS 10K hoạt động theo nguyên lý siết chặt bằng bu lông và gioăng làm kín:

1. Đưa mặt bích vào vị trí cần kết nối trên đường ống hoặc thiết bị.
2. Đặt gioăng cao su hoặc PTFE vào giữa hai mặt bích để tạo độ kín.
3. Dùng bu lông siết chặt hai mặt bích lại với nhau, đảm bảo không có hiện tượng rò rỉ.
4. Khi cần tháo lắp hoặc bảo trì, chỉ cần nới lỏng bu lông mà không ảnh hưởng đến toàn bộ hệ thống.

3. Các Loại Mặt Bích Inox Phổ Biến Trên Thị Trường

Mặt bích inox có nhiều loại khác nhau, tùy theo tiêu chuẩn và mục đích sử dụng. Dưới đây là một số loại phổ biến:

• Mặt bích hàn cổ (Welding Neck Flange): Có cổ dài giúp phân bổ ứng suất đều, thích hợp cho hệ thống áp lực cao.
• Mặt bích hàn lồng (Slip-on Flange): Dễ lắp đặt, phù hợp cho các đường ống có áp suất trung bình.
• Mặt bích ren (Threaded Flange): Lắp đặt nhanh chóng mà không cần hàn, thường dùng cho đường ống nhỏ.
• Mặt bích mù (Blind Flange): Dùng để bịt kín đầu ống, chặn dòng chảy khi cần bảo trì.
• Mặt bích bọc cao su (Rubber Coated Flange): Dùng trong môi trường ăn mòn cao như nước biển hoặc hóa chất.

4. Ứng Dụng Của Mặt Bích Inox Trong Công Nghiệp

Mặt bích inox JIS 10K được sử dụng rộng rãi trong nhiều ngành công nghiệp:

• Ngành cấp thoát nước: Dùng trong các hệ thống ống dẫn nước sạch, nước thải.
• Ngành dầu khí: Kết nối các đường ống vận chuyển dầu, khí hóa lỏng.
• Ngành hóa chất: Dùng trong hệ thống xử lý hóa chất, axit nhờ khả năng chống ăn mòn tốt.
• Ngành thực phẩm và dược phẩm: Đáp ứng tiêu chuẩn vệ sinh, không gây ô nhiễm sản phẩm.
• Ngành đóng tàu: Sử dụng trong hệ thống ống nước biển và dẫn khí.

5. Cách Lắp Đặt Và Bảo Dưỡng Mặt Bích Inox

Cách lắp đặt mặt bích inox JIS 10K

1. Kiểm tra bề mặt mặt bích: Đảm bảo không có vết nứt hoặc vết bẩn có thể ảnh hưởng đến độ kín.
2. Đặt gioăng làm kín: Chọn loại gioăng phù hợp với môi trường sử dụng.
3. Căn chỉnh vị trí mặt bích: Hai mặt bích phải đồng tâm để tránh rò rỉ.
4. Lắp đặt bu lông và siết chặt theo trình tự chéo: Giúp phân bổ lực đều, tránh vênh hoặc cong vênh mặt bích.
5. Kiểm tra rò rỉ sau khi lắp đặt: Có thể sử dụng nước hoặc khí nén để kiểm tra.

Những sai lầm thường gặp khi lắp đặt

• Không kiểm tra bề mặt mặt bích trước khi lắp: Dẫn đến rò rỉ do vết bẩn hoặc gờ trên bề mặt.
• Siết bu lông không đều: Làm lệch mặt bích, ảnh hưởng đến độ kín.
• Chọn sai gioăng làm kín: Dẫn đến khả năng rò rỉ khi áp suất thay đổi.
• Không kiểm tra lại sau khi lắp đặt: Dễ xảy ra sự cố khi hệ thống vận hành.

6. Bảo Dưỡng Mặt Bích Inox Để Tăng Tuổi Thọ Và Hiệu Suất Sử Dụng

Các bước bảo dưỡng mặt bích inox

• Kiểm tra định kỳ: Xem xét tình trạng bề mặt, gioăng và bu lông.
• Làm sạch bề mặt inox: Dùng khăn mềm và dung dịch tẩy rửa nhẹ để tránh ăn mòn.
• Siết lại bu lông nếu cần: Đảm bảo lực siết đúng tiêu chuẩn.
• Bôi trơn ren bu lông: Giúp tháo lắp dễ dàng hơn khi cần bảo trì.
• Thay thế gioăng làm kín khi có dấu hiệu hư hỏng.

Một số lưu ý khi bảo trì

• Tránh sử dụng hóa chất mạnh: Có thể làm giảm tuổi thọ inox.
• Không để mặt bích tiếp xúc với nước đọng lâu ngày: Dễ gây ăn mòn.
• Bảo quản nơi khô ráo, tránh ẩm ướt khi không sử dụng.

Mặt bích inox JIS 10K là một trong những loại phụ kiện quan trọng trong hệ thống đường ống công nghiệp nhờ vào độ bền cao, khả năng chống ăn mòn tốt và dễ lắp đặt. Để đảm bảo hiệu suất sử dụng và tuổi thọ, việc lựa chọn loại mặt bích phù hợp, lắp đặt đúng cách và bảo trì định kỳ là vô cùng cần thiết. Hy vọng bài viết này giúp bạn hiểu rõ hơn về mặt bích inox JIS 10K và cách sử dụng hiệu quả!
