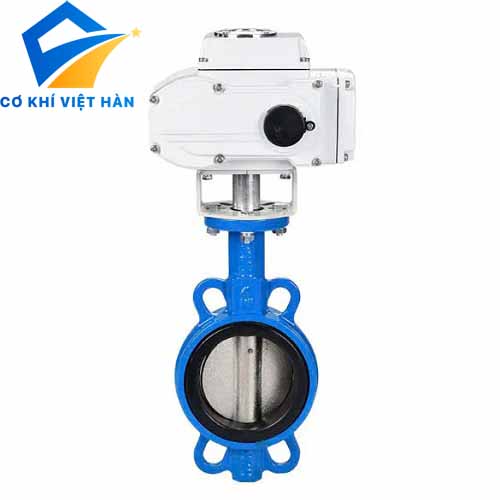

VAN BƯỚM LẮP ĐIỀU KHIỂN ĐIỆN THÂN GANG

GIỚI THIỆU SẢN PHẨM: VAN BƯỚM LẮP ĐIỀU KHIỂN ĐIỆN THÂN GANG

TỔNG QUAN VỀ VAN BƯỚM LẮP ĐIỀU KHIỂN ĐIỆN THÂN GANG

Van bướm lắp điều khiển điện thân gang là thiết bị quan trọng trong hệ thống đường ống, giúp kiểm soát dòng chảy của lưu chất một cách tự động bằng mô-tơ điện. Đây là giải pháp tối ưu cho các hệ thống yêu cầu vận hành nhanh chóng, chính xác và tiết kiệm nhân công.

Với thiết kế thân gang chắc chắn, van có khả năng chịu lực tốt, chống ăn mòn và phù hợp với nhiều môi trường làm việc khác nhau như cấp nước, xử lý nước thải, PCCC, hệ thống HVAC và các ngành công nghiệp khác.

CẤU TẠO CỦA VAN BƯỚM LẮP ĐIỀU KHIỂN ĐIỆN THÂN GANG

Van bướm điều khiển điện gồm hai phần chính:

Phần van bướm

Thân van: Làm từ gang cầu hoặc gang xám, phủ sơn epoxy chống gỉ.
Đĩa van (cánh bướm): Được làm bằng inox 304 hoặc inox 316, chống ăn mòn tốt.
Trục van: Thép không gỉ có độ cứng cao.
Gioăng làm kín: Làm từ EPDM hoặc PTFE giúp đảm bảo độ kín tuyệt đối.
Kiểu kết nối: Lắp bích dạng wafer hoặc lug, dễ dàng lắp đặt và thay thế.

Phần bộ điều khiển điện

Mô-tơ điện: Hoạt động với điện áp phổ biến 220V, 24V, 380V.
Bộ truyền động: Giúp chuyển đổi năng lượng điện thành chuyển động cơ học để đóng/mở van.
Công tắc hành trình: Giúp kiểm soát vị trí đóng/mở van chính xác.
Chế độ điều khiển: Có thể là dạng ON/OFF hoặc tuyến tính theo tín hiệu 4-20mA.
Cấp độ bảo vệ: IP67 chống bụi và chống nước, thích hợp cho môi trường khắc nghiệt.

NGUYÊN LÝ HOẠT ĐỘNG CỦA VAN BƯỚM ĐIỀU KHIỂN ĐIỆN

Khi cấp điện: Mô-tơ điện hoạt động, trục van xoay, làm cánh bướm quay theo góc từ 0 – 90 độ để mở dòng chảy.
Khi ngắt điện: Van có thể giữ nguyên vị trí hoặc quay về trạng thái đóng tùy theo thiết kế.
Điều khiển tuyến tính: Với tín hiệu 4-20mA, có thể điều chỉnh góc mở theo nhu cầu.

THÔNG SỐ KỸ THUẬT

Thương hiệu: Nhiều thương hiệu nổi tiếng như Wonil, Kitz, Haitima, Kosaplus…
Chất liệu thân van: Gang cầu, gang xám phủ sơn epoxy
Chất liệu đĩa van: Inox 304, inox 316
Chất liệu trục van: Thép không gỉ
Kiểu lắp: Lắp bích (Wafer, Lug)
Áp suất làm việc: PN10, PN16
Nhiệt độ làm việc: -10°C đến 120°C
Điện áp điều khiển: 220V, 24V, 380V
Dải kích thước: DN50 – DN600
Kiểu đóng mở: ON/OFF hoặc tuyến tính
Mức độ bảo vệ mô-tơ: IP67

ƯU ĐIỂM CỦA VAN BƯỚM LẮP ĐIỀU KHIỂN ĐIỆN THÂN GANG

✅ Tự động hóa hoàn toàn, tiết kiệm công sức vận hành.
✅ Vận hành ổn định, chính xác cao với bộ truyền động điện.
✅ Chất liệu bền bỉ, chống ăn mòn, phù hợp với nhiều môi trường khác nhau.
✅ Lắp đặt dễ dàng, kiểu lắp bích thông dụng.
✅ Tiết kiệm điện năng, mô-tơ hiệu suất cao.

ỨNG DỤNG CỦA VAN BƯỚM LẮP ĐIỀU KHIỂN ĐIỆN THÂN GANG

Van được sử dụng rộng rãi trong các lĩnh vực:

Hệ thống cấp nước, xử lý nước thải.
Ngành công nghiệp thực phẩm, hóa chất.
Hệ thống HVAC, điều hòa không khí.
Hệ thống PCCC.
Ngành dầu khí, gas, hơi nóng.

HƯỚNG DẪN LẮP ĐẶT VÀ BẢO TRÌ

Hướng dẫn lắp đặt

🔹 Kiểm tra thông số van và đường ống trước khi lắp đặt.
🔹 Định vị van đúng hướng, siết chặt bu lông để tránh rò rỉ.
🔹 Kết nối nguồn điện và kiểm tra sơ đồ đấu dây theo nhà sản xuất.
🔹 Chạy thử van để đảm bảo hoạt động bình thường.

Hướng dẫn bảo trì

🔸 Vệ sinh định kỳ để loại bỏ bụi bẩn và cặn bám.
🔸 Kiểm tra gioăng làm kín, bôi trơn trục van nếu cần.
🔸 Kiểm tra mô-tơ điện để đảm bảo không bị hỏng hóc.
🔸 Kiểm tra dây điện và kết nối để đảm bảo an toàn.

TẠI SAO NÊN CHỌN VAN BƯỚM LẮP ĐIỀU KHIỂN ĐIỆN THÂN GANG?

✔ Thương hiệu uy tín, chất lượng cao.
✔ Hoạt động bền bỉ, tiết kiệm chi phí bảo trì.
✔ Lắp đặt dễ dàng, phù hợp với nhiều ứng dụng.
✔ Giá cả cạnh tranh, hỗ trợ kỹ thuật tốt.

SỰ CỐ THƯỜNG GẶP VÀ CÁCH KHẮC PHỤC

Van không đóng/mở được

Nguyên nhân: Lỗi nguồn điện, hỏng bộ điều khiển, trục van kẹt do cặn bẩn.
Cách khắc phục: Kiểm tra nguồn điện, vệ sinh trục van, thay bộ điều khiển nếu cần.
