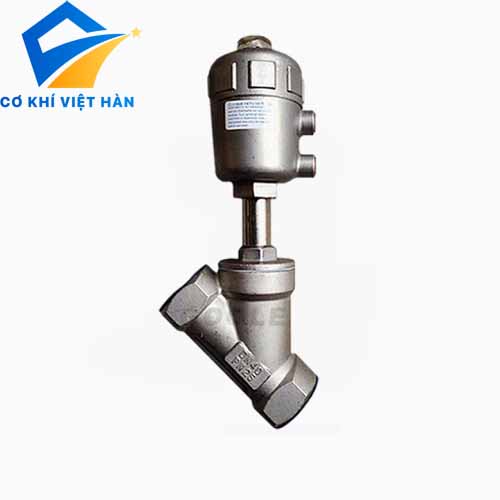

GIỚI THIỆU SẢN PHẨM VAN Y XIÊN ĐIỀU KHIỂN KHÍ NÉN

1. Van Y xiên điều khiển khí nén là gì?
🔹 Van Y xiên điều khiển khí nén (Angle Seat Pneumatic Valve) là dòng van đóng/mở nhanh, sử dụng khí nén để điều khiển trục van nâng lên hoặc hạ xuống, điều tiết dòng chảy của lưu chất.
🔹 Thiết kế góc xiên 45° giúp giảm áp lực và tăng lưu lượng dòng chảy so với các loại van thông thường.
🔹 Chất liệu inox 304 hoặc inox 316 giúp chống ăn mòn, chịu nhiệt và áp suất cao, phù hợp với nhiều ngành công nghiệp.
2. Cấu tạo của van Y xiên điều khiển khí nén
Van bao gồm các bộ phận chính sau:
✔ Thân van: Làm từ inox 304 hoặc inox 316, chống ăn mòn, bền bỉ với nhiều loại hóa chất.
✔ Trục van (Ty van): Thép không gỉ, thiết kế chắc chắn giúp truyền động nhanh và chính xác.
✔ Màng chắn PTFE (Teflon): Chống rò rỉ, chịu nhiệt tốt.
✔ Bộ truyền động khí nén: Điều khiển trục van nâng lên/hạ xuống để đóng/mở van.
✔ Lò xo trợ lực: Giúp van đóng kín khi mất khí nén.
✔ Kết nối: Dạng ren hoặc mặt bích tùy theo yêu cầu lắp đặt.
📌 Có hai dạng điều khiển phổ biến:
- Tác động đơn (Single-acting): Van tự động đóng khi mất khí nén.
- Tác động kép (Double-acting): Van cần khí nén để mở và đóng.
3. Nguyên lý hoạt động của van Y xiên khí nén
🚀 Khi cấp khí nén vào bộ truyền động:
✅ Áp lực khí đẩy trục van lên, giúp van mở và cho lưu chất đi qua.
✅ Khi ngừng cấp khí nén (hoặc cấp khí đảo chiều đối với tác động kép), lò xo hồi đẩy trục van xuống, van đóng lại.
🔹 Ưu điểm so với van điện từ:
✔ Mở/đóng nhanh hơn, không bị ảnh hưởng bởi nhiệt độ cao.
✔ Không bị cháy cuộn dây như van điện từ khi sử dụng lâu.
4. Ưu điểm của van Y xiên điều khiển khí nén
✅ Đóng mở nhanh chóng, chỉ mất 0.1 – 0.5 giây.
✅ Lưu lượng lớn hơn 30 – 40% so với van thông thường nhờ thiết kế góc xiên 45°.
✅ Độ bền cao, ít bảo trì, phù hợp với môi trường hóa chất, hơi nóng, nước sạch, khí nén.
✅ Hoạt động ổn định ngay cả khi có áp suất cao hoặc nhiệt độ cao (lên đến 180°C).
✅ Chống rò rỉ tuyệt đối nhờ màng PTFE và gioăng làm kín cao cấp.
5. Ứng dụng của van Y xiên điều khiển khí nén
🔹 Hệ thống hơi nóng & khí nén: Dùng trong các nhà máy dệt, may, sản xuất thực phẩm.
🔹 Ngành dược phẩm & thực phẩm: Đáp ứng tiêu chuẩn vệ sinh, dùng trong dây chuyền sản xuất bia, nước giải khát.
🔹 Ngành hóa chất: Kiểm soát dòng chảy của axit, bazơ, dung môi công nghiệp.
🔹 Hệ thống xử lý nước: Kiểm soát lưu lượng nước trong các nhà máy xử lý nước thải, hệ thống lọc nước.
🔹 Dây chuyền tự động hóa: Ứng dụng trong các hệ thống điều khiển tự động nhờ khả năng đóng/mở nhanh.
6. Thông số kỹ thuật của van Y xiên điều khiển khí nén
| Thông số | Giá trị |
| Chất liệu thân | Inox 304, Inox 316 |
| Ty van | Inox 304, Inox 316 |
| Màng chắn | PTFE (Teflon) |
| Kết nối | Ren BSP, NPT / Mặt bích |
| Áp suất làm việc | PN16, PN25, PN40 |
| Nhiệt độ làm việc | -10°C đến 180°C |
| Cơ chế hoạt động | Tác động đơn / tác động kép |
| Thời gian đóng mở | 0.1 – 0.5 giây |
| Ứng dụng | Hơi nóng, khí nén, nước, hóa chất |
🔹 Van Y xiên điều khiển khí nén là lựa chọn tối ưu cho các hệ thống hơi nóng, khí nén, hóa chất và thực phẩm, giúp đóng mở nhanh, chịu nhiệt cao, tuổi thọ bền bỉ.
🔹 Thiết kế góc xiên 45° giúp tối ưu dòng chảy, giảm áp lực, tăng hiệu suất vận hành.
🔹 Có thể lựa chọn tác động đơn hoặc kép tùy theo nhu cầu sử dụng.
🚀 Lựa chọn van Y xiên inox giúp hệ thống vận hành hiệu quả, giảm chi phí bảo trì và tăng độ bền cho thiết bị!
HƯỚNG DẪN LẮP ĐẶT VAN Y XIÊN ĐIỀU KHIỂN KHÍ NÉN ĐÚNG KỸ THUẬT
1. Chuẩn bị trước khi lắp đặt
🔹 Kiểm tra thiết bị
✅ Đảm bảo van Y xiên không bị móp méo, trầy xước hoặc rò rỉ.
✅ Kiểm tra kích thước ren hoặc mặt bích có phù hợp với đường ống không.
✅ Xác định hướng dòng chảy theo mũi tên trên thân van.
✅ Kiểm tra bộ truyền động khí nén hoạt động trơn tru, không bị kẹt.
🔹 Chuẩn bị dụng cụ
🔧 Cờ lê, mỏ lết, keo hoặc băng tan (đối với kết nối ren).
🔩 Bu lông, gioăng làm kín (đối với kết nối mặt bích).
🔧 Máy nén khí, dây khí nén, van điện từ (nếu cần).
🔹 Đảm bảo điều kiện làm việc
✅ Hệ thống đường ống phải sạch, không chứa cặn bẩn hoặc dầu mỡ.
✅ Đảm bảo áp suất khí nén đúng tiêu chuẩn (thường từ 3 – 8 bar).
✅ Ngắt nguồn khí nén trước khi lắp đặt.
2. Cách lắp đặt van Y xiên điều khiển khí nén
🔹 Bước 1: Xác định vị trí lắp đặt
📌 Lắp van theo hướng dòng chảy của hệ thống (theo mũi tên trên thân van).
📌 Để khoảng trống đủ rộng để bảo trì và kiểm tra van sau này.
🔹 Lắp theo phương thẳng đứng hoặc ngang (tùy thiết kế hệ thống), tránh lắp úp xuống.
🔹 Bước 2: Kết nối van với đường ống
- Đối với kết nối ren:
✔ Quấn băng tan quanh ren để đảm bảo kín khít.
✔ Dùng mỏ lết siết chặt, tránh siết quá mạnh làm hỏng ren. - Đối với kết nối mặt bích:
✔ Đặt gioăng làm kín giữa mặt bích van và đường ống.
✔ Căn chỉnh lỗ bulông khớp nhau, rồi siết chặt đối xứng để tránh lệch.
🔹 Bước 3: Kết nối bộ điều khiển khí nén
✅ Gắn dây khí nén vào cổng khí trên bộ truyền động (theo hướng dẫn từ nhà sản xuất).
✅ Nếu dùng van điện từ, đấu dây vào hệ thống điều khiển khí nén.
✅ Đảm bảo dây khí không bị gấp khúc hoặc rò rỉ.
3. Kiểm tra sau khi lắp đặt
🔹 Kiểm tra kết nối khí nén
✅ Cấp khí nén từ từ, kiểm tra van có hoạt động đóng/mở đúng không.
✅ Kiểm tra rò rỉ khí tại các đầu nối.
🔹 Kiểm tra lưu chất
✅ Cấp thử nước, hơi nóng hoặc khí nén qua van để kiểm tra lưu lượng và độ kín.
✅ Nếu có rò rỉ, kiểm tra lại gioăng hoặc ren.
4. Lưu ý quan trọng khi lắp đặt
⚠ Không lắp van ngược chiều dòng chảy, sẽ gây giảm hiệu suất.
⚠ Không siết quá chặt các đầu ren, có thể làm hỏng ren hoặc vỡ thân van.
⚠ Đảm bảo áp suất khí nén phù hợp, tránh quá áp gây hỏng bộ truyền động.
⚠ Bảo trì định kỳ: Vệ sinh lưới lọc, kiểm tra màng chắn PTFE để kéo dài tuổi thọ van.
🔹 Lắp đặt van Y xiên điều khiển khí nén đúng cách giúp hệ thống hoạt động trơn tru, không rò rỉ, đảm bảo tuổi thọ dài lâu.
🔹 Quan trọng nhất là kiểm tra hướng lắp đặt, kết nối khí nén và kiểm tra rò rỉ sau khi lắp đặt.
🔹 Tuân thủ các bước trên sẽ giúp tối ưu hiệu suất vận hành và giảm chi phí bảo trì! 🚀
