Thanh ren inox (ty ren inox) là gì? Cấu tạo, phân loại và ứng dụng trong PCCC – HVAC – kết cấu

🧭 Giới thiệu

Trong mọi hệ treo ống PCCC, ống HVAC, máng cáp, ống gió, khung trần kỹ thuật, chi tiết chịu lực chính thường không phải là bu lông, mà là thanh ren inox (ty ren inox):

• Treo giá đỡ ống, giá đỡ máng cáp, khung ống gió từ trần bê tông

• Kết nối với tắc kê nở inox, Ubolt inox, đai treo inox, đai ôm inox, pát C

• Chịu lực kéo, lực nén dọc trục ổn định trong thời gian dài

So với ty ren thép mạ, thanh ren inox 304/316:

• Chống rỉ tốt trong tầng hầm, trần ẩm, ngoài trời, ven biển

• Không lo bong mạ, rỉ chảy xuống ống và thiết bị

• Tuổi thọ cao, ít cần bảo trì

---

1. Thanh ren inox là gì?

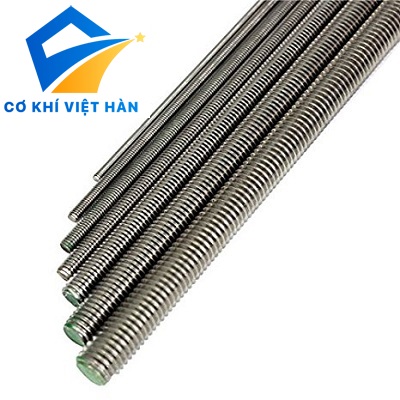

Thanh ren inox (inox threaded rod / ty ren inox) là thanh inox:

• Có ren suốt toàn thân hoặc gần suốt

• Ren hệ mét (M6, M8, M10, M12, M16…)

• Dùng kết hợp với đai ốc inox, long đen inox, Ubolt inox, đai treo inox, tắc kê nở inox để treo – đỡ – liên kết kết cấu.

Thanh ren inox thường được cắt theo:

• Thanh 1 m, 2 m, 3 m

• Hoặc cắt lẻ theo kích thước yêu cầu trên công trình

>>>Tham khảo thêm các sản phảm inox:

Bu lông Inox Việt Hàn

Thanh ren – Ty ren Inox Việt Hàn

Xích inox các loại Việt Hàn

Long đen inox Việt Hàn

Êcu – Đai ốc inox

---

2. Cấu tạo và thông số cơ bản

Một thanh ren inox tiêu chuẩn gồm:

Đặc điểm:

• Bề mặt có ren liên tục, dễ bắt đai ốc, cùm, pát treo ở mọi vị trí

• Chịu lực kéo – nén dọc trục, không chịu uốn như thép hình

---

3. Phân loại thanh ren inox

3.1. Phân loại theo mác inox

1. Thanh ren inox 201

• Chống rỉ ở mức vừa phải

• Dùng trong môi trường khô, ít ẩm, nội thất, khu vực không tiếp xúc nước

2. Thanh ren inox 304

• Dùng nhiều nhất trong PCCC, HVAC, cấp thoát nước, trần kỹ thuật

• Chống rỉ tốt trong môi trường ẩm, mưa, hơi nước

3. Thanh ren inox 316/316L

• Chống ăn mòn rất tốt trong nước mặn, ven biển, khu xử lý nước, hóa chất nhẹ

• Phù hợp công trình yêu cầu tuổi thọ cao, tiêu chuẩn cao về chống ăn mòn

---

3.2. Phân loại theo đường kính ren

Các size thông dụng:

• M6 – M8 – M10 – M12 – M16

• Một số ứng dụng đặc biệt dùng M20, M24 theo thiết kế

Lựa chọn phụ thuộc:

• Tải trọng treo (khối lượng ống, máng, thiết bị)

• Khoảng cách giá treo và tiêu chuẩn thiết kế

---

3.3. Phân loại theo chiều dài

• Thanh tiêu chuẩn 1 m, 2 m, 3 m

• Có thể cắt lẻ theo chiều dài yêu cầu cho từng điểm treo

Trên công trình:

• Thường cắt ty ren dài hơn khoảng cách trần – giá đỡ một đoạn để lắp phụ kiện, đai ốc, long đen.

---

4. Hệ phụ kiện đi cùng thanh ren inox

Thanh ren inox thường kết hợp với:

• Tắc kê nở inox (nở ống, nở đạn) để neo vào bê tông

• Đai treo inox, đai ôm inox, Ubolt inox để ôm ống

• Pát treo, thanh C, giá đỡ

• Bu lông inox, đai ốc inox, long đen inox

Bộ hoàn chỉnh thường gồm:

1. Tắc kê nở inox gắn vào bê tông

2. Ty ren inox vặn vào tắc kê

3. Long đen inox + đai ốc inox để khóa vị trí trên dưới

4. Đai treo inox / Ubolt inox / thanh C kẹp ống hoặc máng

---

5. Ứng dụng thanh ren inox trong công trình

5.1. Treo ống PCCC, ống HVAC, ống nước

• Thanh ren inox là trụ treo chính cho:

  • Giá treo ống PCCC

  • Đai treo inox, đai ôm inox, Ubolt inox

  • Giá đỡ ống nước lạnh, nước nóng, ống ngưng

• Ty ren chịu lực kéo dọc trục từ trần bê tông xuống giá đỡ

Ưu điểm:

• Với inox 304/316, ty ren không rỉ, không lo bong mạ khi ẩm hoặc ngập nước tạm thời.

---

5.2. Treo máng cáp, thang cáp, khay cáp

• Treo thanh C, khung treo máng cáp từ trần bằng ty ren inox

• Liên kết với buloong – đai ốc inox, pát treo, tắc kê nở inox

Hệ thống máng cáp ngoài trời, tầng hầm ẩm:

• Ty ren inox giúp hệ thống ổn định, không rỉ chảy xuống máng cáp, tủ điện.

---

5.3. Treo ống gió, khung trần kỹ thuật

• Treo khung giá đỡ ống gió, ống thông gió, các hộp gió

• Kết hợp với thanh C, giá treo chữ L, chữ Z bằng bu lông inox

Lợi ích:

• Dễ điều chỉnh cao độ bằng cách vặn đai ốc lên xuống trên thanh ren

• Phù hợp thi công trần kỹ thuật phức tạp.

---

5.4. Treo thiết bị, tủ điện, khung phụ

• Treo tủ điện, hộp kỹ thuật, máng đèn, khung biển báo, quạt

• Làm thanh đỡ phụ trong một số kết cấu nhẹ

---

5.5. Ứng dụng ven biển, nhà máy thực phẩm, hóa chất

• Những nơi yêu cầu:

  • Dễ vệ sinh

  • Không rỉ, không gây nhiễm bẩn sản phẩm

• Ty ren inox 304/316 thường dùng cho nhà máy thực phẩm, đồ uống, dược phẩm, xử lý nước, cầu cảng.

---

6. Cách chọn thanh ren inox đúng chuẩn

6.1. Xác định tải trọng treo và khoảng cách giá treo

• Tính tổng khối lượng ống, nước, cách nhiệt, máng, thiết bị trên mỗi nhịp

• Dựa trên tiêu chuẩn thiết kế (hoặc khuyến nghị nhà cung cấp) để chọn:

  • Đường kính ty ren

  • Khoảng cách ty treo (1.5 m, 2 m, 3 m… tùy loại ống)

Ví dụ thường gặp (mang tính tham khảo):

• Ống nhỏ, máng nhẹ → M6, M8

• Ống PCCC DN50–DN100, máng cáp trung bình → M8, M10

• Ống lớn, khung nặng, ống gió lớn → M10, M12 trở lên (theo thiết kế)

---

6.2. Chọn mác inox theo môi trường

• Trong nhà, ít ẩm → có thể dùng inox 201/304

• Tầng hầm, trần kỹ thuật ẩm, khu rửa xe, mái hở → inox 304

• Ven biển, bể bơi nước mặn, khu xử lý nước, hóa chất → inox 316/316L

---

6.3. Chọn chiều dài và cách cắt

• Đo khoảng cách từ trần bê tông đến giá đỡ

• Cộng thêm:

  • Chiều dài ăn ren vào tắc kê

  • Chiều dày đai ốc, long đen, pát treo

  • Phần ren dư để dễ điều chỉnh

• Cắt thanh ren bằng máy cắt hoặc máy cưa, sau đó làm sạch đầu cắt, tránh ba via làm hỏng ren.

---

6.4. Đồng bộ phụ kiện inox

Để mối treo bền và thẩm mỹ:

• Thanh ren inox nên dùng cùng:

  • Tắc kê nở inox

  • Đai ốc inox, long đen inox

  • Đai treo inox, đai ôm inox, Ubolt inox, pát – thanh C mạ kẽm nhúng nóng hoặc inox

• Tránh kết hợp ty ren inox với đai ốc/long đen thép mạ rẻ tiền tại khu vực ẩm, vì phần thép sẽ rỉ trước.

---

7. Quy trình lắp đặt thanh ren inox cơ bản

1. Đánh dấu vị trí ty treo trên trần bê tông

   • Dựa vào bản vẽ, phù hợp với khoảng cách giá treo ống, máng cáp.

2. Khoan lỗ và lắp tắc kê nở inox

   • Dùng mũi khoan bê tông đúng đường kính

   • Làm sạch bụi, đóng tắc kê nở ống/nở đạn inox vào lỗ

3. Vặn thanh ren inox vào tắc kê

   • Vặn tay hoặc dùng hai đai ốc khóa tạm để vặn sâu vào nở

   • Đảm bảo ty ren ăn ren đủ chiều sâu theo hướng dẫn nhà sản xuất

4. Điều chỉnh cao độ bằng đai ốc – long đen inox

   • Lắp long đen + đai ốc ở vị trí cần làm “chân tựa” cho pát/giá đỡ

   • Đặt thanh C/giá treo/đai treo inox lên, lắp long đen + đai ốc phía trên để khóa

5. Siết chặt và kiểm tra

   • Siết đều, kiểm tra khả năng chịu tải và độ thẳng đứng của ty ren

   • Đảm bảo không có ty bị cong, ren hỏng, đai ốc chưa siết đủ

---

8. Lỗi thường gặp khi dùng thanh ren inox

• Chọn ty ren quá nhỏ so với tải trọng → ty dễ võng, mất an toàn.

• Khoảng cách ty treo quá xa, khiến giá đỡ võng.

• Sử dụng tắc kê thép mạ gắn với ty ren inox trong môi trường ẩm → tắc kê rỉ trước, yếu toàn bộ hệ treo.

• Không làm sạch đầu cắt sau khi cắt ty → khó vặn đai ốc, dễ làm hỏng ren.

• Trộn lẫn đai ốc, long đen thép mạ với ty ren inox tại vị trí lộ thiên, gây rỉ cục bộ.

---

9. FAQ – Câu hỏi thường gặp về thanh ren inox

1. Thanh ren inox có cứng bằng thanh ren thép thường không?

• Thanh ren inox có cường độ tốt, nhưng tùy mác inox. So với thép carbon cường độ cao, đôi khi thấp hơn một chút, bù lại được chống rỉ vượt trội.

2. Có thể hàn thanh ren inox vào thép không?

• Có thể, nhưng cần que hàn, dây hàn phù hợp và tính toán kỹ về ăn mòn điện hóa. Trong nhiều hệ treo, người ta tránh hàn ty, mà neo bằng tắc kê nở để dễ thay thế.

3. Dùng thanh ren mạ kẽm cho tầng hầm có được không?

• Vẫn có thể, nhưng sau vài năm thường bị rỉ, bong mạ, khó bảo trì. Nếu muốn tuổi thọ cao và hạn chế rỉ chảy, nên dùng thanh ren inox 304.

4. Có tiêu chuẩn chiều dài ren ăn vào đai ốc không?

• Thông thường, ren phải ăn vào đai ốc ít nhất bằng 1 lần đường kính ty (M10 → tối thiểu 10 mm ren ăn). Trên thực tế, hay để 2–3 vòng ren thò ra ngoài.

5. Cơ Khí Việt Hàn có cắt thanh ren inox theo kích thước yêu cầu không?

• Có thể cung cấp thanh ren inox cây dài và nhận cắt lẻ, gia công đầu, vặn êcu – long đen theo yêu cầu thi công.

---
