Ubolt inox: cách chọn theo OD ống và lắp kẹp Unistrut/bản mã chắc, không bóp móp ống

Đăng vào bởi quantri
02
Th2

Ubolt Inox – Kẹp ống lên Unistrut/bản mã: phân loại Ubolt theo kiểu ren, theo hình dạng (tròn, vuông), theo chuẩn ống; cách chọn theo OD ống + tải; mẹo siết không bóp móp ống, chống tuột khi rung

🧭 Giới thiệu

Trong thi công M&E/PCCC/HVAC và cơ khí công trình, Ubolt inox là phụ kiện “kẹp chắc – lắp nhanh” để cố định ống lên thanh Unistrut, bản mã, giá treo hoặc khung thép. Khác với đai xiết inox (siết ống mềm) hay đai ôm inox (kẹp áp tường), Ubolt mạnh ở:

  • kẹp ống thép/ống inox/ống PCCC lên giá đỡ
  • chịu rung, chịu tải tốt khi chọn đúng kích thước và lắp đúng cách
  • tháo lắp bảo trì thuận tiện (đặc biệt tuyến lộ thiên)

Tuy nhiên, Ubolt cũng là loại dễ bị thi công sai:

  • chọn nhầm size theo DN thay vì OD → kẹp không khít hoặc kẹp méo
  • siết quá lực → bóp móp ống (ống inox mỏng, ống gió tròn, ống nhựa)
  • lắp thiếu long đen, thiếu bản mã → dễ lỏng khi rung

Bài này tập trung vào Ubolt inox theo góc nhìn công trình: phân loại, cách chọn theo OD và tải, các cấu hình lắp phổ biến với Unistrut/bản mã, và checklist thi công để kẹp chắc – bền – đẹp.

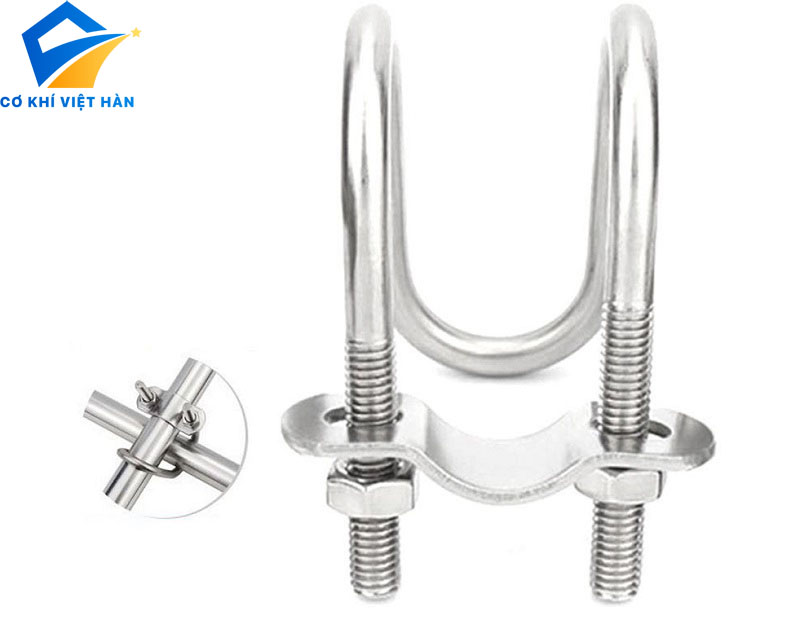

Ubolt inox
Ubolt inox Việt Hàn

1) Ubolt inox là gì?

Ubolt inox (bu lông chữ U inox) là thanh ren inox uốn hình chữ U, hai đầu tiện ren, đi kèm:

  • 2 êcu inox
  • 2 long đen inox
  • (thường có) bản mã/plate, hoặc kẹp lên Unistrut bằng pát phù hợp

Chức năng:

  • ôm quanh ống và kẹp chặt ống vào bệ/giá
  • giữ ống ổn định trước rung động và lực kéo/cắt

>>>Tham khảo thêm các sản phảm inox:

Bu lông Inox Việt Hàn

Thanh ren – Ty ren Inox Việt Hàn

Xích inox các loại Việt Hàn

Long đen inox Việt Hàn

Êcu – Đai ốc inox

2) Chọn mác inox cho Ubolt: 201 – 304 – 316

Inox 201

  • kinh tế, hợp trong nhà khô
  • không tối ưu ngoài trời/tầng hầm ẩm lâu dài

Inox 304

  • phổ biến nhất công trình
  • bền trong môi trường ẩm – ngoài trời phổ thông

Inox 316/316L

  • ưu tiên ven biển/hơi muối/ăn mòn cao
  • giảm ố và tăng tuổi thọ

✅ Chọn nhanh:

  • trong nhà: 201/304
  • khu ẩm/ngoài trời: 304
  • ven biển: 316

3) Phân loại Ubolt inox theo hình dạng và tiêu chuẩn kẹp

3.1. Ubolt tròn (Round Ubolt)

Đặc điểm

  • phần cong ôm theo ống tròn
  • phổ biến nhất cho ống nước, ống PCCC, ống inox

Ứng dụng

  • kẹp ống tròn lên Unistrut/bản mã
  • treo/đỡ tuyến ống chạy trần

Ưu điểm

  • ôm đúng hình ống, lực phân bố đều hơn

3.2. Ubolt vuông (Square Ubolt)

Đặc điểm

  • góc uốn vuông, ôm phù hợp cho cấu kiện vuông/chữ nhật (tùy cấu hình)
  • đôi khi dùng cho ống/khung vuông hoặc kẹp vào dầm

Ứng dụng

  • kẹp khung hộp, thanh thép hộp
  • một số cấu hình kẹp lên dầm/thanh

Lưu ý

  • với ống tròn, ưu tiên Ubolt tròn để tránh điểm tỳ cục bộ.

3.3. Ubolt có bản mã (Ubolt + saddle plate)

Đặc điểm

  • có bản mã (plate) đặt lên ống giúp phân lực và chống bóp méo ống

Ứng dụng

  • ống mỏng/ống inox bóng cần hạn chế móp
  • tuyến rung cần bề mặt kẹp ổn định

Ưu điểm

  • giảm nguy cơ móp ống khi siết
  • kẹp chắc hơn, đẹp hơn

3.4. Ubolt kẹp Unistrut (Ubolt + pát/đệm phù hợp rãnh)

Trong thực tế M&E, Ubolt thường kết hợp:

  • thanh Unistrut
  • spring nut/êcu rãnh (tùy hệ)
  • long đen + êcu khóa
    → tạo cụm kẹp ống gọn và chịu tải tốt.

4) Chọn Ubolt inox theo OD ống: nguyên tắc quan trọng nhất

Ubolt “ôm ngoài”, vì vậy phải dựa trên OD (đường kính ngoài) của ống.

4.1. Vì sao không chọn theo DN?

DN là đường kính danh nghĩa, không phản ánh chính xác OD giữa các loại ống/vật liệu/tiêu chuẩn.

  • cùng DN nhưng OD thực tế có thể khác (tùy ống thép, inox, tiêu chuẩn SCH…)
    → chọn theo DN dễ bị “lỏng” hoặc “không vào được”.

✅ Cách làm chuẩn:

  • đo OD thực tế bằng thước kẹp
  • hoặc lấy OD theo spec/tiêu chuẩn của ống đang dùng
  • chọn Ubolt có đường kính ôm phù hợp (có dư dung sai nhỏ để lắp)

5) Chọn đường kính ren (M) theo tải: đừng để “kẹp vừa nhưng không chịu lực”

Ubolt không chỉ “ôm vừa” mà còn phải đủ tiết diện ren để chịu tải.

  • Ubolt M6/M8: thường dùng tuyến nhỏ, tải nhẹ
  • M10/M12: phổ biến trong treo ống/máng cáp (tùy thiết kế)
  • lớn hơn: dùng khi tải tăng, nhịp lớn hoặc rung mạnh

✅ Gợi ý công trình:

  • nếu tuyến rung (máy bơm, quạt, ống gần thiết bị), ưu tiên M lớn hơn + có bản mã + êcu khóa.

Lưu ý an toàn: tải treo/đỡ trong công trình quan trọng nên theo thiết kế và tiêu chuẩn dự án, không “ước lượng”.

6) Ubolt inox dùng ở đâu nhiều nhất?

6.1. Kẹp ống PCCC lên giá/Unistrut

  • tuyến ống thép/PCCC đi trần
  • Ubolt + Unistrut giúp lắp nhanh, thay đổi vị trí dễ

6.2. HVAC – chiller: kẹp ống nước lạnh/nước nóng kỹ thuật

  • kẹp cố định đoạn gần van, gần co
  • nhiều tuyến cần chống rung → nên dùng bản mã/đệm và bố trí điểm cố định – dẫn hướng hợp lý

6.3. Cơ khí công nghiệp: kẹp ống công nghệ, ống khí nén

  • nơi rung nhẹ đến vừa
  • cần vật tư inox để bền trong môi trường ẩm/hóa chất nhẹ

6.4. Ngoài trời, ven biển

  • ưu tiên inox 316 nếu gần biển để giảm ố/rỉ điểm ở ren và êcu.

7) Mẹo siết Ubolt để không bóp móp ống (rất hay gặp)

Ubolt siết lệch hoặc siết quá lực có thể làm:

  • móp ống inox mỏng
  • nứt ống nhựa
  • biến dạng ống gió tròn

✅ Cách siết đúng:

  1. căn ống đúng vị trí trước
  2. siết 2 bên êcu luân phiên (mỗi bên vài vòng), tránh một bên ép sâu
  3. dùng bản mã (saddle plate) hoặc đệm nếu ống mỏng
  4. dừng khi ống “đứng chắc” – không rung – không trượt, không cố “siết chết”

8) Chống tuột khi rung: êcu khóa, long đen và cấu hình lắp

Nếu tuyến rung, nên dùng:

  • long đen phẳng để phân lực
  • 2 êcu khóa (khóa kép) hoặc êcu hãm (tùy cấu hình)
  • kiểm tra siết lại sau giai đoạn đầu vận hành

Ngoài ra:

  • Ubolt kẹp ống trơn trên bản mã trơn có thể trượt nếu rung mạnh
    → cân nhắc thêm giải pháp chống trượt theo thiết kế (đệm, gờ chặn, bố trí điểm neo).

9) Khoảng cách lắp và vị trí kẹp: kẹp đúng chỗ mới hiệu quả

  • gần co/van/thiết bị: thêm điểm kẹp để giảm tải tập trung
  • đoạn thẳng dài: bố trí kẹp đều nhịp để tuyến thẳng đẹp
  • tuyến giãn nở nhiệt: tránh kẹp “chết” mọi điểm (cần điểm dẫn hướng)

10) Lỗi thường gặp khi dùng Ubolt inox (và cách tránh)

10.1. Chọn nhầm theo DN → ôm không khít

✅ đo OD thực tế hoặc theo spec.

10.2. Siết lệch làm ống méo

✅ siết luân phiên 2 bên, dùng bản mã nếu ống mỏng.

10.3. Thiếu long đen → lún/ăn vào pát, dễ lỏng

✅ luôn có long đen để phân lực và giữ siết.

10.4. Dùng inox nhưng êcu/long đen thép mạ

✅ đồng bộ inox để tránh rỉ điểm và kẹt ren.

10.5. Lắp ở môi trường rung mà không có êcu khóa

✅ dùng khóa kép hoặc êcu hãm phù hợp.

11) Checklist đặt mua Ubolt inox (để báo giá đúng nhanh)

Bạn gửi:

  • OD ống (hoặc DN + tiêu chuẩn ống để quy OD)
  • mục đích: kẹp lên Unistrut/bản mã/khung thép
  • ren M mong muốn (M8/M10/M12…) hoặc tải dự kiến
  • có cần bản mã/saddle plate không
  • môi trường: trong nhà/khu ẩm/ngoài trời/ven biển → chọn 304/316
  • số lượng + ảnh hiện trường (nếu có)
