Ubolt Inox (Cùm U inox) – Phân loại Ubolt inox theo hình dạng (U tròn, U vuông, U dài), theo ren (2 đầu ren, 1 đầu ren), theo bản mã; chọn inox 201/304/316; cách chọn size theo OD ống, theo tải treo – kẹp; hướng dẫn lắp đúng kỹ thuật cho treo ống, kẹp ống, giá đỡ M&E, PCCC, HVAC, ô tô – máy công nghiệp, ngoài trời – ven biển
🧭 Giới thiệu
Trong thi công treo ống, kẹp ống, cố định ống lên giá đỡ, bắt ống lên dầm/xà gồ/khung thép, hoặc lắp đặt cơ khí trên ô tô – máy công nghiệp, có một phụ kiện đơn giản nhưng “gánh việc” rất nhiều: Ubolt (cùm U).
Chỉ một chiếc Ubolt inox đúng chuẩn có thể:
- Ôm chặt ống (ống thép, ống inox, ống nhựa cứng, ống gió tròn…) lên giá/đỡ
- Chống trượt, chống rung khi hệ thống vận hành
- Tạo liên kết chắc với pát, bản mã, thanh Unistrut, gối đỡ
- Dễ tháo lắp bảo trì (so với hàn)
Nhưng Ubolt nếu chọn sai sẽ kéo theo hàng loạt lỗi:
- Sai đường kính U → ôm không sát, ống rung hoặc bóp méo
- Sai chiều dài ren → không đủ ren để siết, hoặc thừa vướng
- Chọn bản mã mỏng → ép cong, lỏng theo thời gian
- Chọn vật liệu thép mạ ở môi trường ẩm/ngoài trời → rỉ, kẹt ren, mất thẩm mỹ
- Không dùng đệm/ống lót khi cần bảo vệ bề mặt ống → trầy xước, ăn mòn điểm
Vì vậy, với các công trình M&E, PCCC, HVAC, tầng hầm ẩm, ngoài trời và đặc biệt ven biển, Ubolt inox 304/316 là lựa chọn rất phổ biến để tăng tuổi thọ liên kết và giảm bảo trì.
1) Ubolt inox là gì?
Ubolt inox (stainless steel U-bolt) là bu lông dạng chữ U, hai đầu có ren, dùng để:
- Ôm kẹp ống hoặc chi tiết tròn
- Liên kết với bản mã (saddle plate) hoặc pát/giá đỡ bằng êcu + long đen
- Cố định ống lên giá, dầm, thanh Unistrut, gối đỡ
Ubolt inox thường gặp trong:
- Treo/kẹp ống PCCC, HVAC, nước kỹ thuật
- Kẹp ống trên khung thép, máng đỡ
- Ô tô – xe máy – máy công nghiệp: kẹp ống xả/ống dẫn, kẹp cầu, kẹp phụ kiện
- Ngoài trời: mái che, giàn phơi, kết cấu ống, lan can ống
>>>Tham khảo thêm các sản phảm inox:
Thanh ren – Ty ren Inox Việt Hàn
2) Mác inox cho Ubolt: 201 – 304 – 316
2.1. Ubolt inox 201
- Giá tốt
- Phù hợp trong nhà khô, ít ăn mòn
- Không tối ưu ngoài trời lâu dài
2.2. Ubolt inox 304
- Phổ biến nhất cho công trình kỹ thuật
- Dùng tốt tầng hầm, trần kỹ thuật, ngoài trời mức vừa
2.3. Ubolt inox 316/316L
- Ưu tiên ven biển, hơi muối, môi trường ăn mòn cao
- Bền hơn 304 trong điều kiện khắc nghiệt
Chọn nhanh
- Trong nhà khô: 201/304
- Khu ẩm/ngoài trời: 304
- Ven biển: 316
Mẹo bán hàng/thi công: Ubolt thường đi cùng êcu + long đen. Nếu dùng Ubolt inox mà êcu/long đen thép mạ, rỉ sẽ xuất hiện ở phụ kiện trước. Nên đồng bộ inox toàn bộ.

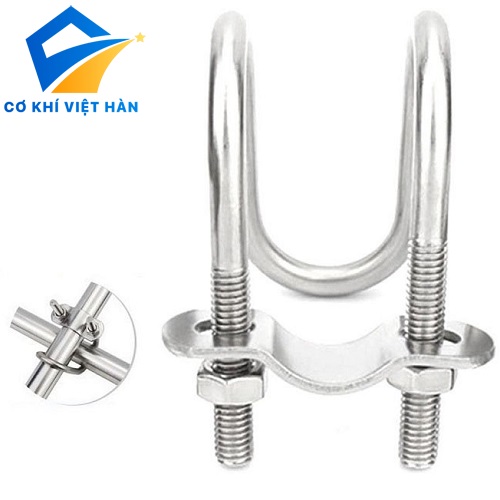

3) Cấu tạo cơ bản của Ubolt inox
Một bộ Ubolt inox tiêu chuẩn thường gồm:
- Thân Ubolt chữ U: phần ôm ống, hai đầu ren
- 2 êcu inox: siết kẹp
- 2 long đen inox: phân lực, bảo vệ bản mã
- Bản mã/saddle plate (tùy bộ): tấm kẹp giúp phân lực đều lên ống, chống “cấn”
Tùy ứng dụng có thể kèm:
- Đệm cao su/EPDM (Ubolt có lớp lót hoặc ống lót) để giảm rung, chống trầy
- Pát treo/giá đỡ để lắp lên kết cấu
4) Phân loại Ubolt inox theo hình dạng (chọn đúng theo “hình” của vật cần kẹp)
4.1. Ubolt inox U tròn (Round U-bolt)
Đặc điểm
- Dạng U cong tròn
- Ôm tốt ống tròn
Ứng dụng
- Kẹp ống nước, ống thép, ống inox, ống PCCC
- Kẹp ống vào dầm, giá đỡ, pát treo
Ưu điểm
- Phổ biến, dễ chọn
- Ôm sát ống tròn, lực kẹp đều
Lưu ý
- Phải chọn đúng theo OD ống (đường kính ngoài).
4.2. Ubolt inox U vuông (Square U-bolt)
Đặc điểm
- Dạng U có góc vuông
- Ôm tốt kết cấu vuông/chữ nhật (xà gồ hộp, ống hộp, thanh)
Ứng dụng
- Kẹp xà gồ hộp, khung vuông
- Một số cấu hình lắp đặt cơ khí trên khung
Ưu điểm
- Bám tốt với vật vuông, không bị “trượt góc” như U tròn
4.3. Ubolt inox U dài / U tăng chiều cao
Đặc điểm
- Hai chân ren dài hơn
- Phù hợp kẹp qua nhiều lớp, hoặc kẹp qua gối đỡ dày
Ứng dụng
- Kẹp ống lên giá đỡ dày, pát nhiều lớp
- Kẹp vào dầm có lớp đệm
- Nơi cần chừa khoảng để lắp thêm long đen, đệm, pát phụ
Lưu ý
- Không nên chọn quá dài nếu không cần vì dễ vướng và giảm thẩm mỹ.
5) Phân loại theo cấu hình phụ kiện đi kèm: có bản mã – không bản mã – có đệm
Đây là điểm ảnh hưởng lớn đến độ bền và độ “êm” của kẹp.
5.1. Ubolt inox kèm bản mã (saddle)
Tác dụng của bản mã
- Phân lực đều lên ống
- Giảm nguy cơ “cấn ống” tại hai cạnh U
- Giúp kẹp chắc, thẳng, đẹp hơn
Ứng dụng
- Kẹp ống trên giá đỡ, kẹp ống chịu rung nhẹ
- Kẹp ống inox yêu cầu thẩm mỹ
5.2. Ubolt inox không bản mã
- Dùng khi cấu hình đã có gối/đệm khác hoặc tải nhẹ
- Thi công nhanh, giá tốt hơn
Lưu ý
- Dễ tạo vết cấn lên ống nếu siết mạnh và không có lớp bảo vệ.
5.3. Ubolt inox có đệm/lót cao su (rubber lined)
Đặc điểm
- Có lớp cao su/EPDM hoặc ống lót
- Giảm rung, giảm ồn, chống trầy
Ứng dụng
- HVAC/chiller, đường ống có rung
- Khu vực cần giảm ồn truyền kết cấu
- Ống inox lộ thiên cần bảo vệ bề mặt
6) Thông số quan trọng khi chọn Ubolt inox (để báo giá đúng và lắp vừa)
Khi đặt Ubolt, bạn nên xác định:
- Đường kính ren (M): M6, M8, M10, M12, M16…
- Đường kính ôm (A): tương ứng OD ống hoặc kích thước vật cần kẹp
- Chiều cao U (B): khoảng mở của U (từ đáy U lên đến đầu ren)
- Chiều dài ren hữu dụng: đủ để siết qua bản mã + long đen + êcu
- Mác inox: 201/304/316
- Có/không bản mã, có/không đệm
Sai lầm phổ biến:
- Chỉ nói “Ubolt M10” nhưng không nói “ôm ống Ø bao nhiêu” → rất dễ sai hàng.
7) Cách chọn Ubolt inox theo OD ống (đúng nguyên tắc “ôm vừa – không bóp”)
7.1. Đo OD thực tế của ống
- OD ống thép/inox khác DN (DN là danh nghĩa)
- Nếu ống có sơn/bọc: OD tăng lên tại điểm kẹp
7.2. Chọn Ubolt có đường kính ôm phù hợp
- Ubolt quá nhỏ → không lắp được hoặc bóp ống
- Ubolt quá lớn → ống rung, lỏng, kẹp không chắc
Mẹo chọn nhanh:
- Ubolt nên ôm “vừa sát”, khi đặt lên ống không phải ép mạnh mới vào.
7.3. Với ống inox/thẩm mỹ
- Ưu tiên Ubolt kèm bản mã và/hoặc có đệm để tránh trầy.
8) Chọn Ubolt inox theo tải và kiểu tải (treo – kẹp – rung)
Ubolt có thể làm việc theo nhiều dạng tải:
- Tải kẹp (clamping): giữ ống không trượt
- Tải treo (hanging): một số cấu hình dùng Ubolt như điểm treo phụ trợ
- Tải rung: ống rung hoặc thiết bị rung truyền lên Ubolt
- Tải nhiệt: ống giãn nở nóng/lạnh gây trượt nhẹ hoặc biến dạng
Gợi ý chọn theo tình huống:
8.1. Kẹp ống nhẹ, ít rung
- Ubolt U tròn inox 304 + long đen phẳng đủ dùng
8.2. Kẹp ống trung bình, cần chắc và đẹp
- Ubolt + bản mã (saddle)
- Đồng bộ long đen phẳng, có thể thêm long đen vênh/êcu khóa nếu rung
8.3. Kẹp ống rung/ồn
- Ubolt có đệm hoặc dùng ống lót cao su
- Siết vừa đủ để đệm tỳ đều, tránh cắt đệm
8.4. Ngoài trời/ven biển
- Chọn inox 304 (ngoài trời thường) hoặc 316 (ven biển)
- Đồng bộ êcu/long đen inox để không rỉ ở điểm kẹp
9) Ứng dụng thực tế của Ubolt inox theo ngành
9.1. M&E – PCCC – HVAC
- Kẹp ống lên giá đỡ, kẹp ống vào pát, dầm
- Dùng trên tuyến ống kỹ thuật cần độ bền và sạch
- Tầng hầm ẩm: ưu tiên inox 304
9.2. Công nghiệp – nhà máy
- Kẹp ống công nghệ, kẹp ống dẫn phụ trợ
- Kẹp thiết bị lên khung
- Nếu môi trường ăn mòn: cân nhắc inox 316
9.3. Ô tô – xe máy – máy công nghiệp
- Kẹp ống dẫn, kẹp cổ xả, kẹp kết cấu phụ trợ
- Ưu tiên inox giúp giảm rỉ, tháo lắp dễ hơn sau thời gian vận hành
9.4. Ngoài trời: mái che, giàn phơi, biển bảng, kết cấu ống
- Ubolt inox giữ thẩm mỹ và bền hơn thép mạ
- Ven biển: ưu tiên 316 để bền lâu
10) Hướng dẫn lắp Ubolt inox đúng kỹ thuật (để kẹp chắc, không méo ống)
10.1. Chuẩn bị bề mặt và vị trí kẹp
- Xác định đúng vị trí cần cố định ống
- Nếu có đệm: đặt đệm đúng giữa Ubolt và ống
10.2. Lắp Ubolt vào ống và qua pát/bản mã
- Đặt Ubolt ôm ống
- Luồn 2 đầu ren qua lỗ pát hoặc qua bản mã
10.3. Lắp long đen – êcu và siết đều 2 bên
- Đặt long đen phẳng để phân lực
- Siết đều từng chút, luân phiên hai bên để bản mã tỳ đều
10.4. Không siết quá lực
- Siết quá mạnh có thể:
- Bóp méo ống mỏng
- Tạo vết cấn sâu trên ống inox
- Làm cong bản mã mỏng → về sau lỏng
10.5. Kiểm tra sau chạy thử (nếu có rung)
- Hệ rung: kiểm tra lại êcu sau thời gian vận hành
- Nếu cần chống lỏng: dùng 2 êcu khóa hoặc giải pháp khóa theo thiết kế
11) Lỗi thường gặp khi dùng Ubolt inox (và cách tránh)
11.1. Chọn sai đường kính ôm (A)
- Lỏng: ống rung, kêu
- Chật: bóp ống, méo ống
✅ Cách tránh: đo OD thực tế và chọn Ubolt đúng chuẩn.
11.2. Chọn sai chiều cao U hoặc chiều dài ren
- Không đủ ren để siết qua pát/bản mã
✅ Cách tránh: tính tổng độ dày pát + bản mã + long đen + êcu.
11.3. Không dùng bản mã/đệm ở vị trí cần bảo vệ bề mặt
- Ống inox trầy, cấn, xấu
✅ Cách tránh: dùng saddle/đệm cao su nếu cần thẩm mỹ và giảm cấn.
11.4. Siết lệch, siết một bên trước
- Bản mã nghiêng, lực kẹp không đều
✅ Cách tránh: siết luân phiên hai bên.
11.5. Trộn phụ kiện thép mạ
- Êcu/long đen thép mạ rỉ trước, kẹt ren
✅ Cách tránh: đồng bộ inox.
11.6. Dùng inox 201 cho ngoài trời lâu dài/ven biển
- Xuống cấp nhanh hơn
✅ Cách tránh: ngoài trời dùng 304, ven biển dùng 316.
12) So sánh Ubolt inox và Ubolt thép mạ
| Tiêu chí | Ubolt thép mạ | Ubolt inox 304/316 |
|---|---|---|
| Chống rỉ | Trung bình | Rất tốt |
| Tầng hầm ẩm | Dễ rỉ, kẹt ren | Bền |
| Ngoài trời | Hạn chế | Tốt |
| Ven biển | Rất hạn chế | 316 phù hợp |
| Thẩm mỹ | Dễ ố rỉ | Sạch |
| Bảo trì | Khó tháo sau thời gian | Ổn định hơn |
13) FAQ – Câu hỏi thường gặp về Ubolt inox
1) Ubolt inox dùng để treo ống được không?
Ubolt chủ yếu để kẹp/cố định ống lên giá đỡ. Một số cấu hình có thể “kết hợp” treo, nhưng hệ treo chuẩn thường dùng đai treo/đai ôm/giá treo chuyên dụng. Nếu là hệ treo PCCC/HVAC, nên theo thiết kế.
2) Vì sao nên dùng bản mã (saddle) đi kèm?
Bản mã giúp phân lực đều lên ống, giảm cấn và giúp kẹp chắc, thẳng hơn.
3) Ubolt inox 304 có đủ cho ngoài trời không?
Đủ cho nhiều công trình ngoài trời thông thường. Nếu ven biển, ưu tiên inox 316.
4) Có cần dùng long đen inox không?
Nên dùng để phân lực và đồng bộ chống rỉ. Long đen thép mạ rỉ sẽ làm xấu và kẹt ren.
