Vòng bi tròn tiếp xúc góc: Cấu Tạo, Ứng Dụng & Phân Loại

Vòng bi tròn tiếp xúc góc là một trong những linh kiện quan trọng không thể thiếu trong nhiều ứng dụng công nghiệp. Trong quá trình tìm hiểu về vòng bi tiếp xúc góc, nhiều người thường gặp khó khăn trong việc phân biệt các loại, hiểu rõ đặc tính kỹ thuật và lựa chọn loại phù hợp cho ứng dụng cụ thể. Bài viết này sẽ cung cấp thông tin chi tiết về cấu tạo, nguyên lý hoạt động, phân loại và hướng dẫn lựa chọn vòng bi tiếp xúc góc phù hợp.

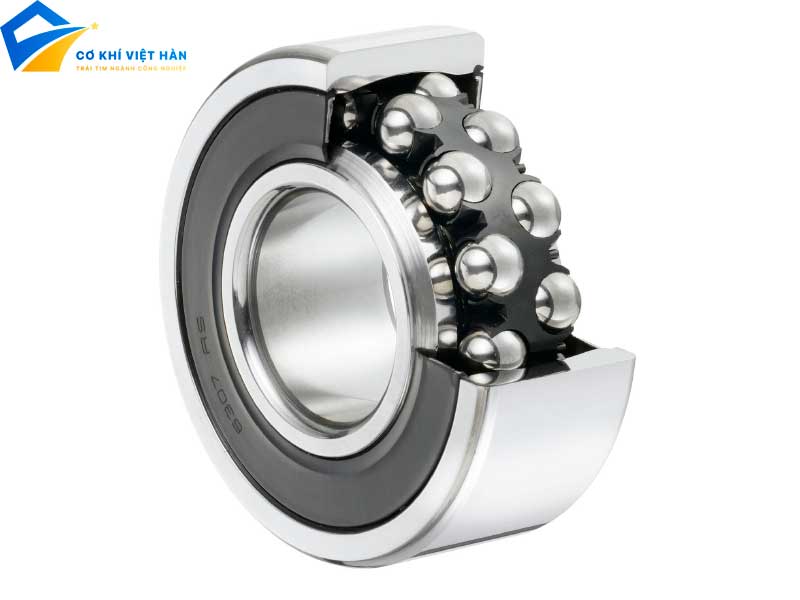

Vòng Bi Tròn Tiếp Xúc Góc Là Gì?Cấu Tạo Và Nguyên Lý Hoạt Động

Vòng bi tròn tiếp xúc góc là loại vòng bi được thiết kế đặc biệt để chịu tải trọng hỗn hợp, bao gồm tải trọng hướng tâm và tải trọng hướng trục. Khác với các loại vòng bi khác như vòng bi cầu hay vòng bi đũa, vòng bi tiếp xúc góc có góc tiếp xúc nhất định, cho phép nó hoạt động hiệu quả trong nhiều ứng dụng công nghiệp. Vòng bi này đóng vai trò quan trọng trong việc duy trì sự ổn định và hiệu suất của máy móc.

Cấu tạo và Nguyên lý hoạt động

Cấu tạo của vòng bi tiếp xúc góc bao gồm các thành phần chính sau:

1. Vòng trong: Là vòng được lắp cố định vào trục quay, có rãnh lăn được gia công chính xác theo góc tiếp xúc thiết kế.
2. Vòng ngoài: Là vòng được lắp với vỏ máy hoặc ổ đỡ, cũng có rãnh lăn tương ứng với góc tiếp xúc.
3. Bi: Là các viên bi thép được mài nhẵn với độ chính xác cao, có vai trò truyền tải trọng giữa vòng trong và vòng ngoài.
4. Vòng cách: Giữ các viên bi cách đều nhau, đảm bảo chuyển động đồng đều và giảm ma sát.
5. Góc tiếp xúc: Là góc giữa đường thẳng đi qua điểm tiếp xúc của bi với vòng trong và vòng ngoài, và đường vuông góc với trục vòng bi.

Nguyên lý hoạt động của vòng bi tiếp xúc góc dựa trên việc truyền lực thông qua các viên bi theo góc tiếp xúc. Khi chịu tải, các viên bi lăn trong rãnh của vòng trong và vòng ngoài, đồng thời truyền lực theo hướng xác định bởi góc tiếp xúc. Điều này cho phép vòng bi chịu được cả tải trọng hướng tâm và hướng trục.

Phân Loại Vòng Bi Tròn Tiếp Xúc Góc

Theo số dãy bi:

Vòng bi tiếp xúc góc một dãy:

• Ưu điểm: Cấu tạo đơn giản, giá thành hợp lý, phù hợp với không gian lắp đặt nhỏ
• Nhược điểm: Chỉ chịu tải hướng trục một chiều
• Ứng dụng: Máy công cụ, động cơ điện cỡ nhỏ và trung bình

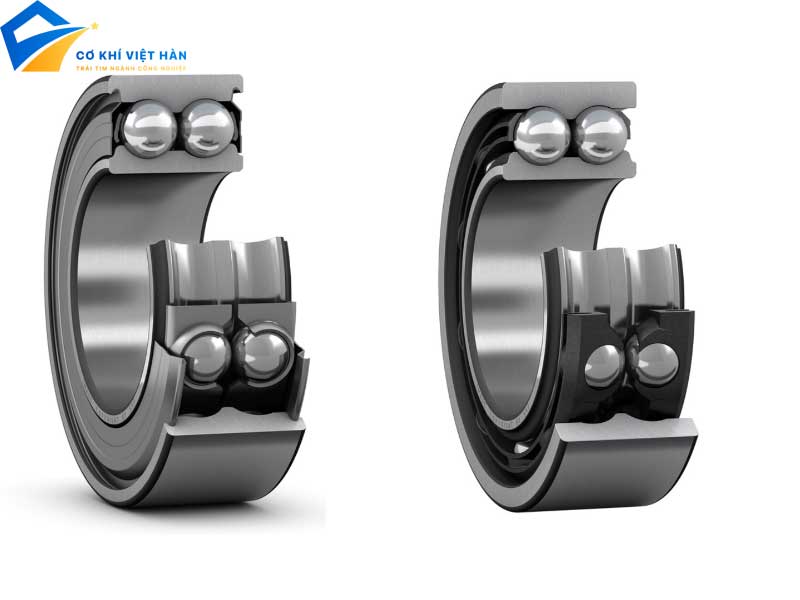

Vòng bi tiếp xúc góc hai dãy:

• Ưu điểm: Chịu tải hướng trục hai chiều, độ cứng vững cao
• Nhược điểm: Kích thước lớn hơn, giá thành cao hơn
• Ứng dụng: Máy công cụ chính xác cao, động cơ công suất lớn

Theo góc tiếp xúc

Góc tiếp xúc nhỏ (Small contact angle):

• Đặc điểm:Thường dưới 15 độ.
• Ưu điểm:Thích hợp cho tốc độ quay cao, giảm ma sát và nhiệt độ.
• Nhược điểm:Khả năng chịu tải hướng trục hạn chế.
• Ứng dụng:Sử dụng trong các thiết bị yêu cầu tốc độ cao như động cơ điện.

Góc tiếp xúc trung bình (Medium contact angle):

• Đặc điểm: Khoảng từ 15 đến 25 độ.
• Ưu điểm: Cân bằng giữa khả năng chịu tải và tốc độ, thích hợp cho nhiều ứng dụng.
• Nhược điểm: Không tối ưu cho cả tải trọng lớn và tốc độ cực cao.
• Ứng dụng: Sử dụng phổ biến trong các máy công cụ và thiết bị công nghiệp.

Góc tiếp xúc lớn (Large contact angle):

• Đặc điểm: Thường trên 25 độ.
• Ưu điểm: Cho phép chịu tải trọng hướng trục tốt hơn.
• Nhược điểm: Giới hạn tốc độ quay, có thể gây ra ma sát cao hơn.
• Ứng dụng:Thích hợp cho các ứng dụng yêu cầu tải trọng lớn như hộp số hoặc máy móc công nghiệp nặng.

Vòng bi tiếp xúc góc bốn điểm:

• Thiết kế đặc biệt với bốn điểm tiếp xúc giữa bi và đường rãnh
• Chịu được tải trọng phức tạp
• Thường dùng trong các ứng dụng đặc biệt như robot công nghiệp

Bảng so sánh các loại vòng bi tiếp xúc góc

Loại vòng bi	Ưu điểm	Nhược điểm	Ứng dụng
Một dãy	Gọn nhẹ, chi phí thấp	Chịu tải một chiều	Máy móc chính xác
Hai dãy	Chịu tải hai chiều	Kích thước lớn hơn	Thiết bị nặng
Góc nhỏ	Tốc độ cao	Chịu tải hạn chế	Ứng dụng tốc độ cao
Góc lớn	Chịu tải tốt	Tốc độ hạn chế	Máy công cụ nặng
Bốn điểm tiếp xúc	Chịu tải lớn, ổn định	Kích thước lớn hơn	Máy công cụ CNC

Ưu Điểm Và Nhược Điểm Của Vòng Bi Tròn Tiếp Xúc Góc

Ưu điểm

• Khả năng chịu tải trọng hỗn hợp: Vòng bi tròn tiếp xúc góc có khả năng chịu tải trọng đồng thời từ cả hai hướng: hướng tâm và hướng trục. Điều này giúp nâng cao hiệu suất làm việc và ổn định của máy móc.
• Độ chính xác cao: Thiết kế của vòng bi cho phép duy trì độ chính xác trong quá trình hoạt động, giảm thiểu sai số và biến dạng, điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ chính xác cao.
• Khả năng hoạt động ở tốc độ cao: Một số loại vòng bi tiếp xúc góc được thiết kế để hoạt động hiệu quả ở tốc độ cao, giúp giảm ma sát và nhiệt độ sinh ra trong quá trình quay. Điều này đặc biệt hữu ích trong các thiết bị như động cơ điện và máy công cụ.
• Độ bền và tuổi thọ cao: Với thiết kế chuyên biệt và chất liệu chất lượng, vòng bi tiếp xúc góc có thể hoạt động bền bỉ trong nhiều điều kiện khác nhau, từ đó kéo dài tuổi thọ của thiết bị.

Nhược điểm

• Yêu cầu độ chính xác cao trong lắp đặt: Để đạt được hiệu suất tối ưu, vòng bi cần được lắp đặt chính xác, điều này có thể đòi hỏi kỹ thuật cao và sự chú ý đến chi tiết. Lắp đặt sai có thể dẫn đến hỏng hóc sớm.
• Khả năng chịu tải hướng trục một chiều (đối với loại một dãy): Vòng bi tiếp xúc góc một dãy chỉ có thể chịu tải trọng hướng trục từ một phía, điều này hạn chế khả năng sử dụng trong một số ứng dụng yêu cầu chịu tải trọng từ cả hai phía.
• Giá thành có thể cao hơn: So với nhiều loại vòng bi khác, vòng bi tròn tiếp xúc góc thường có giá thành cao hơn do quy trình sản xuất phức tạp và yêu cầu vật liệu chất lượng.
• Khó khăn trong bảo trì:Việc bảo trì và bảo dưỡng vòng bi cần được thực hiện định kỳ để đảm bảo hiệu suất tối ưu. Điều này có thể tốn thời gian và chi phí cho các nhà máy sản xuất.

Ứng Dụng Của Vòng Bi Tròn Tiếp Xúc Góc

Vòng bi tròn tiếp xúc góc được sử dụng rộng rãi trong nhiều lĩnh vực và ứng dụng khác nhau, nhờ vào khả năng chịu tải trọng hỗn hợp cũng như độ chính xác cao. Dưới đây là một số ứng dụng tiêu biểu:

• Máy công cụ: Trong các loại máy phay, máy tiện và máy mài, vòng bi tiếp xúc góc giúp duy trì độ chính xác và ổn định trong quá trình hoạt động, cho phép gia công chính xác các chi tiết cơ khí.
• Động cơ điện: Vòng bi này được sử dụng trong động cơ điện để giảm ma sát và tăng hiệu suất hoạt động. Chúng giúp duy trì sự ổn định cho trục quay, điều này rất quan trọng trong việc nâng cao tuổi thọ của động cơ.
• Máy bơm: Trong các loại máy bơm, vòng bi tiếp xúc góc hỗ trợ việc chịu tải trọng và giữ cho rotor hoạt động trơn tru, từ đó cải thiện hiệu suất bơm và giảm tiêu tốn năng lượng.
• Hộp số: Vòng bi tiếp xúc góc được sử dụng trong hộp số để chịu tải trọng lớn và đảm bảo truyền động hiệu quả giữa các bánh răng. Điều này giúp cải thiện khả năng truyền lực và độ bền của hộp số.
• Ô tô và xe máy: Trong ngành công nghiệp ô tô và xe máy, các vòng bi này thường được sử dụng trong hệ thống treo, trục bánh xe và động cơ, giúp nâng cao hiệu suất và độ bền cho các phương tiện.
• Các ứng dụng khác trong công nghiệp: Vòng bi tròn tiếp xúc góc còn được ứng dụng trong các thiết bị như robot, máy móc tự động hóa, thiết bị y tế và các ứng dụng công nghiệp khác, nơi yêu cầu sự chính xác và độ tin cậy cao.

Lựa Chọn Và Lắp Đặt Vòng Bi Tròn Tiếp Xúc Góc

Các yếu tố cần xem xét khi lựa chọn vòng bi

Khi lựa chọn vòng bi tròn tiếp xúc góc, có một số yếu tố quan trọng cần xem xét để đảm bảo hiệu suất tối ưu cho ứng dụng của bạn:

• Tải trọng: Xác định tải trọng tối đa mà vòng bi sẽ phải chịu trong quá trình hoạt động. Điều này giúp bạn chọn loại vòng bi có khả năng chịu tải phù hợp.
• Tốc độ: Xem xét tốc độ quay mà vòng bi sẽ phải thực hiện. Chọn loại vòng bi phù hợp với tốc độ này để đảm bảo hoạt động hiệu quả và kéo dài tuổi thọ.
• Môi trường hoạt động: Điều kiện làm việc có thể ảnh hưởng đến lựa chọn vòng bi. Nếu môi trường có độ ẩm cao, bụi bẩn hoặc hóa chất, bạn cần chọn vòng bi có khả năng chống chịu tốt hơn.
• Độ chính xác: Đối với các ứng dụng yêu cầu độ chính xác cao, cần chọn loại vòng bi có độ chính xác tốt nhất để đảm bảo hiệu suất tối ưu.

Hướng dẫn quy trình lắp đặt vòng bi đúng cách

Lắp đặt vòng bi đúng cách là rất quan trọng để đảm bảo hiệu suất. Dưới đây là các bước hướng dẫn lắp đặt:

• Kiểm tra kích thước và độ chính xác: Trước khi lắp đặt, hãy kiểm tra kỹ kích thước và độ chính xác của vòng bi cùng với ổ trục để đảm bảo chúng tương thích.
• Bôi trơn: Sử dụng loại mỡ hoặc dầu bôi trơn phù hợp với yêu cầu của vòng bi. Bôi trơn đúng cách giúp giảm ma sát và nhiệt độ trong quá trình hoạt động.
• Lắp đặt: Đảm bảo rằng vòng bi được lắp đúng hướng và vị trí. Sử dụng các công cụ phù hợp để tránh làm hỏng vòng bi trong quá trình lắp đặt.
• Kiểm tra lại: Sau khi lắp đặt, kiểm tra lại độ chính xác và hoạt động của vòng bi. Đảm bảo rằng không có tiếng kêu lạ hay sự cản trở nào trong quá trình quay.

Lưu ý về bảo trì và bảo dưỡng

Để kéo dài tuổi thọ và hiệu suất của vòng bi tròn tiếp xúc góc, việc bảo trì và bảo dưỡng là rất cần thiết:

• Định kỳ kiểm tra tình trạng vòng bi: Kiểm tra định kỳ để phát hiện sớm các dấu hiệu hỏng hóc hoặc mài mòn, từ đó có biện pháp khắc phục kịp thời.

• Bảo trì bôi trơn thường xuyên: Đảm bảo rằng vòng bi luôn được bôi trơn đầy đủ để giảm thiểu ma sát và nhiệt sinh ra trong quá trình hoạt động.

• Vệ sinh định kỳ: Vệ sinh vòng bi để loại bỏ bụi bẩn, chất bẩn và cặn bã có thể ảnh hưởng đến hiệu suất hoạt động.

Vòng bi tròn tiếp xúc góc là một trong những loại vòng bi quan trọng trong công nghiệp, với khả năng chịu tải đa hướng và độ chính xác cao. Việc hiểu rõ về cấu tạo, đặc tính và cách lựa chọn phù hợp sẽ giúp tối ưu hóa hiệu suất và tuổi thọ của thiết bị. Để được tư vấn chi tiết về việc lựa chọn và sử dụng vòng bi tiếp xúc góc, hãy liên hệ với Cơ Khí Việt Hàn ngay hôm nay:
